S215 · Kapı zili ve interkom

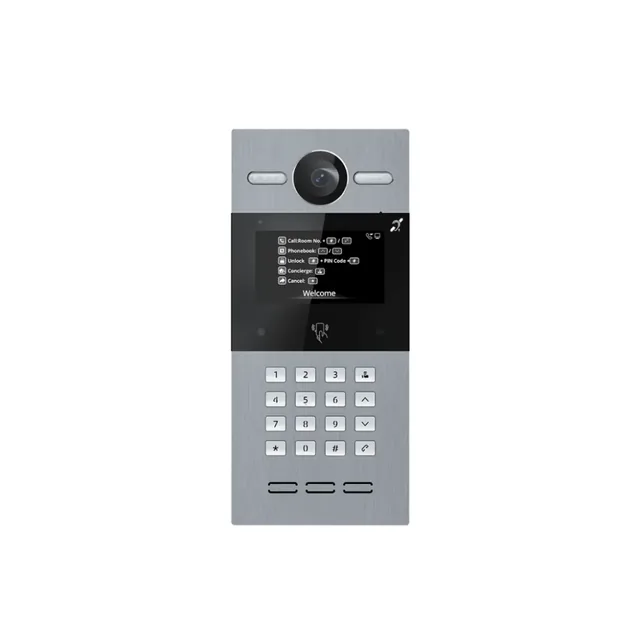

SIP Tuş Takımlı Görüntülü Dış Kapı İnterkom Paneli

S215, çok daireli yapılar için tasarlanan 4,3 inç renkli ekranlı ve 2MP kameralı SIP dış kapı interkom panelidir. Cihaz doğrudan Wi-Fi bağlantısı içermez ve yalnızca 10 inç kontrol paneli üzerinden Tuya ekosistemine entegre edilerek çalışır.

Ethernet
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

4,3 inç renkli TFT LCD ekran
2MP kamera ve beyaz LED aydınlatmalı gece görüşü
125 kHz ID kart, 13.56 MHz IC kart ve PIN kodu desteği
PoE (802.3af) veya DC 12V/2A besleme seçeneği
IP65 su ve toz, IK08 darbe koruma sınıfı alüminyum ön panel
Kapı ve kilit kontrolü için 3 adet röle çıkışı

Teknik bilgiler

Besleme: PoE (802.3af) veya DC 12V/2A
Koruma Sınıfı: IP65 ve IK08
Ekran: 4,3 inç TFT LCD (480x272)
Kamera: 2MP CMOS (1280x720)
Bağlantı: Ethernet RJ45 (PoE)
Gövde Malzemesi: Alüminyum ön panel

Kurulum

Başlamadan önce

10 inç kontrol paneli zorunludur.
PoE destekli switch veya DC 12V/2A adaptör gereklidir.

Kasa Montajı
Sıva altı veya yüzey montaj kasasını bina girişine monte edin.
Ağ ve Güç Bağlantısı
PoE destekli switch üzerinden Ethernet kablosu ile bağlantıyı yapın veya DC 12V/2A adaptör kullanın.
Daire Panelleri Kurulumu
Her daireye 10 inç kontrol paneli kurun ve cihazları aynı ağa bağlayın.
Panel Tanımlaması
Panel üzerinden interkom panelini tanıtın ve daire numaralarını yapılandırın.
Erişim Tanımlamaları
Kart ve PIN kodu tanımlamalarını panel üzerinden gerçekleştirin.

Bağlantıda dikkat edilecekler

PoE bağlantısı sayesinde tek bir Ethernet kablosu üzerinden hem güç hem de veri iletimi sağlanır.
Cihaz üzerinde kapı kontrolü için 3 adet röle çıkışı, 1 adet Wiegand ve 1 adet RS485 arayüzü yer alır.

Uyarılar

Bu cihaz sadece 10 inç kontrol paneli ile uyumludur. Doğrudan Wi-Fi desteği bulunmaz ve tek başına çalışamaz.

Uygulamaya ekleme

Her daireye kurulacak 10 inç kontrol panelini ve interkom panelini aynı yerel ağa bağlayın.
10 inç kontrol paneli arayüzü üzerinden dış interkom panelini sisteme tanıtarak daire numarası atamalarını yapın.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Zil Bildirimi

Zile basıldığında akıllı kontrol paneline ve Tuya uygulaması üzerinden cep telefonunuza anında bildirim iletilir.

Uzaktan Kapı Kontrolü

Tuya uygulaması ve 10 inç panel üzerinden kapı kilitleri uzaktan açılabilir ve kamera görüntüsü izlenebilir.

Kart ve PIN ile Giriş

Giriş paneline tanımlanan 125 kHz ID kartlar, 13.56 MHz IC kartlar veya PIN kodları tuşlanarak kapı açılabilir.

Sorun giderme

Cihaz doğrudan Wi-Fi ağına bağlanmıyor veya Tuya uygulamasında tek başına görünmüyor.

Bu cihaz doğrudan Wi-Fi özelliğine sahip değildir ve tek başına çalışamaz. Tuya bağlantısı için kurulumu 10 inç kontrol paneli üzerinden gerçekleştirin.

Sık sorulanlar

10 inç kontrol paneli olmadan bu interkom paneli kullanılabilir mi?

Hayır. Bu cihaz sadece 10 inç kontrol paneli ile uyumludur. Başka türlü Tuya ile kullanılamaz ve tek başına çalışmaz.

Cihaz doğrudan Wi-Fi ile internete bağlanabilir mi?

Hayır. Cihaz doğrudan Wi-Fi özelliğine sahip değildir. Yalnızca 10 inç kontrol paneli üzerinden Tuya uygulamasına bağlanarak çalışır.

Kapı paneli hangi kart türlerini destekler?

125 kHz frekansındaki ID kartları ve 13.56 MHz frekansındaki IC kartları destekler. İsteğe bağlı olarak PIN koduyla da giriş yapılabilir.

Cihazın güç beslemesi nasıl yapılır?

PoE (802.3af) destekli switch veya harici DC 12V/2A adaptör ile beslenir. PoE kullanımı sayesinde tek Ethernet kablosu üzerinden hem güç hem de veri iletimi sağlanır.

Ürün dış mekan koşullarına uygun mudur?

Evet. Cihaz IP65 su ve toz korumasına, IK08 darbe dayanımına sahiptir. Eksi 40 ile artı 55 derece sıcaklık aralığında sorunsuz çalışır.
