TPM-02 · Perdeler

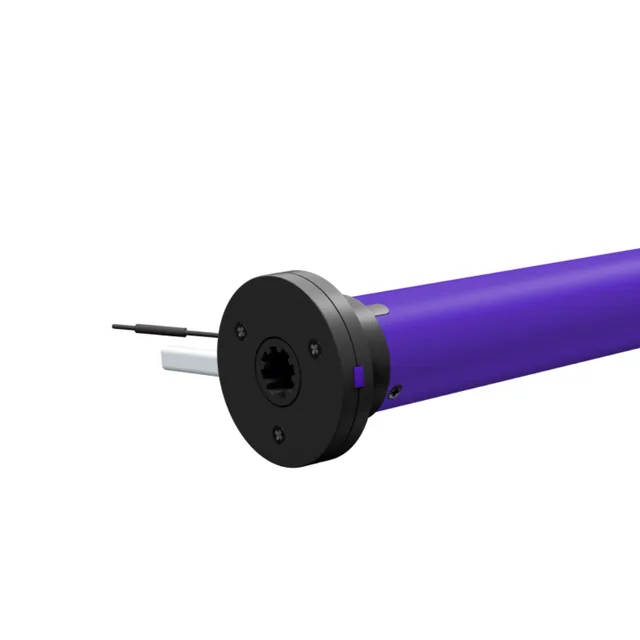

WiFi + RF Akıllı Stor Perde Motoru (38 mm Boru Uyumlu )
Kendinden WiFi ve RF özellikli, elektronik limit ayarlı akıllı stor ve zebra perde motorudur. Yüzdesel kontrol ve üçüncül pozisyon desteğiyle 38 mm perde borularında harici ağ geçidi olmadan çalışır.
- Köprü gerekmez
Genel bakış
Öne çıkanlar
- Harici cihaza ihtiyaç duymadan doğrudan WiFi modeminize bağlanır.
- Tuya uygulaması veya RF kumanda üzerinden senkronize kontrol edilir.
- Geleneksel yöntemlere gerek kalmadan uygulama üzerinden elektronik limit ayarı sunar.
- Amazon Alexa, Google Assistant ve Siri sesli asistanlarını destekler.
- 2.5 metre genişliğe kadar stor ve zebra perdelerle uyumludur.
- Yüzdesel kontrol, üçüncül pozisyon desteği ve zamanlama senaryoları içerir.
Kutu içeriği
- Perde motoru
- 38 mm boru ucu adaptörü
Teknik bilgiler
- Bağlantı
- WiFi (2.4 GHz) + RF (868 MHz)
- Köprü
- Gerekmez
- Besleme
- 220 V
- Boru Uyumluluğu
- 38 mm
- Tork
- 1.6 N.m
- Motor Çapı
- 25 mm
- Güç Tüketimi
- 19 W
- Dönüş Hızı
- 38 devir/dk
- Koruma Sınıfı
- IP44
- Uygulama
- Tuya Smart, Smart Life
Kurulum
Başlamadan önce
- 38 mm çapında perde borusu bulunmalıdır.
- 2.4 GHz frekansında çalışan WiFi ağı gereklidir.
- WiFi tanıtma işlemi kumanda üzerinden yapıldığı için kumanda gereklidir.
- 220V elektrik bağlantısı sağlanmalıdır.
Boru hazırlığı
38 mm perde borusunu hazırlayın.
Adaptör ve taç montajı
Adaptör tekerleğini ve taç parçasını motora takın.
Boruya yerleştirme
Motoru borunun içine yerleştirin.
Braket montajı
İç tüpü motor braketine ve boşta kalan brakete takın.
Elektrik bağlantısı
Cihazın 220V elektrik bağlantısını yapın.
Bağlantıda dikkat edilecekler
- Motorun çalışması için 220V elektrik bağlantısı yapılmalıdır.
- Cihaz sadece 2.4 GHz WiFi ağını destekler, 5 GHz ağlarda çalışmaz.
- Motor üzerinde WiFi sıfırlama düğmesi bulunmaz, WiFi sıfırlama işlemi mutlaka kumanda ile yapılmalıdır.
Uygulamaya ekleme
- Tuya veya Smart Life uygulamasını açıp artı simgesine dokunun.
- Otomatik Tarama seçeneğini seçin ve cihaz bulunduğunda İleri butonuna dokunun.
- 2.4 GHz WiFi ağınızı seçip şifresini girin ve İleri butonuna dokunun.
- Bağlantı tamamlanana kadar bekleyin ve cihaz başarıyla eklendi mesajını onaylayın.
Kumandadaki Set düğmesine mavi LED hızla yanıp sönene kadar basılı tutun. Ardından kumandadaki Code düğmesine basın.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Kumanda mavi LED ışığı hızla yanıp sönüyor | WiFi sıfırlanmıştır ve cihaz uygulamadan yeniden eşleştirmeye hazırdır. |
| Motor kısa ileri geri hareket yapıyor | Motor uygulanan komutu onaylamıştır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Hız ayarı
Motordaki Set düğmesine yaklaşık 1 saniye basılı tutun. Motor ileri geri hareket ettikten sonra 3 kez daha hareket ederek hızın değiştiğini bildirir.
Kumanda tanıtma
Kumandada ilgili kanalı seçin ve motordaki Set düğmesine kısaca basın. Motor durduktan sonra 10 saniye içinde kumandadaki Code tuşuna basın.
Kanal kopyalama
Motora tanıtılmış kanalı seçip Code tuşunu yaklaşık 10 saniye basılı tutun. 10 saniye içinde yeni kanala geçip Code tuşuna basın.
Yön düzeltme
Yukarı tuşu perdeyi aşağı indiriyorsa kanalı seçip Set tuşunu yaklaşık 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde Stop tuşunu yaklaşık 5 saniye basılı tutun.
Üst ve alt limit ayarı
Kanalı seçip Set tuşunu 10 saniye basılı tutun ve ardından 10 saniye içinde aşağı ok tuşuna 5 saniye basarak ayar moduna girin. Yukarı tuşuyla en üst noktaya getirip Stop ve yukarı tuşlarına birlikte 1 saniye basarak üst limiti kaydedin. Aşağı tuşuyla en alt noktaya getirip Stop ve aşağı tuşlarına birlikte 1 saniye basarak alt limiti kaydedin.
Ara konum kaydetme
Perdeyi istenen konuma getirip Set tuşuna 10 saniye basılı tutun. 10 saniye içinde aşağı ok tuşuna 5 saniye ve ardından Stop tuşuna 5 saniye basarak kaydedin. Stop tuşuna 3 saniye basılı tutulduğunda perde bu konuma gider.
Kademeli ve sürekli hareket modu
Kanalı seçip Set tuşunu 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde yukarı ok tuşuna 5 saniye basılı tutarak modu değiştirin.
Uygulama üzerinden limit yönetimi
Tuya uygulaması Ayarlar menüsünden hareket yönünü değiştirebilir, üst ve alt limitleri belirleyebilir veya üçüncü pozisyonu kaydedebilirsiniz.
Sorun giderme
Kumandada yukarı tuşuna basıldığında perde aşağı iniyor
Kanalı seçip Set tuşunu yaklaşık 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde Stop tuşunu yaklaşık 5 saniye basılı tutarak yönü ters çevirin.
Motordaki tüm kumanda kayıtları silinmek isteniyor
Motordaki düğmeyi yaklaşık 10 saniye basılı tutun. İki kez onay hareketi gerçekleştikten sonra aynı düğmeye bir kez daha basın.
Tuya uygulaması cihazı bulamıyor
Modeminizin 2.4 GHz bandında olduğundan emin olun. Motorun WiFi sıfırlama işlemini kumandadaki Set ve Code tuşlarını kullanarak baştan yapın.
Kayıtlı kumanda hafızası dolduğunda ne yapılması gerekir
Motor hafızası 5 kumanda veya kanaldır. Hafıza dolduğunda sisteme tanıtılan yeni kayıt otomatik olarak en eski kaydın yerini alır.
Tanımlanan ara konum nasıl silinir
Perde kayıtlı ara konuma getirildikten sonra ara konum kaydetme adımlarını tekrar uygulayın.
Sık sorulanlar
Motorun üzerinde WiFi sıfırlama düğmesi var mı?
Hayır. TPM-02 modelinde sadece tek bir Set düğmesi bulunur. WiFi sıfırlama işlemi kumanda üzerinden yapılır.
Bu motor için kumanda satın almak zorunlu mu?
Evet. WiFi tanıtma ve sıfırlama işlemleri kumanda üzerinden yürütüldüğü için kumanda gereklidir.
Cihazı çalıştırmak için harici bir köprü gerekir mi?
Hayır. Dahili Tuya WiFi çipi sayesinde harici bir cihaza ihtiyaç duymadan doğrudan WiFi modeminize bağlanır.
Hangi perde boruları ve perde ölçüleri ile uyumludur?
38 mm perde boruları ve 2.5 metre genişliğe kadar olan stor ve zebra perde sistemleri ile uyumludur.
Hangi sesli asistanlar desteklenir?
Amazon Alexa, Google Assistant ve Siri sesli komutları ile kontrol edebilirsiniz.
Ürünün garanti süresi ve sertifikaları nelerdir?
2 yıl koşulsuz garantisi mevcuttur. LVD ve EMC testlerinden geçmiştir ve TSE onaylıdır.
Limit ayarları nasıl yapılır?
Geleneksel mekanik çubuk ayarlarına gerek kalmadan Tuya uygulaması üzerinden veya kumanda tuşları ile elektronik olarak yapılır.
Motorun dönüş hızı ayarlanabilir mi?
Evet. İki farklı hız seviyesi mevcuttur. Motordaki Set düğmesine yaklaşık 1 saniye basılı tutarak hız seviyesini değiştirebilirsiniz.
