AES-01Z · Enerji Sensörleri

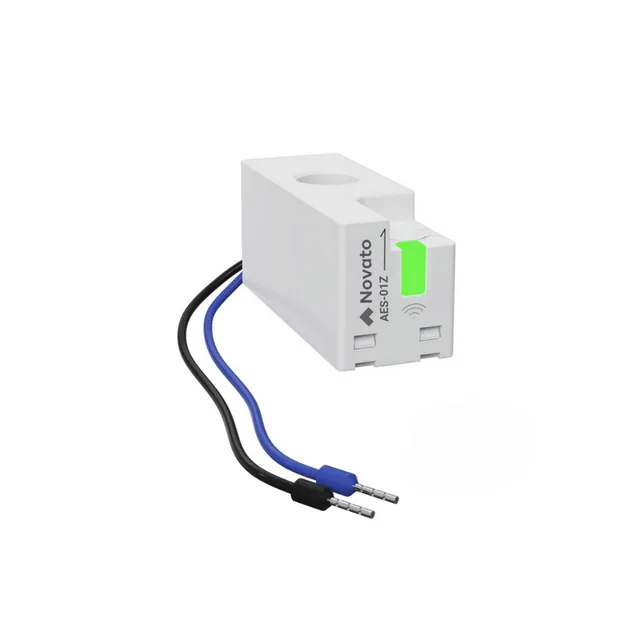

Zigbee Akıllı Enerji Ölçer

Sigorta kutusuna entegre edilebilen akıllı enerji sensörü, elektrik kablonuzdaki akım, gerilim ve güç değerlerini Tuya Smart uygulaması üzerinden gerçek zamanlı izlemenizi sağlar. Tüketim grafikleri, kişiselleştirilebilir uyarılar ve çift yönlü ölçüm özellikleriyle enerji kullanımınızı verimli şekilde yönetmenize yardımcı olur.

Zigbee
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Maksimum 63A sürekli akım ölçümü ve ani yüklere dayanıklılık
Çift yönlü enerji akışı izleme ve güneş paneli üretimi takibi
Mevcut kablolara zarar vermeden akım trafosu ile temassız ölçüm
DIN ray gerektirmeyen, dar panolara uygun kompakt tasarım
Günlük, aylık ve yıllık tüketim grafiklerini dışa aktarabilme
Aşırı akım, gerilim, güç ve ters enerji alarmları

Kutu içeriği

Ölçer
Kullanım kılavuzu

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Gerekli
Uygulama: Tuya Smart / Smart Life
Maks. yük: 63A sürekli
Çalışma gerilimi: 220-240 VAC (50/60 Hz)
Ölçüm toleransı: %1
Çalışma sıcaklığı: -25°C ile +60°C arası
Koruma sınıfı: IP20
Montaj: Pano içi (DIN ray gerektirmez)

Kurulum

Başlamadan önce

Zigbee köprüsü
Tuya Smart veya Smart Life mobil uygulaması
Maksimum 16 mm² kesitinde ölçüm kablosu

Pano yerleşimi
Cihazı elektrik panosuna veya sigorta kutusuna yerleştirin. Montaj için DIN rayı gerekmez.
Akım trafosu montajı
Ölçüm yapılacak kabloyu akım trafosu halkasından geçirin. Mevcut kablo hattına zarar vermeden bağlantıyı tamamlayın.

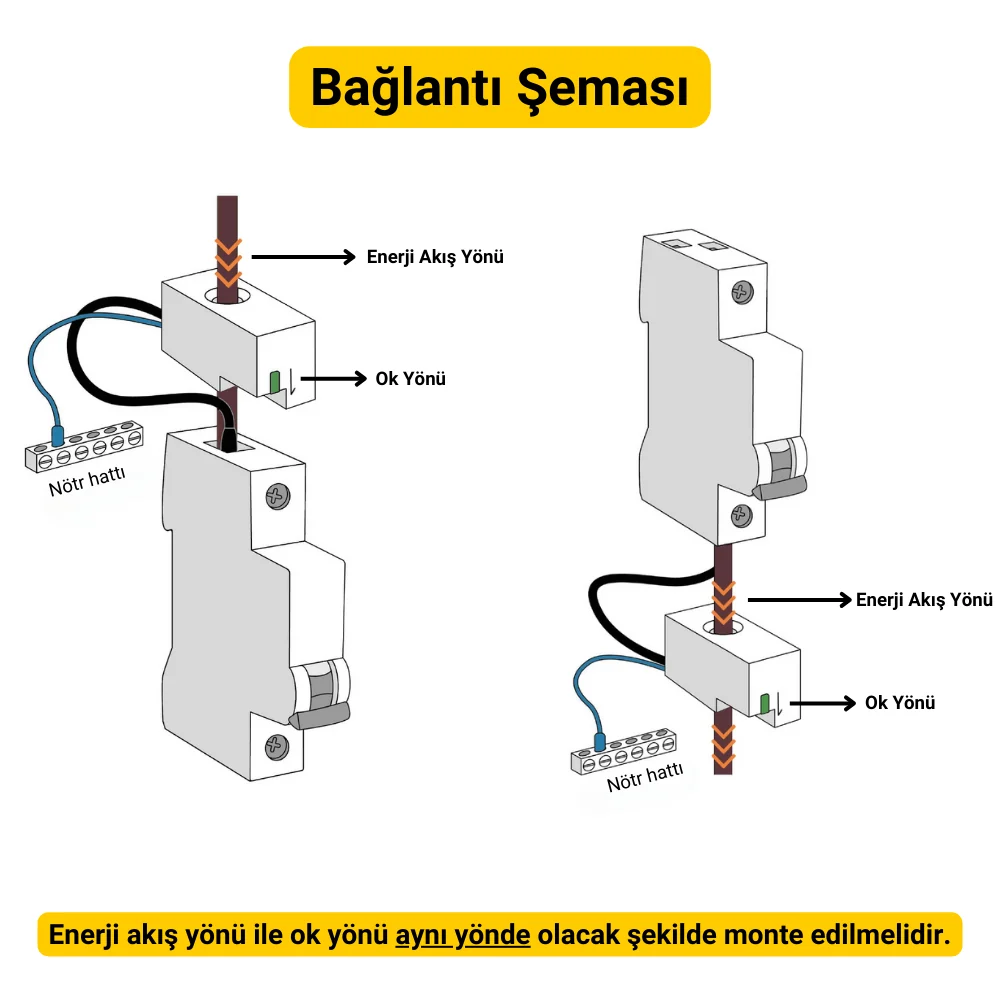

AES-01Z Bağlantı şeması — Bağlantı şeması · büyütmek için dokunun

Bağlantıda dikkat edilecekler

Akım trafosu en fazla 16 mm² kablo kesiti geçişini destekler.
Bu model kablo üzerinden ölçüm yapar ve elektrik hattını uzaktan açıp kapatma işlevi bulunmaz.

Uyarılar

Cihaz IP20 koruma sınıfına sahiptir. Yalnızca temas ve toza karşı koruma sağlar, sıvı temasından uzak tutulmalıdır.
Akım trafosundan 16 mm² kesitin üzerindeki kabloları geçirmeyiniz.

Kullanım

Anlık veri izleme

Gerilim, akım, aktif güç, enerji, frekans ve güç faktörü değerlerini cep telefonunuzdan anlık olarak takip edebilirsiniz.

Tüketim analizleri

Günlük, aylık ve yıllık enerji grafiklerini inceleyebilir ve geçmiş verileri dışa aktarabilirsiniz.

Çift yönlü ölçüm

Güneş panellerinden şebekeye geri beslenen üretim miktarını ve şebekeden çekilen tüketimi ayrı ayrı takip edebilirsiniz.

Eşik değer uyarıları

Yüksek güç, aşırı akım, aşırı voltaj, düşük voltaj ve ters enerji durumlarında anlık bildirimler alabilirsiniz.

Akıllı senaryolar

Sensör verileri belirlediğiniz sınırları aştığında bağlı diğer akıllı cihazların otomatik olarak kapanmasını sağlayabilirsiniz.

Sorun giderme

Ölçüm değerleri yüksek görünüyor.

Cihaz prizdeki tüm aletlerin fantom tüketim dahil anlık toplam yükünü ölçer. Değerleri doğrulamak için hattı tek bir bilinen yükle (örneğin 100 W ampul) test edin.
