SDM-12Z (120A · Enerji Sensörleri
Ray Tipi Zigbee + RS485 Akıllı Enerji Ölçer ( 3 Faz )
Ray tipi 3 faz akıllı enerji ölçer, elektrik panosunda faz bazlı tüketim ve üretim takibi sağlar. Zigbee bağlantısıyla çalışır ve çift yönlü enerji ölçümü yapabilir.
- Zigbee
- Köprü gerekir
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Açılabilir akım trafoları sayesinde kablo kesilmeden monte edilir.
- Tüketilen ve şebekeye verilen enerjiyi çift yönlü olarak ölçer.
- Her faz için voltaj, akım ve güç değerlerini anlık gösterir.
- İnternet bağlantısı kesildiğinde yerel otomasyonlar çalışmaya devam eder.
- Sınıf 1.0 hassasiyet ile aktif güç ve enerji ölçümü gerçekleştirir.
- Zigbee2MQTT platformu ile tam uyumlu çalışır.

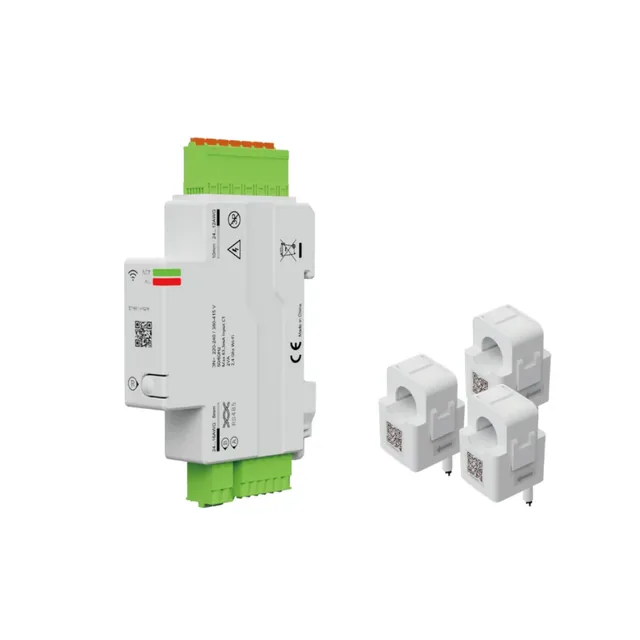

Kutu içeriği
- 1 adet ana ölçüm ünitesi
- 3 adet açılabilir (split-core) akım trafosu
Teknik bilgiler
- Bağlantı
- Zigbee 3.0, Modbus
- Köprü
- Gerekli
- Çalışma gerilimi
- 220-240V (Faz-Nötr) / 380-415V (Faz-Faz)
- Ölçüm hassasiyeti
- Sınıf 1.0 (±%1)
- Montaj
- 35mm DIN Rayı (1 modül)
- Çalışma sıcaklığı
- -25°C ile 70°C arası
- Akım trafosu
- 16mm kelepçe, maks. 120A/faz
- Uygulama
- Tuya Smart, Smart Life
Kurulum
Başlamadan önce
- Uyumlu bir Zigbee köprü gereklidir.
- Tuya Smart veya Smart Life mobil uygulaması gereklidir.
Raya montaj ve besleme
Cihazı 35mm DIN rayına takın. 220V faz-nötr beslemesini bağlayın.
Akım trafosu bağlantısı
3 adet açılabilir akım trafosunu ilgili faz kablolarına kelepçeleyin.
Bağlantıda dikkat edilecekler
- Açılabilir gövdeli akım trafoları sayesinde mevcut kabloları kesmeden veya sökmeden montaj yapabilirsiniz.
Uygulamaya ekleme
- Zigbee köprünüz üzerinden cihazı Tuya Smart veya Smart Life uygulamasına tanıtın.
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.
Kullanım
Çift yönlü enerji izleme
Şebekeden çekilen enerjiyi ve güneş paneli gibi sistemlerden şebekeye verilen üretimi ayrı ayrı takip edebilirsiniz.
Otomasyon senaryoları
Uygulama üzerinden belirli bir güç veya enerji eşiğine göre diğer Tuya uyumlu cihazları tetikleyen senaryolar oluşturabilirsiniz.
Cihaz paylaşımı
Cihaz kullanımını uygulamanız üzerinden 20 kişiye kadar kullanıcıyla paylaşabilirsiniz.
Sık sorulanlar
Zigbee nedir?
Bluetooth ve WiFi gibi kablosuz bir iletişim protokolüdür. Mesh ağı desteği, yüksek güvenlik, uzun pil ömrü ve internetsiz senaryolarda çalışabilme özellikleri sunar.
Köprü kullanmak zorunlu mudur?
Evet. Cihaz Zigbee bağlantısına sahip olduğu için uyumlu bir Zigbee köprü gereklidir.
Güneş paneli üretimi takip edilebilir mi?
Evet. Cihaz çift yönlü ölçüm yapabilir. Hem şebekeden çekilen enerjiyi hem de şebekeye verilen üretimi ayrı ayrı izleyebilirsiniz.
Mevcut elektrik tesisatını sökmek gerekir mi?
Hayır. Açılabilir gövdeli akım trafoları sayesinde kabloları kesmeden kelepçe yöntemiyle montaj yapabilirsiniz.
İnternet kesildiğinde cihaz çalışmaya devam eder mi?
Evet. Zigbee protokolü sayesinde yerel otomasyonlar internet kesilse bile çalışmayı sürdürür.
Hangi mobil uygulama indirilmelidir?
Tuya Smart veya Smart Life uygulamasını indirebilirsiniz. Her iki uygulama da aynı işlevi sunar ve ücretsizdir.
Tuya ve Smart Life uygulamaları ücretli midir?
Hayır. Uygulamalardaki temel özelliklerin tamamı ücretsizdir.
Home Assistant ve Zigbee2MQTT desteği var mıdır?
Evet. Cihaz Zigbee2MQTT ile tam uyumludur ve tüm özellikleriyle kullanılabilir.
Ürünün garanti süresi ne kadardır?
Garanti süresi teslim tarihinden itibaren 2 yıldır.
Bu ürünle ilgili sorunuz mu var? Ürün kodunu yazarak WhatsApp destek hattına iletebilirsiniz.
