WİS-04 · İnsan Varlığı Sensörleri

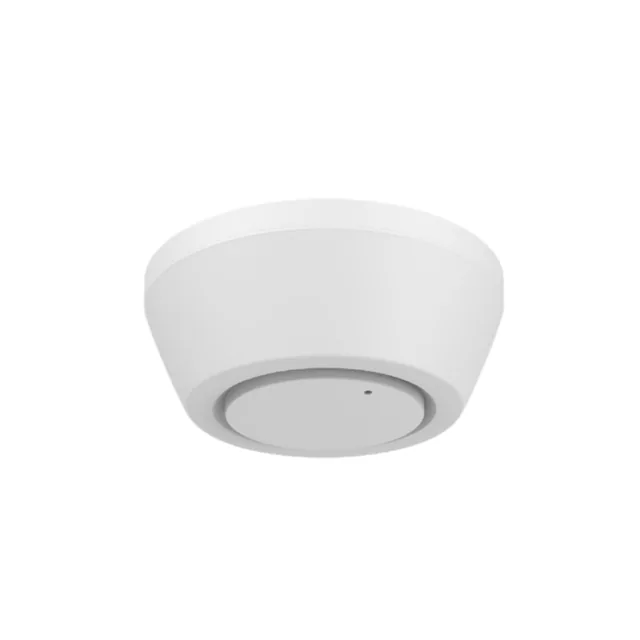

WiFi 24 Ghz Röle Çıkışlı Sıva Üstü İnsan Varlığı Sensörü
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- 24 GHz radar teknolojisiyle hareket ve nefes gibi sabit varlıkları algılama
- Ek köprü gerektirmeyen 2,4 GHz Wi-Fi bağlantısı
- 3 metre montaj yüksekliğinde 5,5 metre hareket ve 5 metre varlık algılama yarıçapı
- Ortam aydınlığına göre kontrol sağlayan dahili ışık sensörü
- Uygulama olmadan gecikme ve mesafe ayarı sunan DIP anahtarlar
Teknik bilgiler
- Bağlantı
- Wi-Fi 2,4 GHz
- Köprü
- Gerekmez
- Besleme
- 90-260 V AC, 50/60 Hz
- Güç tüketimi
- < 1,4 W (Eşleştirmede ≤ 2 W)
- Radar frekansı
- 24 - 24,25 GHz
- Montaj yüksekliği
- < 4 m (Önerilen 3 m)
- Uygulama
- Smart Life, Tuya Smart
- Çalışma sıcaklığı
- -20 ~ +60 °C
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi kablosuz ağı
- Eşleştirme sırasında telefonda açık Bluetooth ve konum izni
- 90-260 V AC şebeke beslemesi ve nötr bağlantı hattı
- Smart Life veya Tuya Smart mobil uygulaması
Taban montajı
Sigortayı kapatın ve montaj tabanını vidalarla tavana sabitleyin.
Kablo bağlantısı
Şebekenin L ve N hatlarını giriş klemenslerine bağlayın. Lambanın ya da LED sürücünün N ve L hatlarını çıkış klemenslerine bağlayın.
Sensörün kilitlenmesi
Sensörü tabana bastırın ve gövdeyi çevirerek kilitleyin.
Enerji verme
Montajı tamamladıktan sonra elektrik sigortasını açın.
Bağlantıda dikkat edilecekler
- Cihaz üzerinde dört adet klemens bulunur. Sırasıyla 1. L şebeke fazı girişi, 2. N şebeke nötrü, 3. N lambaya veya LED sürücüye giden nötr, 4. L ise lambaya anahtarlanan fazdır.
- Kablo bağlantılarını mutlaka elektrik kesikken yapın ve işlemi tercihen bir elektrikçiye yaptırın.
- Sensörün önü metal veya metal kaplı yüzeylerle kapatılmamalıdır. Arkasında metal plaka varsa en az 5 mm mesafe bırakılmalıdır.
- Sensör, LED sürücü veya trafo gibi güç parçalarına doğrudan bakacak şekilde monte edilmemelidir.
- Sensörü klima dış ünitesi, pompa veya buzdolabı gibi titreşim kaynaklarından ve perde veya vantilatör gibi hareketli nesnelerden uzak tutun.
Uygulamaya ekleme
- Sensör üzerindeki tuşa 3 saniye basılı tutun.
- Gösterge ışığının yavaşça yanıp sönmeye başladığını kontrol edin.
- Smart Life veya Tuya Smart uygulamasını açıp artı simgesinden cihazı ekleyin.
Sensör üzerindeki tuşa 7 saniye basılı tutun ve gösterge ışığı sabit yandığında tuşu bırakın.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| 5 saniye sabit yanıp ardından sönme | Cihaza enerji verildiğini gösterir, 2 saniyelik kilit süresinin ardından algılama başlar. |
| 1 saniye açık 1 saniye kapalı yavaş yanıp sönme | Cihazın 3 dakika boyunca eşleştirme modunda olduğunu gösterir. |
| 5 saniye sabit yanma (eşleştirme süreci sonunda) | Eşleştirme işleminin başarıyla tamamlandığını gösterir. |
| 5 saniye sönük kalma (eşleştirme süreci sonunda) | Eşleştirme işleminin başarısız olduğunu gösterir. |
| Boştan doluya geçince 1 kez yanıp sönme | Yeni bir hareket veya varlık algılandığını gösterir. |
| 5 saniyede bir yanıp sönme | Algılama alanında varlığın devam ettiğini gösterir. |
| 2 kez hızlı yanıp sönme | Yapılan ayarın cihaza başarıyla kaydedildiğini gösterir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
DIP anahtar ayarları
Cihaz üzerindeki DIP anahtarlar uygulamadaki ayarlara göre önceliklidir. 1 ve 2 numaralı anahtarlarla gecikme süresi, 3 ve 4 numaralı anahtarlarla algılama mesafesi ayarlanır.
Algılama alanı yönlendirmesi
Uygulama üzerinden tüm alan, sol bölge veya sağ bölge seçilebilir. Bu yönlendirmede cihazın önündeki ışık sensörü deliği referans alınır.
Varlık ve radar anahtarları
Uygulama üzerinden varlık algılama kapatıldığında cihaz yalnız hareket sensörü gibi davranır. Radar algılama anahtarı kapatıldığında ise tüm algılama fonksiyonları durur.
Sorun giderme
Odadayken lamba aniden sönüyor.
Varlık algılama nefese dayanır. Uzun süre sırtı dönük veya hareketsiz kalınan durumlarda yanlış söndürmeyi önlemek için gecikme süresini artırın.
Uygulamadan yapılan mesafe veya gecikme ayarları geçerli olmuyor.
Cihaz üzerindeki DIP anahtarlar uygulamadaki ayarlara göre önceliklidir. Bu ayarları DIP anahtarlar üzerinden kontrol edin.
Ortamda kimse yokken sensör sürekli tetikleniyor.
Cihazı vantilatör, klima, perde gibi hareketli nesnelerden ve buzdolabı gibi titreşim kaynaklarından uzaklaştırın.
Cihaz Wi-Fi ağına bağlanmıyor veya eşleşmiyor.
Eşleştirme sırasında telefonunuzda Bluetooth ve konum izinlerinin açık olduğundan ve sensörün modeme en az 1 metre mesafede bulunduğundan emin olun.
Sık sorulanlar
Sensörü kullanmak için bir köprü (gateway) cihazı gerekir mi?
Hayır. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır ve harici bir köprü gerektirmez.
İnternet veya Wi-Fi kesildiğinde ışık kontrolü çalışır mı?
Evet. Dahili röle kontrolü sensörün içinde yerel olarak çalıştığı için internet kesilse bile lamba açılıp kapanmaya devam eder. Uzaktan izleme ve uygulama ayarları ise internet bağlantısı gerektirir.
Sensör fabrika ayarlarına nasıl döndürülür ve varsayılan ayarlar nelerdir?
Tuşa 7 saniye basılı tutulup gösterge sabit yandığında bırakılarak sıfırlanır. Varsayılan olarak radar ve varlık algılama açık, gecikme 30 saniye, mesafe 7. kademe ve ışık telafisi 1x olarak gelir.
