ZİS-04 · İnsan Varlığı Sensörleri

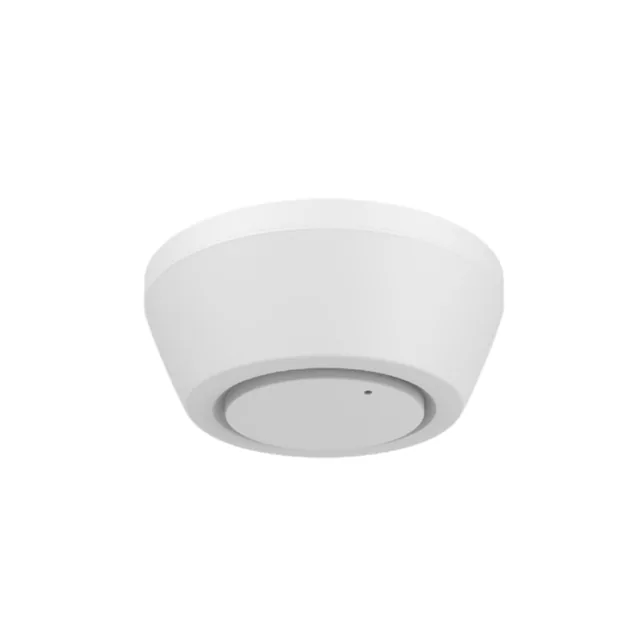

Zigbee 24 Ghz Sıva Üstü İnsan Varlığı Sensörü

Bu cihaz, 24 GHz radar teknolojisiyle hareketin yanı sıra sabit duran insan varlığını ve mikro hareketleri algılayan sıva üstü tavan sensörüdür. Dahili lüks sensörü ve Zigbee bağlantısı sayesinde Tuya ve Smart Life platformları üzerinden akıllı otomasyonlar oluşturmanızı sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

24 GHz radar ile nefes ve salınım gibi mikro hareketleri algılama
Sol veya sağ bölge seçimiyle hedeflenen alanı sınırlandırma imkanı
7 kademeli hassasiyet ayarı ve 2 ile 3600 saniye gecikme süresi konfigürasyonu
Dahili lüks sensörü ile gündüz gereksiz ışık açılmasını önleme
Hareket, statik varlık mesafesi ve alan dolu veya boş kalma süresi ayarları

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Gerekli (Uyumlu Zigbee köprü)
Besleme: AC 90–260V, 50/60Hz
Nötr hattı: Gerekli (N klemensi)
Montaj tipi: Sıva üstü tavan montajı
Montaj yüksekliği: Önerilen 3 m, maksimum 4 m
Algılama mesafesi: Hareket maks. 5,5 m, statik varlık maks. 4 m
Işık sensörü: 0 – 1200 lüks
Röle çıkışı: Yok (Kuru kontak çıkışı yoktur)

Kurulum

Başlamadan önce

Sensörün çalışabilmesi için uyumlu bir Zigbee köprü gereklidir.
Sensör beslemesi için AC 90-260V faz ve nötr kablo bağlantısı gereklidir.
Cihaz yapılandırması için Tuya Smart veya Smart Life uygulaması gereklidir.

Montaj yeri seçimi
Sensörü klima ve egzoz fanlarından en az 50 cm uzakta olacak şekilde belirlediğiniz tavan noktasına getirin.
Kablo bağlantısı
Şebekeden gelen faz kablosunu L klemensine, nötr kablosunu ise N klemensine bağlayın.
Tavana sabitleme
Cihazı sıva üstü montaj şeklinde tavana sabitleyin ve tavan yüksekliğinin en fazla 4 metre olmasına dikkat edin.

Bağlantıda dikkat edilecekler

Bu modelde dahili röle veya kuru kontak çıkışı bulunmaz.
L ve N klemensleri sadece sensörün beslemesi içindir, doğrudan ışık veya yük sürmek için kullanılamaz.
Işık veya bağlı cihazların yönetimi, Zigbee köprüsü üzerinden Tuya otomasyonu ile ayrı bir akıllı anahtar veya röle üzerinden yapılır.

Uyarılar

Klima ve egzoz fanlarından en az 50 cm uzakta monte edin.
İnce ahşap ve cam yüzeylerden radar sinyali geçebileceği için montaj yerini dikkatle seçin.
Sensörün hemen önünde geniş metal yüzeyler bulundurmayın.
Aynı ortamda birden fazla sensör kullanılıyorsa aralarında en az 2,5 metre mesafe bırakın.
Tavan montajında maksimum 4 metre montaj yüksekliğini aşmayın.

Uygulamaya ekleme

Sensör üzerindeki butona basarak cihazı ağ eşleştirme moduna alın.

Eşleştirme modu ve sıfırlama

Cihaz üzerindeki butonu kullanarak ağ eşleştirme ve sıfırlama işlemlerini gerçekleştirebilirsiniz.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Bölge seçimi

İstenmeyen tetiklemeleri azaltmak amacıyla algılamayı sol bölge, sağ bölge veya tüm alan olarak seçebilirsiniz.

Hassasiyet ve mesafe yönetimi

Uygulama üzerinden 7 kademeli hassasiyet belirleyebilir, hareket ve statik varlık algılama mesafelerini ayrı ayrı düzenleyebilirsiniz.

Gecikme ve varlık süreleri

Alanın dolu veya boş kalma süresini ve 2 ile 3600 saniye arasındaki gecikme süresini uygulama üzerinden yapılandırabilirsiniz.

Sık sorulanlar

Sensörün çalışması için köprü gerekiyor mu?

Evet. Bu ürün Zigbee bağlantıya sahip olduğu için uyumlu bir Zigbee köprü gerekmektedir.

Sensör üzerine lamba kabloları doğrudan bağlanabilir mi?

Hayır. Güncel ZİS-04 modelinde röle veya kuru kontak çıkışı yoktur. Işık kontrolü Zigbee köprüsü üzerinden ayrı bir akıllı anahtar veya röle ile yapılır.

Sensör sabit duran insanları algılar mı?

Evet. 24 GHz radar teknolojisi sayesinde nefes alıp verme ve vücut salınımı gibi mikro hareketleri algılayarak sabit duran kişileri tespit eder.

Ürünün garanti süresi ne kadardır?

Garanti süresi teslim tarihinden itibaren 2 yıldır.
