AES-03Z · Enerji Sensörleri

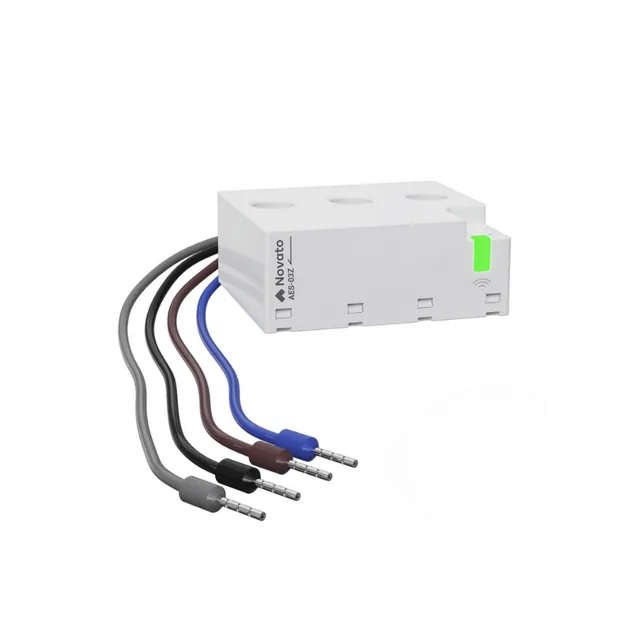

Zigbee Akıllı Enerji Ölçer (3 Faz)

Üç fazlı elektrik sistemlerinde akım, gerilim ve güç değerlerini gerçek zamanlı takip eden Zigbee akıllı enerji ölçerdir. Tuya Smart uygulaması üzerinden anlık izleme, tüketim analizi ve uyarı bildirimleri sunar.

Zigbee
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Her faz için gerilim, akım, aktif güç, enerji ve frekans değerlerini ayrı ayrı takip eder.
Çift yönlü enerji ölçümü ve geçmiş tüketim analizi imkanı sağlar.
Maksimum 63 A sürekli akım taşıma kapasitesine sahiptir.
DIN rayı gerektirmeyen kompakt tasarımı ile panolara kolayca monte edilir.
Zigbee2MQTT veritabanında yer alır ve Home Assistant ile tam uyumlu çalışır.
Özelleştirilebilir eşik değerleri ile anlık alarm bildirimleri ve senaryo desteği sunar.

Kutu içeriği

Ölçer
Kullanım kılavuzu

Teknik bilgiler

Bağlantı protokolü: Zigbee
Köprü: Zigbee köprü gereklidir
Çalışma gerilimi: 208-415 VAC, 50/60 Hz
Maksimum akım: 63 A (sürekli)
Ölçüm parametreleri: Gerilim, Akım, Aktif Güç, Enerji, Frekans
Koruma sınıfı: IP20
Montaj: Kompakt tasarım, DIN ray gerektirmez
Boyutlar: 46 x 53 x 21 mm

Kurulum

Başlamadan önce

Cihazın çalışması ve ağa bağlanması için uyumlu bir Zigbee köprü gereklidir.
Mobil izleme ve kontroller için Tuya Smart veya Smart Life uygulaması gereklidir.

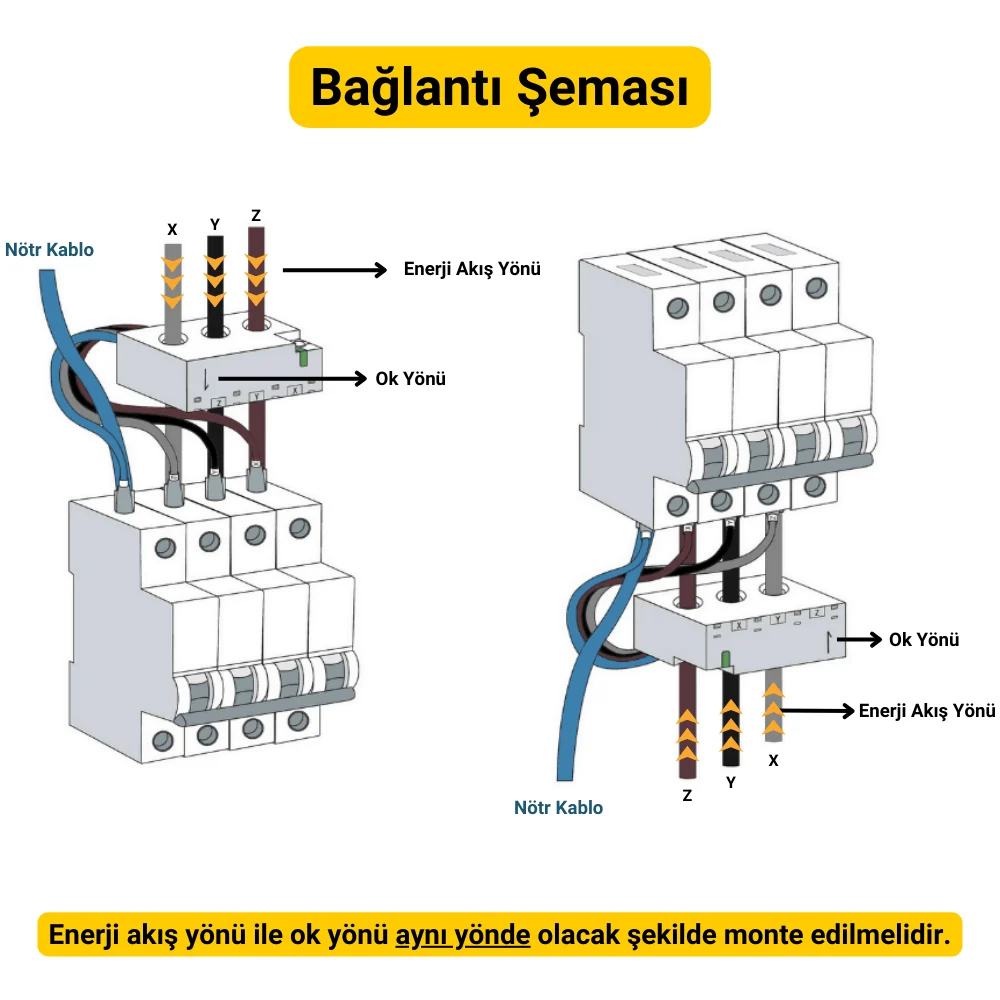

AES-03Z Bağlantı şeması — Bağlantı şeması · büyütmek için dokunun

Bağlantıda dikkat edilecekler

Maksimum kablo geçiş kapasitesi 16 mm² olarak belirlenmiştir.

Uyarılar

Bu cihaz yalnızca ölçüm amaçlıdır, akıllı sigortalar gibi elektriği kesme veya açma özelliği yoktur.

Kullanım

Faz bazında anlık veri takibi

Her faz için ayrı gerilim, akım, aktif güç, enerji ve frekans değerlerini anlık olarak takip edebilirsiniz.

Tüketim analizleri ve grafikler

Günlük, aylık ve yıllık tüketim grafiklerini inceleyebilir, geçmişe dönük enerji analizleri yapabilirsiniz.

Eşik değeri alarmları ve senaryolar

Gerilim, akım ve enerji eşik değerleri belirleyerek alarm bildirimleri alabilir, diğer akıllı cihazlarla senaryolar kurabilirsiniz.

Çift yönlü enerji ölçümü

Cihaz çift yönlü enerji ölçüm desteği ile hattan geçen ileri ve geri yönlü enerji akışını izler.

Sorun giderme

Ölçülen enerji veya güç değerleri beklenenden yüksek görünüyor

Cihaz hattan geçen anlık toplam yükü ve prizlerdeki fantom tüketimleri ölçer. Ölçümü doğrulamak için hattı tek bir bilinen yükle (örneğin 100 W ampul) test ediniz.
