JKD-839Z · Güvenlik Sensörleri

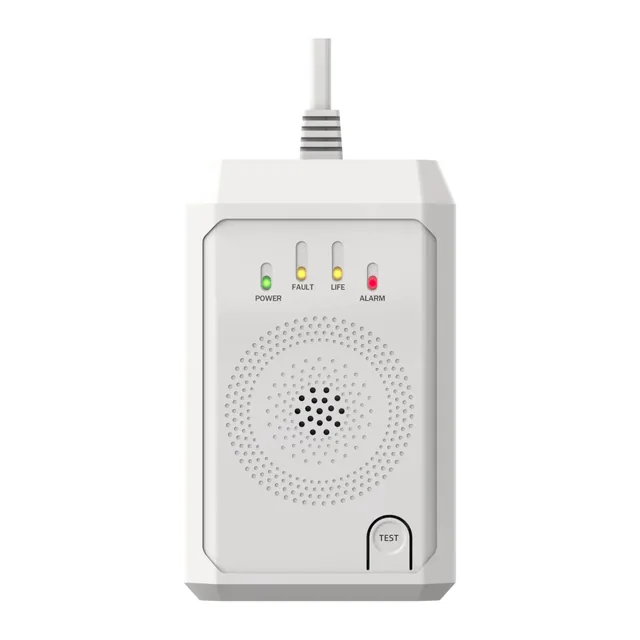

Zigbee Doğalgaz Kaçağı Sensörü

Duvara veya tavana yakın monte edilen ve şebeke elektriğiyle çalışan Zigbee doğalgaz kaçağı alarmıdır. Katalitik sensörüyle metan gazını algılar, eşik aşıldığında dahili 85 dB sireni çalar ve ağ geçidi üzerinden uygulamaya bildirim gönderir.

Zigbee
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Metan gazı seviyesi yüzde 8 LEL eşiğini aştığında dahili 85 dB siren ve kırmızı alarm ışığı devreye girer.
Tuya uyumlu Zigbee köprüsü üzerinden Smart Life ve Tuya Smart uygulamalarına anlık bildirim iletir.
Ev tipi yanıcı gaz algılama standartlarına uygunluğu belirten EN 50194-1:2023 standardını karşılar.
Doğrudan AC 100-240 V prizden beslenir ve en fazla 5 W güç tüketir.
Yerel otomasyon destekleyen köprüler sayesinde internet kesikken de vana ve siren senaryolarını çalıştırabilir.

Kutu içeriği

Gaz kaçağı alarmı
Montaj aparatı
Vida ve dübeller
Kullanım kılavuzu

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Gerekli (Tuya uyumlu Zigbee köprüsü)
Besleme: AC 100-240 V, 50 Hz (En fazla 5 W)
Uygulama: Smart Life / Tuya Smart
Montaj: Duvara montaj (Tavandan 0,3-1,0 m aşağı)
Algılanan gaz: Doğalgaz (Metan)
Alarm eşiği: %8 LEL (yaklaşık 4000 ppm)
Siren gücü: 85 dB
Standart: EN 50194-1:2023

Kurulum

Başlamadan önce

Tuya uyumlu bir Zigbee köprüsü gereklidir, paket içeriğine dahil değildir.
Cihazın bağlanacağı noktada AC 100-240 V elektrik prizi bulunmalıdır.

Konum seçimi
Cihazı ocak veya kombi bulunan odada, tavandan 0,3 ile 1,0 metre aşağıya gelecek şekilde duvara konumlandırın.
Plaka montajı
Montaj plakasını kutudan çıkan vida ve dübellerle duvara sabitleyin.
Gövdeyi takma
Sensör gövdesini duvara sabitlediğiniz montaj plakasına oturtun.
Güç bağlantısı
Besleme kablosunu elektrik prizine takın. Yeşil gösterge yanar ve sensör yaklaşık 180 saniye ön ısınma sürecine girer.
Alarm testi
Isınma tamamlandıktan sonra cihaz üzerindeki TEST tuşuna basarak siren ve ışıkların çalıştığını doğrulayın.

Bağlantıda dikkat edilecekler

Cihaz Avrupa tipi fişli besleme kablosuna sahiptir ve doğrudan elektrik prizine takılarak kullanılır.
Besleme kablosu cihaz gövdesinin üst tarafından çıkış yapar.

Uyarılar

Gaz alarmı çaldığında ateş yakmayın, elektrik düğmelerine dokunmayın, pencereleri açın, gaz vanasını kapatın ve 187 Doğalgaz Acil hattını arayın.
Gaz kaçağı anında kıvılcım riski oluşturabileceğinden aspiratör, ışık veya fan gibi elektrikli cihazları çalıştıran otomasyon senaryoları kurmayın.
Sensörü ocağın hemen üzerine monte etmeyin, oluşan buhar ve yağ birikintileri sensörün doğru çalışmasını engeller.
Sensörün önünü dolap, perde veya benzeri eşyalarla kapatmayın.

Uygulamaya ekleme

Smart Life veya Tuya Smart uygulamasında önceden kurulmuş Zigbee köprünüzü açın.
Köprü arayüzünden alt cihaz ekleme adımını seçerek sensörü uygulamanıza tanıtın.

Gösterge ışıkları

Durum	Anlamı
Yeşil (POWER)	Cihazın enerjilendiğini ve devrede olduğunu gösterir.
Sarı (FAULT)	Sensörde donanımsal bir arıza bulunduğunu belirtir.
Sarı (LIFE)	Sensörün kullanım ömrü uyarısını gösterir.
Kırmızı (ALARM)	Eşik üzerinde doğalgaz kaçağı algılandığını gösterir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Akıllı vana kapatma otomasyonu

Gaz kaçağı algılandığında sistemdeki ZPV-01 Zigbee pilli vana kontrolcüsünü tetikleyerek ana gaz vanasını otomatik kapattırabilirsiniz.

Ek siren tetikleme

Kaçak anında evin uzak noktalarındaki ZAS-01P priz tipi akıllı sirenin yüksek ses ve ışıkla devreye girmesini sağlayabilirsiniz.

Yerel senaryo desteği

Kullandığınız Zigbee köprüsü yerel otomasyonu destekliyorsa, evde internet bağlantısı olmasa bile vana ve siren senaryoları çalışmaya devam eder.

Bildirim seçenekleri

Uygulama ayarlarından öz test, öz kontrol, gaz alarmı ve arıza bildirimlerini ayrı ayrı açıp kapatabilirsiniz.

Sorun giderme

Cihaz ilk prize takıldığında gaz kaçağını algılamıyor

Sensör enerji aldıktan sonra yaklaşık 180 saniye ön ısınma yapar. Bu sürede ölçüm gerçekleşmez, ısınma sürecinin tamamlanmasını bekleyin.

Elektrik kesildiğinde alarm çalışmıyor

Cihazda dahili pil bulunmaz. Elektrik kesintisi anında çalışma durur, enerji geldiğinde yaklaşık 180 saniye ısınıp yeniden devreye girer.

İnternet kesildiğinde telefona bildirim gelmiyor

İnternet yokken sensörün dahili 85 dB sireni ve alarm ışığı normal şekilde çalışır. Ancak telefona bildirim gidebilmesi için internet bağlantısı gerekir.

Köprü kapalıyken otomasyon senaryoları çalışmıyor

Köprünün enerjisi kesilirse bağlı vana ve ek siren senaryoları çalışmaz. Ancak sensörün kendi gövdesindeki alarm sireni çalmaya devam eder.

Sık sorulanlar

Cihazın çalışması için köprü gerekir mi?

Evet, Tuya uyumlu bir Zigbee köprüsü gereklidir ve ürün kutusuna dahil değildir. Köprüyü ayrıca temin etmeniz gerekir.

Cihaz tüp gaz kaçağını algılar mı?

Hayır, bu sensör yalnızca metan gazını (doğalgaz) algılar. Tüp gaz havadan ağır olup zemine yakın toplandığından bu model tüp gaza uygun değildir.

Wi-Fi modeli olan JKD-838W ile farkı nedir?

Algılama yeteneği, alarm sireni ve standartları benzerdir. Zigbee modeli ağ geçidi ister, buna karşılık köprü destekliyorsa internet kesikken de yerel senaryoları yürütebilir.

Sensör gaz vanasını doğrudan kapatabilir mi?

Cihaz üzerinde doğrudan vana çıkışı yoktur. Kaçak anında vananın kesilmesi için Zigbee pilli vana kontrolcüsü ile otomasyon senaryosu kurulmalıdır.

Ürün hangi standarda uygundur?

Ev tipi yanıcı gaz algılama cihazlarının performans ve test şartlarını belirleyen EN 50194-1:2023 Avrupa standardına uygundur.

Ürünün garanti süresi ne kadardır?

Ürünün garanti süresi teslim tarihinden itibaren 2 yıldır.
