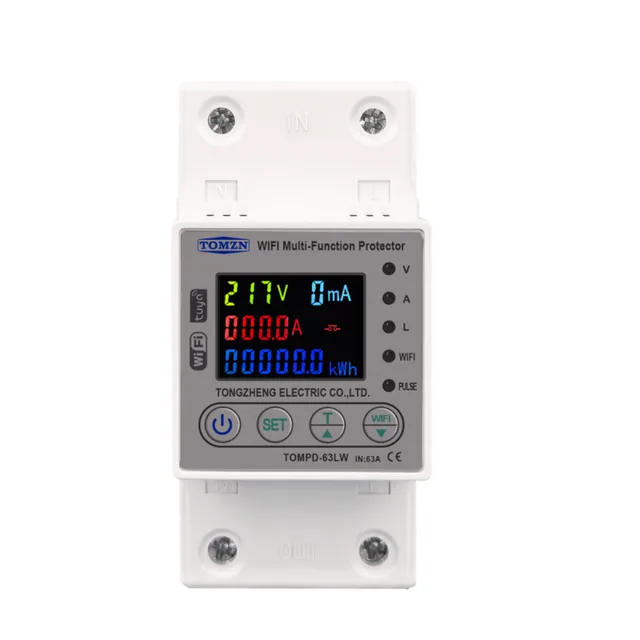

WiFi Kaçak Akım Rölesi ve Enerji Ölçer

TOMPD-63LW, elektrik panosunda DIN raya takılan ve hattın gerilim, akım, kaçak akım ile tüketim değerlerini ölçen akıllı bir koruma rölesidir. Kaçak akım, aşırı akım veya voltaj dalgalanmalarında hattı keser ve değerler normale döndüğünde elektriği kendiliğinden geri bağlar.

WiFi
Köprü gerekmez
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

63 A anma akımı kapasitesi.
Kaçak akım, aşırı akım ve yüksek ya da düşük gerilim koruması.
Gerilim, akım, kaçak akım, güç ve toplam enerji (kWh) ölçümü.
Renkli ve arka aydınlatmalı durum ekranı.
Ek bir köprü gerektirmeyen doğrudan 2,4 GHz Wi-Fi bağlantısı.
Şebeke normale döndüğünde elektriği otomatik geri bağlama özelliği.

Teknik bilgiler

Bağlantı: Wi-Fi 2,4 GHz
Köprü: Gerekmez
Uygulama: Tuya Smart / Smart Life
Maks. yük: 63 A
Montaj: DIN ray, pano içi
Sesli asistan: Amazon Alexa, Google Asistan
Nötr hattı: Gerekli

Kurulum

Başlamadan önce

2,4 GHz Wi-Fi ağı bağlantısı.
Giriş ve çıkış için nötr ve faz hatları.
Tuya Smart veya Smart Life mobil uygulaması.
Hattın önünde bağlı otomatik sigorta.

Enerjiyi kesme
Montaja başlamadan önce panodaki ana sigortayı kapatın.
Ray montajı
Cihazı elektrik panosundaki DIN raya sabitleyin.
Kablo bağlantısı
Şebeke girişini üst IN klemensine, korunan hattı alt OUT klemensine bağlayın. Her iki tarafta da soldaki klemense nötr (N), sağdaki klemense faz (L) bağlayın.
Eşleştirme
Sigortayı açıp cihaza enerji verin. WIFI tuşuna 5 saniye basılı tutarak 2,4 GHz ağ üzerinden uygulamaya ekleyin.
Kaçak akım testi
Kurulum sonrasında T tuşuna 3 saniye basılı tutarak kaçak akım testini gerçekleştirin.

Bağlantıda dikkat edilecekler

Şebeke beslemesi üst kısımdaki IN klemensine, korunan yük hattı ise alt kısımdaki OUT klemensine bağlanır.
Hem giriş hem de çıkış bağlantılarında sol klemens nötr (N), sağ klemens faz (L) hattıdır.
Cihaz kısa devre koruması yapmaz, panodaki otomatik sigortanın arkasına hatta seri olarak takılmalıdır.

Uyarılar

Montaj işlemi mutlaka yetkili bir elektrikçi tarafından yapılmalıdır.
Can güvenliği için panodaki standart kaçak akım rölesi sökülmemeli, ürün standart rölenin yanında kullanılmalıdır.
Cihaz 5 GHz Wi-Fi ağlarını desteklemez, sadece 2,4 GHz Wi-Fi ağına bağlanabilir.

Uygulamaya ekleme

Telefonunuzun 2,4 GHz Wi-Fi ağına bağlı olduğunu doğrulayın.
Cihaz üzerindeki WIFI tuşuna 5 saniye boyunca basılı tutun.
Tuya Smart veya Smart Life uygulamasını açıp cihaz ekleme adımlarını tamamlayın.

Gösterge ışıkları

Durum	Anlamı
V ışığı	Aşırı veya düşük gerilim alarmı durumu.
A ışığı	Aşırı akım alarmı durumu.
L ışığı	Kaçak akım alarmı durumu.
WIFI ışığı	Wi-Fi bağlantı durumu.
PULSE ışığı	Enerji sayacı darbe göstergesi.
Ekran üst satırı	Gerilim (V) ve kaçak akım (mA) değerleri.
Ekran orta satırı	Akım (A) ve röle durumu simgesi.
Ekran alt satırı	Sırayla kWh, kW ve güç faktörü (cos φ) değerleri.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Elle açma ve kapama

Ön paneldeki güç tuşuna basarak röleyi elle açıp kapatabilirsiniz.

Cihaz üzerinden eşik ayarı

SET tuşuna 3 saniye basarak ayar menüsüne girebilirsiniz. Menüde T tuşu değeri artırır, WIFI tuşu ise azaltır.

Kaçak akım testi yapma

T tuşuna 3 saniye basılı tutarak kaçak akım koruma testini çalıştırabilirsiniz.

Enerji izleme ve limitler

Uygulama üzerinden anlık ölçümleri ve tüketim grafiklerini takip edebilirsiniz. Tüketim belirli bir seviyeyi aştığında bildirim alma veya çıkışı kapatma kuralları tanımlayabilirsiniz.

Zamanlayıcı ve senaryolar

Belirli saatlerde açılıp kapanma veya geri sayım ayarlayabilirsiniz. Diğer Tuya cihazlarıyla birlikte otomasyon senaryolarında görev olarak kullanabilirsiniz.

Sorun giderme

Cihaz Wi-Fi ağına bağlanmıyor.

Modeminizin 2,4 GHz frekans bandını kullandığından emin olun. Cihaz 5 GHz ağları desteklemez.

İnternet kesildiğinde koruma özellikleri devre dışı kalır mı?

İnternet kesilse bile ölçüm ve koruma cihaz üzerinde yerel olarak çalışmaya devam eder. Uzaktan kontrol, bildirimler ve senaryolar ise internet bağlantısı sağlanana kadar çalışmaz.

Cihaz hattı sık sık kesiyor.

Kaçak akım kesme değeri çok düşük ayarlanmış olabilir. Kaçak akımı aşırı düşük ayarlamak gereksiz kesmelere sebep olabilir, eşik değerlerini uygulamadan veya menüden kontrol edin.

Gerilim dalgalanmasının ardından elektrik hemen geri gelmiyor.

Gerilim değeri 175-265 V aralığındaki güvenli geri bağlama eşiğine dönene kadar cihaz bekler. Eşiğe ulaşıldıktan sonra varsayılan 30 saniyelik geri bağlama gecikmesi bittiğinde hat kendiliğinden bağlanır.

Sık sorulanlar

Bu cihaz panodaki standart mekanik kaçak akım rölesinin yerine geçer mi?

Hayır. Can güvenliği için panodaki standart kaçak akım rölesi yerinde kalmalıdır. Bu ürün standart rölenin yerine değil, yanında kullanılır.

Cihazda kısa devre koruması bulunur mu?

Hayır, kısa devre koruması yoktur. Panodaki otomatik sigortanın arkasına takılmalıdır ve sigorta yerinde bırakılmalıdır.

Koruma değerleri kullanıcı tarafından değiştirilebilir mi?

Evet. Cihaz üzerindeki SET tuşuna 3 saniye basarak veya mobil uygulama üzerinden gerilim, akım ve kaçak akım eşikleri ayarlanabilir.

Hangi mobil uygulamalarla kontrol edilir?

Tuya Smart ve Smart Life uygulamaları ile kontrol edilir.

Sesli asistan desteği var mıdır?

Amazon Alexa üzerinden İngilizce, Google Asistan üzerinden Türkçe sesli komutlarla kontrol edilebilir. Apple HomeKit veya Siri desteği bulunmaz.

Cihazın çalışması için kablosuz köprü gerekir mi?

Hayır. Doğrudan 2,4 GHz Wi-Fi ağına bağlanır, harici bir köprü gerektirmez.

Gerilim dalgalanmalarında koruma mekanizması nasıl çalışır?

Varsayılan ayarlarda gerilim 270 V üzerine çıktığında veya 170 V altına indiğinde 1 saniye içinde hat kesilir. Gerilim 175-265 V arasına döndüğünde ise 30 saniye sonra hat kendiliğinden geri beslenir.

Enerji tüketim verilerini nereden görebilirim?

Cihaz üzerindeki ekrandan anlık olarak ve mobil uygulama üzerinden grafiklerle takip edebilirsiniz.
