WAS-634P · Sigortalar

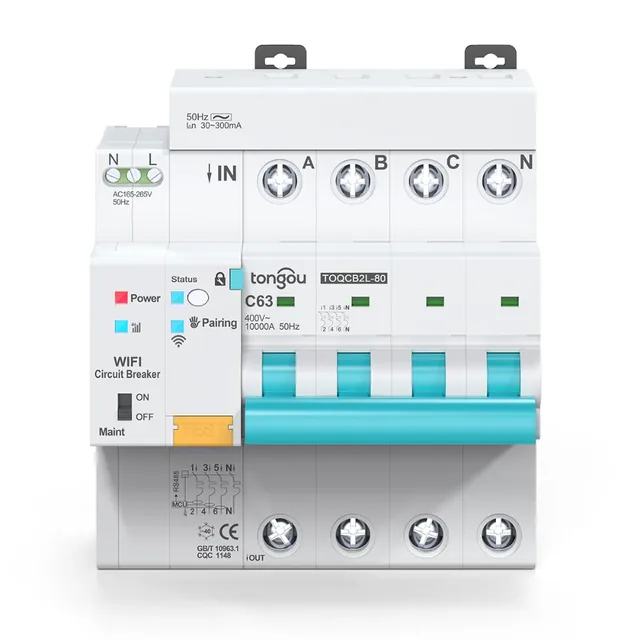

Tuya WiFi 3 Faz Akıllı Sigorta

WAS-634P, 3 faz ve nötr hatlarını koruyan, AC tipi ayarlanabilir kaçak akım korumalı akıllı bir sigortadır. Cihaz Sınıf 1 enerji ölçümü sunar, gerilim, akım, güç ve sıcaklık koruması sağlar.

WiFi
Köprü gerekmez
Nötr hattı gerekir

Kurulum adımları Kullanım kılavuzu (İngilizce) Ürün sayfası

Genel bakış

Öne çıkanlar

3 faz ve nötr hatları için 63 A C eğrisi ve 10 kA kısa devre kesme kapasitesi sunar.
30 ile 300 mA arasında ayarlanabilir AC tipi kaçak akım koruması sağlar.
Gerilim, akım, güç ve tüketim takibi sağlayan Sınıf 1 enerji ölçümü içerir.
Aşırı gerilim, düşük gerilim, aşırı akım, aşırı güç ve sıcaklık korumaları barındırır.
Köprü gerektirmeden doğrudan 2,4 GHz Wi-Fi ağına bağlanır.
Standart 35 mm DIN rayına monte edilir.

Kutu içeriği

1 adet WAS-634P 3 Faz Akıllı Sigorta
Kullanım kılavuzu

Teknik bilgiler

Bağlantı: Wi-Fi 2,4 GHz
Köprü: Gerekmez
Uygulama: Tuya Smart, Smart Life
Kutup sayısı: 4P (3 Faz + Nötr)
Anma akımı: 63 A (C eğrisi)
Kaçak akım tipi: AC tipi
Kaçak akım eşiği: 30–300 mA ayarlanabilir
Kesme kapasitesi: 10 kA
Montaj: 35 mm DIN ray
Enerji ölçümü: Sınıf 1
Kontrol beslemesi: AC 165–265 V
Garanti süresi: 2 yıl

Kurulum

Başlamadan önce

2,4 GHz Wi-Fi internet bağlantısı
Panoda 35 mm DIN ray alanı
Tuya Smart veya Smart Life mobil uygulaması

Enerjiyi kesme
Kuruluma başlamadan önce ana şalteri kapatın.
Ray montajı
Cihazı panodaki 35 mm DIN rayına sabitleyin.
Hat bağlantıları
Şebeke L1, L2, L3 ve N kablolarını üstteki 1, 3, 5, N klemenslerine, yük kablolarını alttaki 2, 4, 6, N klemenslerine 2,5 N·m torkla bağlayın.
Kontrol beslemesi bağlantısı
Girişteki L1 ve nötr hattını sol üstte bulunan N ve L kontrol besleme klemensine bağlayın.
Eşleştirme ve test
Pairing tuşu ile cihazı uygulamaya ekleyin ve ön paneldeki TEST tuşuna basarak kaçak akım korumasını deneyin.

Bağlantıda dikkat edilecekler

Girişteki L1 ve nötr hattı sol üstteki kontrol besleme klemensine bağlanmalıdır. Bu bağlantı yapılmazsa sigorta kapalıyken cihaz çevrimdışı kalır ve uzaktan açılamaz.
Priz ve aydınlatma gibi tek fazlı yüklerin nötr kablosu cihazın altındaki N klemensinden çıkmalıdır. Nötr baradan alınırsa kaçak akım koruması hattı keser.
1 ile 40 A arası hatlarda tek telli 1-10 mm², çok telli 1-6 mm² kablo kullanın. 50 ile 63 A arası için tek telli 16-25 mm², çok telli 1-16 mm² kablo tercih edin ve vidaları 2,5 N·m torkla sıkın.
Çok telli kablo kullanımında kablo yüksüğü takılmalıdır.

Uyarılar

Cihazın montaj ve elektrik bağlantıları mutlaka uzman bir elektrikçi tarafından yapılmalıdır.
Cihaz AC tipi kaçak akım korumasına sahiptir. Elektrikli araç şarj ünitesi gibi A veya B tipi koruma istenen yerlerde kullanılmaz.
Bakım sırasında güvenliği sağlayan fiziksel kilit devredeyken sigortayı kapatmaya çalışmayın.
Sol üstteki N ve L kontrol besleme klemensini bağlamayı unutmayın. Bu hat bağlanmazsa sigorta kapalıyken cihaz uzaktan kontrol edilemez.

Uygulamaya ekleme

Ön paneldeki Pairing tuşuna basılı tutun.
Ağ ışığı kırmızı renkte hızlı yanıp sönmeye başladığında Tuya Smart veya Smart Life uygulamasını açın.
Uygulamada cihaz ekleme bölümüne geçin ve 2,4 GHz Wi-Fi ağınızın şifresini girerek işlemi tamamlayın.

Eşleştirme modu ve sıfırlama

Ağ ışığı kırmızı renkte hızlı yanıp sönene kadar Pairing tuşuna basılı tutun.

Gösterge ışıkları

Durum	Anlamı
Sabit mavi anahtar durumu ışığı	Sigorta açıktır, çıkışta enerji yoktur.
Sabit kırmızı anahtar durumu ışığı	Sigorta kapalıdır, çıkışta enerji vardır.
Yavaş yanıp sönen kırmızı ağ ışığı	Cihaz çevrimdışıdır.
Hızlı yanıp sönen kırmızı ağ ışığı	Cihaz eşleştirme modundadır.
Yavaş yanıp sönen mavi ağ ışığı	Cihaz ağa bağlıdır.
POWER ışığı	Cihaz enerjidedir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Kaçak akım eşik ayarı

Uygulama üzerinden Setting menüsündeki Leakage Setting bölümüne girerek koruma eşiğini 30 ile 300 mA arasında ayarlayabilirsiniz. Can güvenliği için 30 mA değeri önerilir.

Koruma tepkisi seçimi

Akım ve gerilim korumaları için Disabled ile kapalı tutma, Alarm ile sadece bildirim alma ya da Trip ile hattın enerjisini kesme seçeneklerini belirleyebilirsiniz.

Enerji ve faz takibi

Uygulama ana ekranından seçili faza ait gerilim, akım, güç ve sıcaklık değerlerini anlık olarak izleyebilir, günlük ve toplam elektrik tüketimini görebilirsiniz.

Zamanlayıcı ve senaryolar

Çoklu zamanlama kuralları tanımlayabilir ve cihazı diğer akıllı ev senaryolarına dahil edebilirsiniz.

Sesli komutla yönetim

Google Asistan ile Türkçe, Amazon Alexa ile İngilizce sesli komutlar vererek cihazı kontrol edebilirsiniz.

Sorun giderme

Sigorta kapalıyken cihaz uygulamada çevrimdışı kalıyor ve uzaktan açılmıyor.

Sol üstteki ayrı N ve L kontrol klemensine şebeke girişi L1 ve nötr hattının bağlandığından emin olun. Bu bağlantı yapılmadığında cihaz enerjisiz kalır ve ağdan düşer.

Tek fazlı yükler bağlandığında sigorta hemen devreyi kesiyor.

Priz veya aydınlatma gibi tek fazlı yüklerin nötr kablosunu nötr barasından değil, cihazın altındaki N klemensinden bağlayın. Nötr harici baradan alındığında kaçak akım koruması hattı keser.

Cihaz uzaktan kapatılamıyor.

Ön paneldeki fiziksel güvenlik kilidini kontrol edin. Fiziksel güvenlik kilidi devredeyken sigorta kapatılamaz.

İnternet kesildiğinde koruma özellikleri çalışmıyor mu?

İnternet kesildiğinde kaçak akım ve kısa devre koruması cihaz üzerinde çalışmaya devam eder. Sadece uzaktan kontrol, bildirimler ve senaryolar durur.

Ölçüm değerleri beklenenden yüksek görünüyor.

Cihaz hatta bağlı tüm cihazların anlık toplam tüketimini ölçer. Karşılaştırma yapmak için hatta yalnızca 100 W ampul gibi tek bir bilinen yük bağlayarak test yapın.

Cihaz Wi-Fi ağına bağlanmıyor.

Modeminizin 2,4 GHz bandını kullandığınızdan emin olun. Cihaz 5 GHz Wi-Fi ağlarını desteklemez.

Sık sorulanlar

Kaçak akım eşik değeri ayarlanabilir mi?

Evet. Uygulamadaki Leakage Setting menüsünden 30 ile 300 mA arasında ayarlanabilir. Can güvenliği için 30 mA önerilir.

Kaçak akım ayarı ile aşırı akım ayarı aynı mıdır?

Hayır. Kaçak akım toprağa kaçan akımdır (30–300 mA), aşırı akım ise yükün çektiği toplam akımdır (1–63 A). İkisi farklı satırlarda bağımsız ayarlanır.

Bu sigorta AC tipi mi yoksa A tipi kaçak akım korumasına mı sahiptir?

Cihaz AC tipi kaçak akım korumasına sahiptir. Elektrikli araç şarj istasyonu gibi A veya B tipi koruma gerektiren hatlarda kullanılmaz.

Kısa devre durumuna karşı koruma sağlar mı?

Evet. C eğrisi 63 A sigorta mekanizması sayesinde kısa devre anında 10 kA seviyesine kadar kesme yapar.

Panoda ayrıca harici bir kaçak akım rölesi kullanmak gerekir mi?

Cihaz otomatik sigorta ile kaçak akım korumasını tek gövdede birleştirir. Pano düzenini ve gereksinimleri elektrikçiniz belirlemelidir.

Tek fazlı elektrik tesisatında kullanılabilir mi?

Hayır. Bu ürün 3 faz ve nötr hatları için tasarlanmıştır. Tek fazlı tesisatlar için TOMPD-63LW gibi tek fazlı modeller tercih edilmelidir.

Anlık kaçak akım miktarını ekranda veya uygulamada görebilir miyim?

Hayır. Uygulamadan kaçak akım açma eşiği ayarlanabilir ancak anlık kaçak akım değeri gösterilmez.

Enerji ölçümü için harici akım trafosu (CT) gerekir mi?

Hayır. Ürün dahili ölçüm yapar ve harici akım trafosu gerektirmez.
