TPR01 · Kontrol panelleri

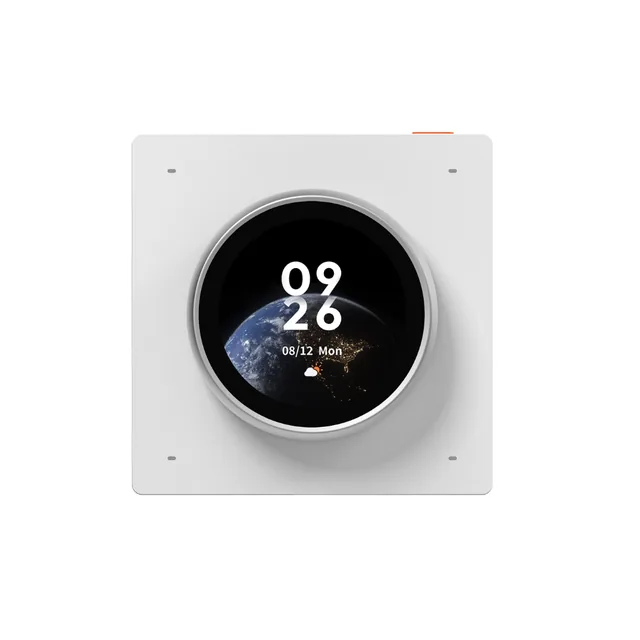

1.6 İnç Döner Düğmeli Akıllı Kontrol Paneli
Tuya ve Smart Life uyumlu döner düğmeli akıllı kontrol paneli, 1,6 inç dokunmatik ekrana ve 3 adet bağımsız röle çıkışına sahiptir. Cihaz üzerinden 10 adede kadar akıllı cihazı ve sahneleri kontrol edebilirsiniz.
- Köprü gerekmez
- Nötr hattı gerekir
Genel bakış
Öne çıkanlar
- 1,6 inç TFT dokunmatik ekran ve saat benzeri kaydırmalı arayüz sunar.
- 3 adet bağımsız röle çıkışıyla toplam 600 W yüke kadar kontrol sağlar.
- Panel üzerinden 10 adede kadar akıllı cihaz yönetilebilir.
- Doğrudan 2,4 GHz Wi-Fi ve Bluetooth bağlantısıyla çalışır.
- Standart 86 mm sıva altı anahtar kasalarına monte edilir.
- Fiziksel mikrofon kapatma butonu içerir.
Kutu içeriği
- 1 adet Smart Rotate Panel R (TPR01-B(EU)) ana panel
- 1 adet montaj tabanı
- 1 adet montaj vida seti
- 1 adet kullanım kılavuzu
Teknik bilgiler
- Bağlantı
- Wi-Fi (2,4 GHz), Bluetooth Low Energy (BLE)
- Köprü
- Gerekmez (modeme doğrudan bağlanır)
- Besleme
- 100-240 VAC, 50/60 Hz
- Nötr hattı
- Gerekli
- Maks. yük
- Kanal başı 200 W, toplam 600 W
- Ekran
- 1,6 inç TFT dokunmatik (400 x 400 px)
- Montaj
- Standart 86 mm gömme kare kasa
- Uygulama
- Tuya Smart, Smart Life
Kurulum
Başlamadan önce
- Nötr ve faz kabloları bulunan standart 86 mm sıva altı anahtar kasası gereklidir.
- 2,4 GHz Wi-Fi ağı gereklidir (5 GHz ağlar desteklenmez).
- Tuya Smart veya Smart Life mobil uygulaması gereklidir.
Enerjiyi kesme
Ana sigortayı kapatın ve kontrol kalemiyle kabloda enerji olmadığını doğrulayın.
Paneli ayırma
Tornavidayı panelin altındaki ayırma yuvasına sokup paneli tabandan ayırın.
Kablo bağlantısı
Arka yüzdeki şemaya göre nötr, faz ve yük kablolarını klemenslere bağlayın.
Taban montajı
Tabanı vidalarla gömme kutuya sabitleyin ve paneli tabanın üzerine yerleştirin.
Yön kontrolü
Düğmenin üstündeki mikrofon kapatma butonu yukarı bakacak şekilde montajı tamamlayın.
Bağlantıda dikkat edilecekler
- Besleme için nötr ve faz bağlantısı zorunludur, nötrsüz kutularda çalışmaz.
- Yük çıkışları L1, L2 ve L3 klemenslerine bağlanır.
- Klemens terminallerinin dışında çıplak kablo kalmamalıdır.
- Vidaları aşırı sıkmayın ve duvar düzgün değilse paneli zorlamayın.
- Montaja başlamadan önce ana sigortayı kapatın ve kontrol kalemiyle kabloda enerji olmadığını doğrulayın.
- Panel nötr ve faz ile beslenir, nötr hattı olmayan anahtar kutularında çalışmaz.
- Montaj vidalarını aşırı sıkmayın, aşırı sıkma ekrana veya kasaya zarar verebilir.
- Düğmenin üstündeki mikrofon kapatma butonu yukarı bakacak şekilde monte edilmelidir.
- Klima, termosifon ve motor gibi yüksek güçlü yükler röle çıkışlarına bağlanmaz.
- Yalnızca 2,4 GHz Wi-Fi ağları desteklenir, 5 GHz ağlar desteklenmez.
Uygulamaya ekleme
- Cihaza enerji verin ve ekrandan dil seçimini tamamlayın.
- Smart Life uygulamasını açıp sağ üst köşedeki artı simgesine ve ardından Cihaz Ekle seçeneğine dokunun.
- Panel ekranında Start Network Configuration seçeneğini belirleyin.
- Uygulamada yakındaki cihazlar listesinden TPR01-B(EU) modelini seçin.
- 2,4 GHz Wi-Fi ağınızı seçip şifresini girerek kurulum adımlarını tamamlayın.
Panel ekranında Start Network Configuration seçeneğini seçtiğinizde gösterge ışığı yanıp söner ve cihaz eşleştirme moduna geçer.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Gösterge ışığının yanıp sönmesi | Cihaz ağ yapılandırması ve eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Döner düğmeyle kontrol
Düğmeyi döndürerek değer ayarı yapabilir, üzerine basarak cihaz açıp kapatabilir veya sahne tetikleyebilirsiniz.
Dokunmatik ekran
1,6 inç ekranda parmağınızı kaydırarak cihazlar ve sahneler arasında geçiş yapabilirsiniz.
Pomodoro zamanlayıcı
Dairesel gösterge eşliğinde 25 dakikalık odaklanma geri sayımı başlatabilirsiniz.
Rahatsız Etme modu
Belirlediğiniz saat aralığında bildirim, ses ve ışık uyarılarını kapatabilirsiniz.
Ekran koruyucu temaları
Dinamik hava durumu temaları veya saat görselleri kullanabilir ya da uygulamadan fotoğraf yükleyebilirsiniz.
Mikrofon kapatma
Cihazın üzerindeki fiziksel Mic Ban butonu ile mikrofonu dilediğiniz zaman kapatabilirsiniz.
Sorun giderme
Cihaz Wi-Fi ağına bağlanmıyor veya eşleşme sağlanamıyor.
Wi-Fi ağınızın 2,4 GHz bandında yayın yaptığından emin olun. Cihaz 5 GHz Wi-Fi ağlarını desteklemez.
Panel açılmıyor ve ekrana güç gelmiyor.
Kasada nötr kablosunun bağlı olduğunu kontrol edin. Panel nötr hattı olmadan çalışmaz.
Düğme çevrildiğinde röleye bağlı lambanın parlaklığı değişmiyor.
Panelin röle çıkışları dimmer özelliği taşımaz, yalnızca açma ve kapama yapar. Parlaklık ayarı yalnızca hesaptaki akıllı aydınlatma cihazlarında çalışır.
Zigbee cihazlar panele doğrudan eklenemiyor.
Panelde dahili Zigbee köprüsü bulunmaz. Zigbee cihazlarınızı harici bir köprüye bağlayıp Tuya hesabı üzerinden panelden yönetebilirsiniz.
Montaj sonrasında kasa veya ekran tam oturmuyor.
Montaj vidalarını aşırı sıkmayın ve duvar düzgün değilse paneli yerine oturması için zorlamayın.
Sık sorulanlar
Panelin çalışması için nötr hattı zorunlu mudur?
Evet. Panel faz ve nötr kabloları ile beslenir. Nötr hattı bulunmayan anahtar kutularında çalışmaz.
Bu panel dimmer olarak çalışır mı?
Hayır. 3 röle çıkışı yalnızca açma ve kapama yapar. Döner düğmeyle parlaklık ayarı Tuya hesabına ekli akıllı ampul veya dimmer cihazlarında yapılabilir.
Röle çıkışlarına hangi cihazlar bağlanabilir?
Aydınlatma gibi hafif yükler bağlanabilir. Tek kanal en fazla 200 W, üç kanal toplamı en fazla 600 W olmalıdır. Klima ve motor gibi yüksek güçlü yükler bağlanmaz.
Panel Zigbee köprüsü işlevi görür mü?
Hayır. Panelde Zigbee donanımı yoktur. Zigbee cihazları kullanmak için ayrı bir köprü gerekir.
Panel ekranında kamera görüntüsü izlenebilir mi?
Hayır. 1,6 inçlik ekran yalnızca cihaz ve sahne kontrolü içindir, kamera görüntüsü aktarımı desteklenmez.
Panel üzerinden kaç cihaz kontrol edilebilir?
Panel üzerinden 10 adede kadar akıllı cihaz yönetilebilir. Ayrıca 3 bağımsız röle çıkışı doğrudan yük sürer.
Panel hangi kasalara takılabilir?
Standart 86 mm sıva altı kare kasalara monte edilir. Taban dahil 51,4 mm derinlik alanı gerekir.
Mevcut klasik duvar anahtarının yerine takılabilir mi?
Evet. 86 mm kasadaki anahtar sökülerek yerine takılabilir. Bu montaj için kutuda nötr hattı bulunması şarttır.
Bu ürünle ilgili sorunuz mu var? Ürün kodunu yazarak WhatsApp destek hattına iletebilirsiniz.
TPR01 için yazın
