ZKP-10 · Kontrol panelleri

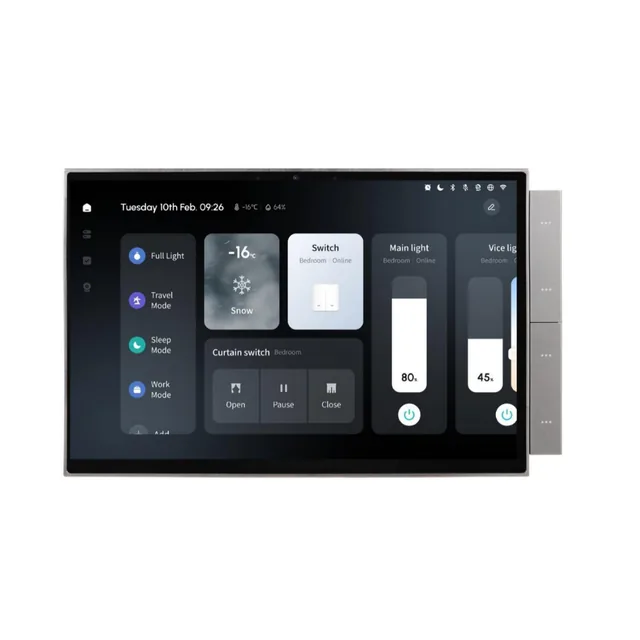

10.1 inç Akıllı Ev Kontrol Paneli
Tuya uyumlu 10.1 inç dokunmatik ekrana sahip ZKP-10, dahili Zigbee ve Bluetooth ağ geçidi ile akıllı ev cihazlarınızı tek merkezden yönetmenizi sağlar. Üzerindeki fiziksel butonlar, dahili kamera, hoparlör ve SIP interkom desteğiyle senaryoları çalıştırmanıza ve görüntülü görüşme yapmanıza imkan tanır.
- Köprü gerekmez
Genel bakış
Öne çıkanlar
- 10.1 inç Liquid Retina IPS dokunmatik ekran (1920x1200 piksel, 16,7 milyon renk, 60 Hz).
- Harici hub gerektirmeyen dahili Zigbee 3.0 ve Bluetooth 5.0 köprü desteği.
- Tuya SIP destekli dış ünitelerle görüntülü görüşme ve ekrandan kapı kilidi açma.
- İstenen senaryolara atanabilen 4 adet programlanabilir fiziksel buton.
- 2 çıkışlı röle desteği (toplam maksimum 10 A).
- Dahili 5 MP kamera, 2 adet mikrofon ve 2 adet 1,8 W hoparlör.
Kutu içeriği
- Tuya Uyumlu 10.1 inç Akıllı Ev Kontrol Paneli
- Kullanım kılavuzu
- 2 adet montaj vidası
Teknik bilgiler
- Ekran
- 10.1 inç IPS Retina Dokunmatik (1920x1200)
- Bağlantı
- WiFi, Zigbee 3.0, Bluetooth 5.0, RJ45 Ethernet
- Besleme
- AC 100-240V 50/60Hz veya 12V DC
- Köprü
- Dahili (Harici hub gerekmez)
- Uygulama
- Tuya Smart / Smart Life
- Montaj
- Sıva altı (Duvara gömme)
- Bellek ve Depolama
- 2 GB RAM, 8 GB ROM
- Maks. yük
- Kanal başı 10A, toplam maksimum 10A
- Boyutlar
- 259 x 161 x 13 mm (tabanla 37 mm)
Kurulum
Başlamadan önce
- AC 100-240V 50/60Hz güç bağlantısı veya 12V DC besleme girişi.
- Tuya Smart veya Smart Life mobil uygulaması.
- Kablolu ağ bağlantısı tercih edilirse RJ45 Ethernet hattı.
Güç bağlantısı
Paneli AC 100-240V güç kaynağına veya 12V DC besleme girişine bağlayın.
Montaj
Paneli duvara gömme (sıva altı) yuvasına kutudan çıkan 2 adet vida ile sabitleyin.
Uygulama kurulumu
Tuya Smart veya Smart Life mobil uygulamasını telefonunuza indirin.
Cihaz kaydı
Uygulama üzerinden kontrol panelinin kaydını gerçekleştirin.
Alt cihazların tanıtımı
Zigbee ve Bluetooth cihazlarınızı doğrudan panel arayüzü üzerinden sisteme tanıtın.
Bağlantıda dikkat edilecekler
- Cihaz AC 100-240V şebeke gerilimi ile çalışır, ayrıca 12V DC besleme girişi de mevcuttur.
- Panelde 2 adet röle çıkışı (Çıkış 1/2) bulunur ve toplam anahtarlama kapasitesi en fazla 10 A değerindedir.
- Cihaz üzerinde 1 adet RJ45 Ethernet, 1 adet USB Type-C ve 1 adet RS485 bağlantı portu yer alır.
- Hikvision, Dahua veya benzeri özel protokol kullanan interkom sistemleri bu panelle uyumlu değildir; dış ünitenin Tuya SIP protokolünü desteklemesi şarttır.
- Panel üzerindeki rölelerin toplam yükü en fazla 10 A olmalıdır, sınır değerlerin üzerinde yük bağlamayın.
- Bu kontrol paneli Home Assistant ile kullanılamaz ve Zigbee2MQTT koordinatörü olarak çalışmaz.
Uygulamaya ekleme
- Paneli çalıştırıp Tuya Smart veya Smart Life uygulamasını açın.
- Uygulamada panel ekleme adımlarını tamamlayarak cihazı hesabınıza kaydedin.
- Mevcut Zigbee ve Bluetooth alt cihazlarınızı doğrudan panel ekranını kullanarak ekleyin.
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Dahili köprü yönetimi
Harici bir ağ geçidine gerek kalmadan tüm Zigbee ve Bluetooth uyumlu sensör, anahtar ve prizleri doğrudan panele tanıtabilirsiniz. Wi-Fi üzerinden 64, kablolu Ethernet bağlantısıyla 128 alt cihaza kadar destekler.
Fiziksel butonlara senaryo atama
Panelin yan tarafında bulunan 4 adet programlanabilir fiziksel butona dilediğiniz başlat-çalıştır senaryolarını atayarak tek dokunuşla kontrol sağlayabilirsiniz.
Müzik çalma ve hoparlör kullanımı
Spotify entegrasyonu üzerinden müzik dinleyebilir, telefonunuzu Bluetooth ile bağlayarak paneli hoparlör olarak kullanabilir veya 8 GB dahili depolamadaki yerel müzikleri çalabilirsiniz.
SIP interkom ve kapı kontrolü
Aynı ağ anahtarına bağlı Tuya SIP destekli interkom cihazları arasında internet olmadan görüntülü görüşme yapabilir ve kapı kilidini ekran üzerinden açabilirsiniz.
Ekran ve tema özelleştirme
Panel arayüzünde koyu, sıcak ve mavi olmak üzere 3 farklı tema seçebilir; arka planı hazır duvar kağıtları veya kendi fotoğrafınızla özelleştirebilirsiniz.
Sorun giderme
Dış kapı diyafonu veya interkom panelle eşleşmiyor.
İnterkom özelliğinin çalışması için dış ünitenin Tuya SIP protokolünü desteklemesi ve panel ile aynı ağ anahtarına (switch) bağlı olması gerekir. Hikvision ve Dahua gibi kendi protokollerini kullanan sistemler desteklenmez.
Tuya uygulamasında kayıtlı otomasyonlar panel ekranında listelenmiyor.
ZKP-10 aynı Tuya hesabına bağlandığında tüm cihazlar ve senaryolar ekrana gelir; ancak otomatik kurallar panelde görünmez, sadece başlat-çalıştır (tap-to-run) tipi senaryolar desteklenir.
Cihaz Home Assistant sisteminde tanınmıyor.
Kontrol panelleri Home Assistant platformunu desteklemez ve Zigbee2MQTT koordinatörü olarak kullanılamaz.
Sık sorulanlar
ZKP-10 paneli için harici bir Zigbee köprüsüne ihtiyaç var mı?
Hayır. Panelde dahili Zigbee 3.0 ve Bluetooth 5.0 köprüsü bulunur, uyumlu cihazları doğrudan panele tanıtabilirsiniz.
Panel üzerinden hangi sesli asistanlar kullanılabilir?
Panelde İngilizce dilinde yerleşik Amazon Alexa desteği bulunur. Google Asistan panel içine dahili değildir, ayrı bir hoparlör gerektirir.
Panel en fazla kaç adet alt cihazı yönetebilir?
Wi-Fi bağlantısı ile 64 adede kadar, kablolu Ethernet bağlantısı yapıldığında ise 128 adede kadar alt cihaz bağlanabilir.
Mevcut Tuya hesabımdaki cihazlar panele otomatik aktarılır mı?
Evet. ZKP-10 aynı Tuya hesabına eklendiğinde hesabınızdaki tüm cihazlar ve başlat-çalıştır senaryoları panele otomatik olarak gelir.
Panelin arayüz dili nedir?
Kontrol paneli Türkçe arayüz desteğine sahiptir.
İnterkom görüşmesi için internet bağlantısı zorunlu mu?
Hayır. Destekleyen Tuya SIP interkom cihazları aynı ağ anahtarına (switch) bağlı olduğunda internet olmadan da görüntülü görüşme yapılabilir.
