WPA-01 · Anahtarlar

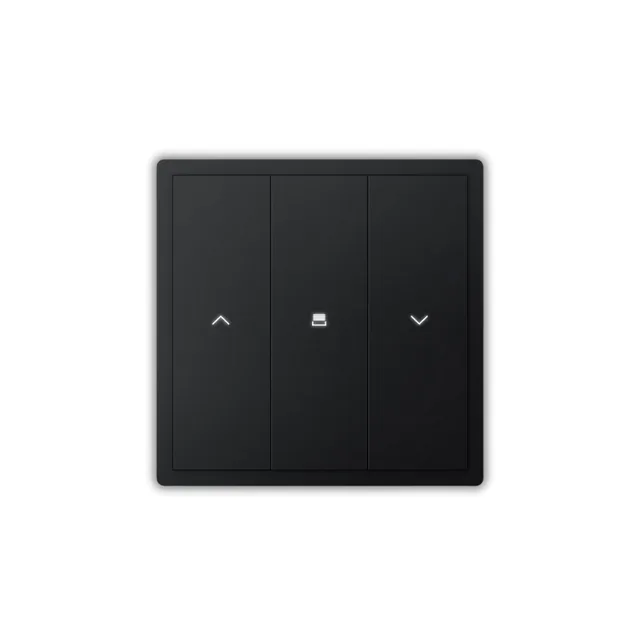

WiFi + RF Perde Panjur Mekanik Tuşlu Akıllı Duvar Anahtarı
Tuya ve Smart Life platformlarıyla uyumlu, WiFi bağlantılı mekanik tuşlu akıllı duvar anahtarıdır. Perde, panjur ve kepenk gibi motorlu sistemleri uzaktan kontrol etmeye ve programlamaya yarar.
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Ek köprü gerektirmeden doğrudan 2,4 GHz WiFi ağına bağlanır.
- Dahili 433 MHz RF alıcısı ile kumanda üzerinden kontrol edilir.
- Amazon Alexa ve Google Assistant ile sesli komutları destekler.
- Hassas ve hızlı otomatik kalibrasyon modlarına sahiptir.
- Perde ve panjur için istenen açılma yüzdesi ayarlanabilir.
- Birden fazla panjur aktüatörü grup kontrolüyle birlikte yönetilebilir.
Kutu içeriği
- WPA-01 akıllı duvar anahtarı
- Montaj vidaları
- Kullanım kılavuzu
Teknik bilgiler
- Bağlantı
- WiFi 2.4 GHz, RF 433 MHz
- Köprü
- Gerekmez
- Nötr hattı
- Gerekli
- Besleme
- AC 90-250 V 50/60 Hz
- Maks. yük
- 10A (motor toplam)
- Uygulama
- Tuya, Smart Life
- Sesli asistan
- Amazon Alexa, Google Assistant
- Montaj
- Standart 86x86 mm anahtar kasası
Kurulum
Başlamadan önce
- Anahtar kasasında nötr hattı kablosu bulunmalıdır.
- 2,4 GHz frekansında çalışan WiFi kablosuz ağı gereklidir.
- 220 V gerilimle çalışan iki yön kablolu borulu motor bulunmalıdır.
- Motorun kendi mekanik limit ayarı önceden yapılmış olmalıdır.
Kabloların belirlenmesi
Mevcut geleneksel duvar anahtarını sökün. Faz, nötr ve motor yön kablolarını kontrol kalemiyle belirleyin.
Nötr hattı bağlantısı
Motorun nötr kablosunu anahtarın nötr kablosuyla ortak olarak N klemensine bağlayın.
Faz ve yön kablolarının bağlantısı
Faz kablosunu L girişine bağlayın. Motorun aşağı ve yukarı yön kablolarını L1 ve L2 çıkış klemenslerine bağlayın.
Duvar kasasına montaj
Anahtar gövdesini standart 86x86 kasa içine yerleştirip vidalarla sabitleyin.
Bağlantıda dikkat edilecekler
- Klemens bağlantılarında L faz, N nötr, L1 ve L2 ise motor yön kablosu çıkışlarıdır.
- Motorun nötr kablosu ile anahtarın nötr kablosu ortaklanarak bağlanmalıdır.
- Cihaz 220 V borulu motorlarla uyumludur. 10 A üzerindeki, pilli veya 12 V motorlar uygun değildir.
- Motorun mekanik limit ayarı montaj öncesinde mutlaka yapılmış olmalıdır.
- 10 A üzerinde akım çeken motorlar, pilli motorlar ve 12 V motorlar bu anahtara bağlanmamalıdır.
- Cihazı eşleştirme moduna almak için sol tuşa basılı tutulmalıdır, hızlı bas çek yöntemi uygulanmamalıdır.
Uygulamaya ekleme
- Anahtarın sol tarafında bulunan açma düğmesine 5 saniye basılı tutun.
- Gösterge ışığı yanıp sönmeye başladığında cihazın eşleştirme moduna geçtiğini teyit edin.
- Tuya veya Smart Life uygulamasını açıp cihaz ekle seçeneğiyle bağlantıyı tamamlayın.
Anahtarın soldaki açma düğmesine 5 saniye basılı tutun; ışık yanıp sönünce Tuya/Smart Life'tan ekleyin
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Işığın yanıp sönmesi | Cihaz eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Otomatik kalibrasyon
Hassas kalibrasyon seçeneğinde anahtar süreyi kendisi ölçer. Hızlı kalibrasyon seçeneğinde ise motor hareket süresi elle girilir.
Yüzdelik ara konum
Kalibrasyon tamamlandıktan sonra panjurun veya perdenin açılma yüzdesi mobil uygulama üzerinden kademeli olarak ayarlanabilir.
Motor yönünün değiştirilmesi
Motor ters yönde çalışıyorsa kabloları değiştirmeden uygulama üzerinden motor dönüş yönünü tersine çevirebilirsiniz.
Zamanlama programı
Belirtilen gün ve saatlerde panjurun otomatik olarak açılması veya kapanması için zamanlama ayarlanabilir.
Grup kontrolü
Birden fazla panjur anahtarı tek bir gruba eklenerek tek komutla eşzamanlı olarak yönetilebilir.
RF kumanda kullanımı
Cihazda hazır bulunan 433 MHz RF alıcı sayesinde uyumlu harici kumanda ile internet bağlantısı olmadan da kontrol yapılabilir.
Sorun giderme
Motor yönü ters çalışıyor
Kablo bağlantılarına dokunmayın. Mobil uygulama üzerinden motor dönüş yönü ayarını tersine çevirin.
Yüzdelik ara konum ayarı doğru çalışmıyor
Uygulama üzerinden hassas veya hızlı kalibrasyon işlemini tamamlayın. Ara konum ayarları yalnızca kalibrasyon sonrasında doğru çalışır.
İnternet bağlantısı kesildi
Duvar üzerindeki mekanik tuşlar ve RF kumanda çalışmaya devam eder. Saat programları ve mobil uzaktan erişim internet bağlantısı gelene kadar bekler.
Sık sorulanlar
Bu anahtarı kullanmak için ek köprü gerekli midir?
Hayır. WiFi bağlantısıyla doğrudan çalıştığından Zigbee modellerin aksine ek köprü gerektirmez.
Siri veya Apple HomePod ile sesli kontrol yapılabilir mi?
Hayır. Tuya ekosisteminde Siri desteği bulunmaz. Sesli kontrol Amazon Alexa ve Google Assistant ile sağlanır.
RF kumanda paket içeriğine dahil midir?
Hayır. Anahtarın içinde 433 MHz alıcı hazırdır fakat RF kumanda ayrı olarak satılır.
Hangi motor modelleriyle uyumludur?
220 V ile çalışan ve iki yön kablosu bulunan borulu motorlarla uyumludur. 10 A üzerindeki, pilli veya 12 V motorlarla kullanılamaz.
Hangi renk seçenekleri bulunmaktadır?
Beyaz, gri ve siyah olmak üzere üç farklı renk seçeneği mevcuttur. Tüm renk varyantlarının teknik özellikleri aynıdır.
Anahtarın kontrolü diğer ev sakinleriyle paylaşılabilir mi?
Evet. Uygulama üzerinden cihaz paylaşımı yapılarak birden fazla telefonla kontrol sağlanabilir.
Perde veya panjurun açılma seviyesi istenen oranda ayarlanabilir mi?
Evet. Uygulama üzerinden istenen açılma yüzdesi kademeli olarak belirlenebilir.
