ZTA-03 · Anahtarlar

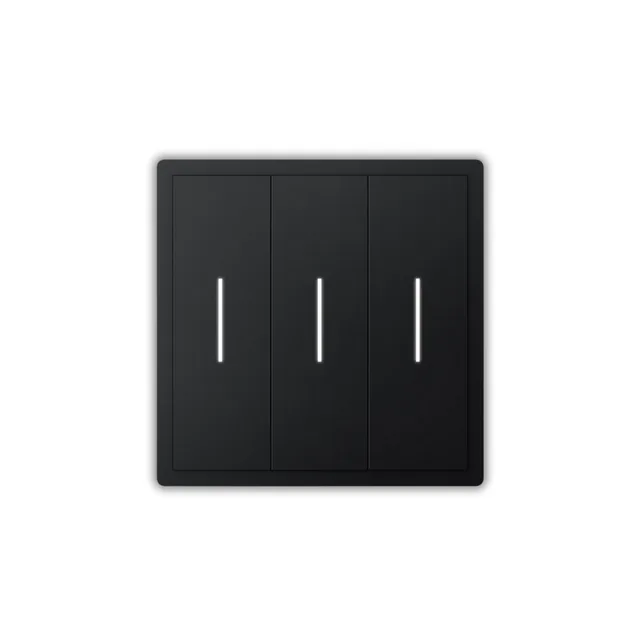

Zigbee Üçlü Mekanik Tuşlu Akıllı Duvar Anahtarı
Novato ZTA-03, Tuya ve Smart Life platformlarıyla uyumlu Zigbee üçlü mekanik tuşlu akıllı duvar anahtarıdır. Üç ayrı aydınlatma hattını fiziksel tuşlar üzerinden, mobil uygulamadan veya senaryolarla yönetmenizi sağlar.
- Zigbee
- Köprü gerekir
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Her çıkış kanalı için 10 A akım ve 1000 W LED yük kapasitesi taşır.
- Zigbee ağında router olarak çalışıp sinyal tekrarlayıcı görevi üstlenir.
- Amazon Alexa ve Google Assistant ile sesli komut üzerinden yönetilebilir.
- Mekanik tuşların orta bölümünde durum LED ışık göstergesi yer alır.
- Elektrik kesintisi sonrasında son çalışma durumunu hatırlama özelliğine sahiptir.
- Gövdesi yangına dayanıklı polikarbonat malzemeden üretilmiştir.
Kutu içeriği
- ZTA-03 Akıllı duvar anahtarı
- Montaj vidaları
- Kılavuz
Teknik bilgiler
- Bağlantı
- Zigbee 3.0
- Köprü
- Gerekli
- Nötr hattı
- Gerekli
- Besleme
- AC 100-240V, 50/60 Hz
- Maks. yük
- 3 × 10A / 3 × 1000W LED
- Uygulama
- Tuya, Smart Life
- Sesli asistan
- Amazon Alexa, Google Assistant
- Montaj
- Sıva altı kasa (iç çap >60 mm, iç derinlik >40 mm)
- Cihaz tipi
- Router (Sinyal tekrarlayıcı)
- Bekleme gücü
- 0,2W
Kurulum
Başlamadan önce
- Tuya veya Smart Life uyumlu bir Zigbee köprüsü bulunmalıdır.
- Anahtar kasasında nötr kablo hattı bulunmalıdır.
- Sıva altı kasanın iç çapı 60 mm üzerinde ve iç derinliği 40 mm üzerinde olmalıdır.
Kablo tespiti
Mevcut anahtarı sökün. Kontrol kalemi yardımıyla faz, nötr ve üç ayrı lamba kablosunu belirleyin.
Kablo bağlantısı
Faz kablosunu L girişine, nötr kablosunu N girişine bağlayın. Lamba kablolarını L1, L2 ve L3 çıkışlarına takın.
Bağlantıda dikkat edilecekler
- L klemensine faz, N klemensine nötr bağlanmalıdır. Aydınlatma hatları L1, L2 ve L3 klemenslerine bağlanmalıdır.
- Montaj yapılacak sıva altı kasanın iç çapı 60 mm ve derinliği 40 mm üzerinde olmalıdır.
- Çıkışlara priz, kombi, motor veya şofben bağlanmamalıdır. Yalnızca aydınlatma armatürleri bağlanmalıdır.
- Cihaz nötr bağlantısı olmadan çalışmaz, montaj yuvasında nötr kablosu bulunduğundan emin olun.
Uygulamaya ekleme
- Sol tuşa 5 saniye basılı tutun.
- Tuş üzerindeki göstergenin hızlı yanıp söndüğünü kontrol edin.
- Tuya veya Smart Life uygulamasında Zigbee köprünüzün detay sayfasını açın.
- Köprünün sayfasından Zigbee alt cihaz ekle butonunu kullanarak anahtarı ekleyin.
Sol tuşa 5 saniye basılı tutun. Gösterge ışığı hızlı yanıp sönmeye başladığında anahtar sıfırlanır ve eşleştirme moduna girer.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Hızlı yanıp sönen LED | Cihaz sıfırlanmıştır ve Zigbee eşleştirme modundadır. |
| Tuş ortasındaki LED ışık | Tuşların durum göstergesidir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.
Kullanım
Uzaktan kontrol
Evde bulunmadığınız zamanlarda aydınlatmaları mobil uygulama üzerinden açıp kapatabilirsiniz.
Zamanlama ve gecikmeli kapatma
Belirli saatlerde ışıkların otomatik açılıp kapanmasını sağlayabilir veya açıldıktan belirli bir süre sonra kapanmasını kurabilirsiniz.
Elektrik kesintisi hafızası
Elektrik geri geldiğinde çıkışların açık, kapalı veya önceki konumda başlamasını uygulama üzerinden seçebilirsiniz.
Paylaşımlı kontrol
Cihaz kullanımını mobil uygulama üzerinden 20 kişiye kadar diğer kullanıcılarla paylaşabilirsiniz.
Sorun giderme
Cihaz Tuya veya Smart Life ana ekranındaki arama bölümünde görünmüyor.
Anahtar doğrudan ana menüden eklenemez. Uygulamadaki Zigbee köprüsünün sayfasına girip alt cihaz ekle seçeneğini kullanın.
Anahtar eşleştirme moduna geçmiyor.
Sol tuşa 5 saniye basılı tutun ve tuş ortasındaki gösterge ışığının hızlı yanıp sönmeye başladığını kontrol edin.
Anahtar sıva altı buat veya montaj kasasına oturmuyor.
Sıva altı kasanızın iç derinliğinin 40 mm ve iç çapının 60 mm üzerinde olduğunu teyit edin.
Sık sorulanlar
İnternet bağlantısı kesildiğinde anahtar çalışır mı?
Fiziksel mekanik tuşlar çalışmaya devam eder. Köprü içine kaydedilmiş yerel Zigbee senaryoları çalışır ancak mobil uygulama üzerinden uzaktan kontrol sağlanamaz.
Anahtar nötr hattı olmadan çalışır mı?
Hayır, bu model nötr hattı olmadan çalışmaz. Nötr hattı olmayan buatlar için alternatif olarak ZNR03 nötrsüz röle kullanılabilir.
Home Assistant ve Zigbee2MQTT sistemleriyle uyumlu mudur?
Evet, cihaz Zigbee2MQTT veritabanında yer alır ve doğrudan kullanılabilir.
Bu anahtara priz, şofben, kombi veya motor bağlanabilir mi?
Hayır, çıkışlar yalnızca aydınlatma armatürleri içindir. Priz, motor, kombi ve şofben bağlantıları için kuru kontak röle kullanılmalıdır.
Çıkış başına bağlanabilecek maksimum güç nedir?
Her çıkış kanalı en fazla 10 A akım ve 1000 W LED gücü taşır.
Benzer ürünlerle farkı
Bu ürünle ilgili sorunuz mu var? Ürün kodunu yazarak WhatsApp destek hattına iletebilirsiniz.
