ZNR03 · Röleler

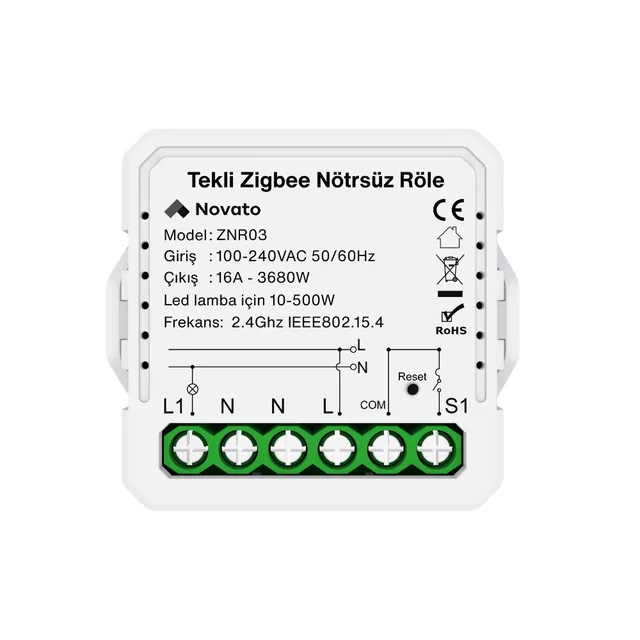

Zigbee Nötrsüz Tek Çıkışlı Röle

Tuya ve Smart Life uyumlu bu röle, nötr hattı gerektirmeden tek çıkışlı aydınlatma kontrolü sağlar. Mini boyutu sayesinde duvar anahtarı arkasına yerleştirilebilir.

Zigbee
Köprü gerekir
Nötr gerekmez

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Nötr hattı olmayan eski elektrik tesisatlarında çalışabilir.
Fiziksel anahtar bağlantısı için anahtar girişine sahiptir.
Zigbee2MQTT ve Home Assistant ile tam uyumlu çalışır.
Zigbee ağında uç cihaz olarak çalışır ve sinyal tekrarlamaz.
Kompakt boyutları sayesinde anahtar arkası montaja uygundur.

Kutu içeriği

Zigbee Nötrsüz Tek Çıkışlı Röle

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Gerekli
Nötr hattı: Gerekmez
Çıkış sayısı: 1
Boyut: 39 x 39 x 18 mm
Maks. yük: 16A / 3680W (LED: 10-500W)
Uygulama: Tuya, Smart Life
Ağ rolü: End Device (Uç cihaz)
Sesli asistan: Amazon Alexa, Google Assistant, Siri

Kurulum

Başlamadan önce

Zigbee köprü cihazı

Tesisat tespiti
Mevcut duvar anahtarını sökün. Faz hattını ve lambaya giden ucu belirleyin.
Röle besleme ve yük bağlantısı
Rölenin L girişine faz kablosunu, L1 çıkışına ise lambaya giden kabloyu bağlayın.
Anahtar bağlantısı
Fiziksel anahtarla kontrol için anahtarın girişini COM ucuna, çıkışını S ucuna bağlayın.

Bağlantıda dikkat edilecekler

Röleye nötr kablosu bağlanmaz. Lambanın nötr ucu tesisatta kalmalıdır.
Nötrsüz kurulumda röle üzerindeki N klemensleri boş bırakılmalıdır.
COM ve S1 klemenslerine kesinlikle faz verilmemelidir.

Uygulamaya ekleme

Cihazı Zigbee köprünüz üzerinden uygulamaya tanıtın.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Kontrol yöntemleri

Cihazı mobil uygulama, fiziksel duvar anahtarı ve sesli komutlar üzerinden yönetebilirsiniz.

Uygulama özellikleri

Tuya veya Smart Life uygulamasında uzaktan kontrol, akıllı zamanlama, grup kontrolü, senaryolar, paylaşımlı kontrol, geri sayım ve döngüsel çalışma fonksiyonlarını kullanabilirsiniz.

Sesli asistan desteği

Amazon Alexa, Google Assistant ve senaryo üzerinden Siri ile sesli kontrol sağlayabilirsiniz.

Sorun giderme

LED lamba kapalıyken titriyor veya göz kırpıyor.

10 W altındaki bazı LED lambalarda kapalıyken hafif göz kırpma yaşanabilir. Bu durumda lambaya paralel harici bir kapasitör bağlanmalıdır. Kapasitör kutu içeriğinde bulunmaz, harici olarak temin edilmelidir.

Sık sorulanlar

Nötr kablosu olmayan bir tesisatta bu röle çalışır mı?

Evet. Bu ürün özellikle nötr hattı bulunmayan eski tesisatlar için tasarlanmıştır ve nötr kablosu gerektirmez.

Kutu içeriğinde kapasitör var mı?

Hayır. Kutuda sadece röle bulunur ve kapasitör yer almaz. Röle kapasitör olmadan da çalışır. Bazı LED lambalarda titreşim oluşursa harici kapasitör ayrıca temin edilmelidir.

Home Assistant ve Zigbee2MQTT ile uyumlu mu?

Evet. Zigbee2MQTT veritabanında yer alır ve tüm özellikleriyle yerel olarak kullanılabilir.

Bu röle Zigbee ağında sinyal tekrarlar mı?

Hayır. Uç cihaz tipindedir ve ağ sinyalini tekrarlamaz.

ZNR01 modeli ile farkı nedir?

ZNR03, ZNR01 modelinin güncellenmiş sürümüdür. Daha kararlı çalışır ve daha geniş LED lamba uyumluluğu sunar.
