ZKM02 · Röleler

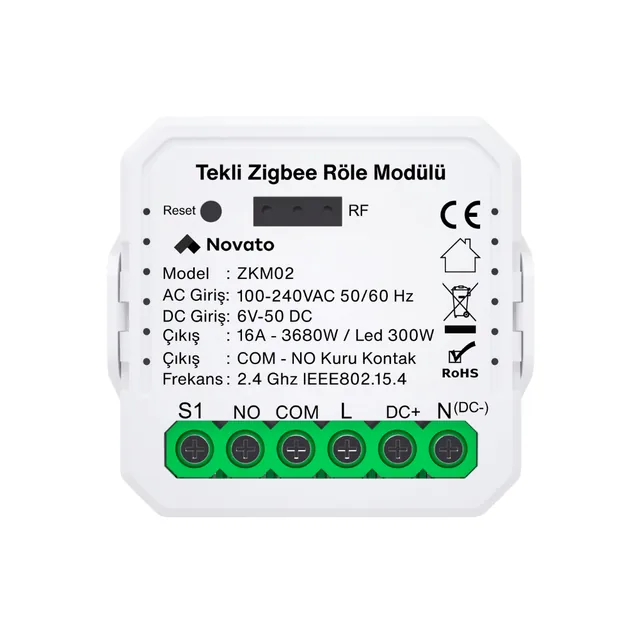

Zigbee AC DC Kuru Kontak Röle

Bu cihaz, 100–240V AC veya 6–50V DC besleme ile çalışabilen tek kanallı bir Zigbee akıllı röledir. Kuru kontak çıkışı ve 16A yük anahtarlama kapasitesi sayesinde kapı motoru, kombi veya aydınlatma hatlarını kontrol etmenizi sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

100–240V AC veya 6–50V DC geniş çalışma gerilimi aralığı
Voltaj vermeyen COM ve NO kuru kontak çıkış yapısı
16A ve 3680W değerine kadar yük anahtarlama desteği
Nötr hattından tetiklenen harici anahtar (S1) girişi
Sigorta rayı montajına ve buat içine uygun kompakt boyut
Zigbee ağında sinyal aktarıcı (router) olarak çalışma özelliği

Kutu içeriği

Röle
Bağlantı şeması

Teknik bilgiler

Bağlantı: Zigbee 3.0
Köprü: Gerekli (Tuya uyumlu Zigbee köprüsü)
Besleme: 100–240V AC veya 6–50V DC
Maks. yük: 16A / 3680W (LED 300W)
Nötr hattı: Gerekli (AC beslemede)
Çıkış tipi: Kuru kontak (COM-NO)
Montaj: Sigorta rayı (DIN ray), buat içi, anahtar arkası
Uygulama: Tuya, Smart Life, eWelink
Sesli asistan: Amazon Alexa, Google Asistan (köprü ile)

Kurulum

Başlamadan önce

Tuya uyumlu bir Zigbee 3.0 köprüsü
AC besleme bağlantısında nötr hattı

Besleme bağlantısı
Elektrik beslemesini kesin. AC kullanımda L ve N klemenslerine, DC kullanımda ise DC+ ve DC− klemenslerine besleme kablolarını bağlayın.
Kuru kontak bağlantısı
Kontrol edilecek motor veya kombi gibi cihazların tetik ya da buton uçlarını COM ve NO klemenslerine bağlayın.
220V yük bağlantısı
Aydınlatma gibi bir yük sürecekseniz COM klemensine L hattından köprü atın. Yükün fazını NO klemensine bağlayın ve nötr hattını doğrudan N klemensine verin.
Harici anahtar bağlantısı
Fiziksel anahtar kullanacaksanız nötr (N) veya DC eksi (DC−) hattından bir kabloyu anahtarın bir ucuna, diğer ucunu ise S1 klemensine bağlayın.

Bağlantıda dikkat edilecekler

COM ve NO çıkışları kuru kontak yapısındadır. Bu çıkışlar voltaj vermez, yalnızca iki ucu birleştirir.
S1 girişine kesinlikle faz (L) bağlamayın. Bu giriş nötr (N) hattı veya DC kullanımda eksi (DC−) hattı üzerinden tetiklenir.
Cihaz üzerinde normalde kapalı (NC) klemensi bulunmaz, yalnızca COM ve NO klemensleri yer alır.
Harici panel veya sensör kuru kontağı ile tetikleme yapılacaksa kontağın bir ucu N veya DC− hattına, diğer ucu S1 girişine bağlanmalıdır.

Uyarılar

Harici panel veya sensör röle çıkışına faz verip S1 klemensine taşımayın.
LED aydınlatma bağlandığında maksimum yük sınırının 300W olduğunu dikkate alın.

Uygulamaya ekleme

Cihaza enerji verin ve Reset düğmesine yaklaşık 5 saniye basılı tutun.
Işık hızlı yanıp sönmeye başladığında Tuya veya Smart Life uygulamasında Zigbee köprünüzün sayfasını açın.
Köprü arayüzünden alt cihaz ekleme seçeneğini kullanarak eşleştirmeyi tamamlayın.

Eşleştirme modu ve sıfırlama

Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce köprünün sayfasından "Zigbee alt cihaz ekle" ile ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.

Gösterge ışıkları

Durum	Anlamı
Enerji verildiğinde ışığın yanmaması	Normal durumdur ve arıza değildir. Işık yalnızca eşleştirme sırasında yanıp söner.
Işığın hızlı yanıp sönmesi	Cihaz eşleştirme ve sıfırlama modundadır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Kısa süreli çalışma (Inching)

Cihazın birkaç saniye çalışıp otomatik kapanmasını sağlayabilirsiniz. Bu özellik garaj kapısı veya kapı otomatiği tetiklemelerinde darbe vermek için kullanılır.

Kombi kontrolü

Cihaz kombinin oda termostatı girişine bağlanarak uzaktan tetikleme ve zaman programı oluşturma imkanı sunar.

Rastgele çalışma modu

Güvenlik amacıyla evde biri varmış izlenimi vermek için cihazın rastgele zamanlarda açılıp kapanmasını sağlayabilirsiniz.

Ağ menzili genişletme

Şebekeden beslenen bu röle Zigbee ağında router görevi görerek pilli sensörlerin menzilini uzatır.

Home Assistant entegrasyonu

Zigbee dongle üzerinden Zigbee2MQTT veya ZHA ile yerel olarak ya da köprü üzerinden Tuya entegrasyonu ile kullanılabilir.

Sorun giderme

Enerji verildiğinde cihazın üzerindeki ışık yanmıyor

Bu durum bir arıza değildir. Cihazın ışığı normal çalışma anında yanmaz, yalnızca eşleştirme modundayken yanıp söner.

Cihaz eşleştirme moduna geçmiyor veya LED yanıp sönmüyor

Reset düğmesine kısa süreli basıp bırakmak yerine yaklaşık 5 saniye basılı tutun. Yanıt vermezse cihazın elektriğini kesip tekrar verin.

Cihaz doğrudan evdeki Wi-Fi ağına bağlanmıyor

Bu ürün Zigbee ile çalışır ve Wi-Fi ağına doğrudan bağlanmaz. Kullanım için Tuya uyumlu bir Zigbee köprüsü edinmeniz gerekir.

Kuru kontak çıkışından elektrik voltajı alınamıyor

COM ve NO klemensleri kuru kontak çıkışıdır ve kendiliğinden voltaj üretmez. 220V yük sürmek istiyorsanız COM klemensine L hattından köprü bağlantısı yapın.

Harici anahtara basıldığında röle tetiklenmiyor

S1 klemensine faz hattı gelmediğinden emin olun. Anahtar bağlantısı fazdan değil, nötr hattından veya DC eksi kutbundan tetiklenmelidir.
