ZRM01 · Röleler

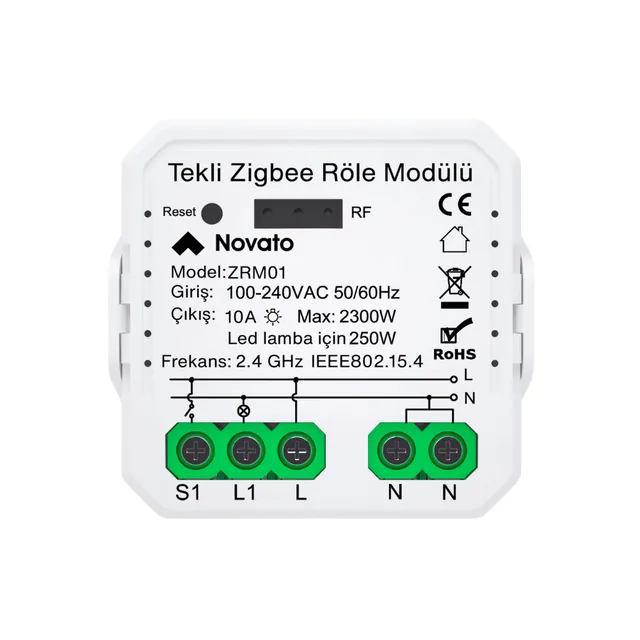

Zigbee Tek Çıkışlı Röle

ZRM01, standart anahtar kasalarına uyum sağlayan mini boyutlu ve tek çıkışlı bir Zigbee akıllı röledir. Geleneksel anahtarlarınızı akıllı hale getirerek bağlı aydınlatmaları ve cihazları uzaktan kontrol etmenizi sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

10 Amper ve 2300 W maksimum yük kapasitesine sahiptir.
Şebekeden beslendiği için Zigbee ağında sinyal tekrarlayıcı router olarak çalışır.
39x39x18 mm kompakt boyutları sayesinde standart duvar kasalarına sığar.
Standart aç/kapa veya yaylı bas-çek anahtar türleriyle uyumludur.
Elektrik kesintisi sonrasında son çalışma durumunu hatırlar.
Zigbee2MQTT ve Home Assistant sistemleri ile tam uyumlu çalışır.

Kutu içeriği

Röle modülü

Teknik bilgiler

Bağlantı: Zigbee 2.4 GHz
Köprü: Gerekli
Nötr hattı: Gerekli
Besleme: AC 100-240V
Maks. yük: 10 A / 2300 W (LED 250 W)
Boyutlar: 39 x 39 x 18 mm
Cihaz tipi: Router (Sinyal tekrarlayıcı)
Uygulama: Tuya Smart, Smart Life
Kasa vida aralığı: 60 mm

Kurulum

Başlamadan önce

Cihazın çalışması için uyumlu bir Zigbee köprüsü gereklidir.
Montaj yapılacak anahtar kasasında nötr kablosu bulunmalıdır.

Hat tespiti
Geleneksel anahtarı sökün ve faz ile nötr hatlarını kontrol kalemi ile belirleyin. Nötr hattı yoksa en yakın kaynaktan çekin.
Besleme ve lamba bağlantısı
Röleyi faz ve nötr hattıyla besleyin. Lambaya giden kabloyu L1 çıkışına bağlayın.
Duvar anahtarı bağlantısı
Mevcut duvar anahtarının girişine faz kablosunu, çıkışını ise rölenin S1 girişine bağlayın.

Bağlantıda dikkat edilecekler

Klemens bağlantıları S1, L1, L ve N şeklindedir. S1 anahtar girişi fazdan beslenir, L1 ise lambaya faz çıkışıdır.
Cihazın çıkışı fazdır, kuru kontak çıkışı değildir.
Duvar anahtarınızın çıkışını S1 klemensine bağladığınızda fiziksel anahtar üzerinden kontrole devam edebilirsiniz.

Uyarılar

Cihazın çalışması için nötr kablosu zorunludur, nötrsüz hatlara bağlamayın.
10 Amper üzerinde akım çeken yükler için araya uygun bir kontaktör bağlayın.

Uygulamaya ekleme

Cihaza ilk enerjiyi verin veya gösterge hızlı yanıp sönmüyorsa Reset düğmesine yaklaşık 5 saniye basılı tutun.
Tuya veya Smart Life uygulamasında Zigbee köprünüzün sayfasını açarak Zigbee alt cihaz ekle seçeneği ile cihazı tanıtın.
Cihaz eşleştirme moduna girmezse elektriğini kesip tekrar verin.

Eşleştirme modu ve sıfırlama

Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce köprünün sayfasından "Zigbee alt cihaz ekle" ile ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.

Gösterge ışıkları

Durum	Anlamı
LED hızlı yanıp sönüyor	Cihaz sıfırlanmıştır ve eşleştirme modundadır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Anahtar tipi seçimi

Cihaz varsayılan olarak kalıcı durum anahtarı ayarıyla gelir. İsteğe bağlı olarak ayarlar üzerinden bas-çek yaylı anahtar olarak değiştirebilirsiniz.

Elektrik kesintisi davranışı

Cihaz varsayılan olarak son durumu hatırlar. Tercihinize göre elektrik kesintisi sonrasında açık veya kapalı konumda başlamasını ayarlayabilirsiniz.

Zamanlama ve otomasyonlar

Akıllı yaşam sekmesinden zamana veya diğer cihazların durumuna göre otomasyonlar oluşturabilirsiniz. Zaman bazlı senaryoların çalışması için sistemin internete bağlı olması gerekir.

Grup kontrolü

Uygulama üzerinden birden fazla cihazı gruplayarak tek dokunuşla tümünü aynı anda açıp kapatabilirsiniz.

Sesli asistan entegrasyonu

Cihazı Google Home ve Alexa üzerinden doğrudan sesle kontrol edebilirsiniz. Siri için Tuya uygulamasında senaryo oluşturup Siri Kestirmeleri kısmına ekleyebilirsiniz.
