ZRM02 · Röleler

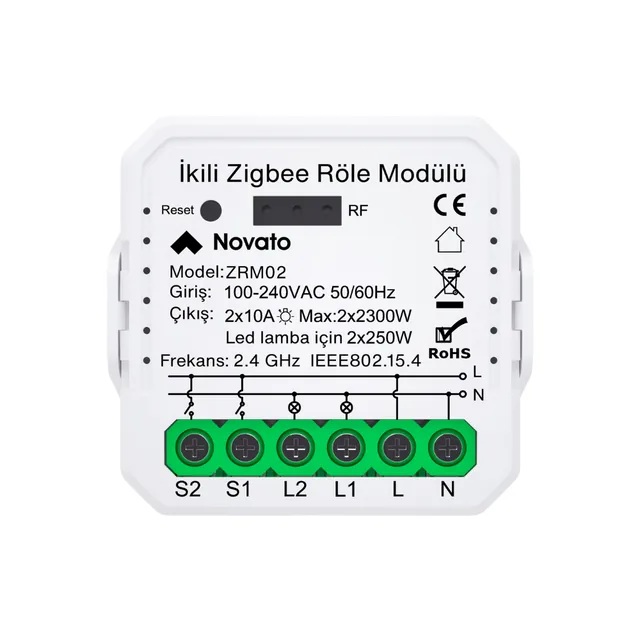

Zigbee Çift Çıkışlı Röle
Novato ZRM02, standart anahtar kasalarına uyum sağlayan iki çıkışlı bir Zigbee akıllı röledir. Mevcut duvar anahtarlarını akıllı hale getirerek iki bağımsız aydınlatma veya elektrik hattını uzaktan yönetmenize imkan tanır.
- Zigbee
- Köprü gerekir
- Nötr hattı gerekir
Genel bakış
Öne çıkanlar
- İki adet 10 amper bağımsız çıkışa sahiptir.
- Standart kalıcı durum veya bas-çek tipi anahtarlarla kullanılabilir.
- Elektrik kesintisi sonrasında son çalışma durumunu koruyabilir.
- Zigbee ağında sinyal iletici router olarak görev yapar.
- Grup kontrolü ve zamanlama senaryolarını destekler.
- Home Assistant ve Zigbee2MQTT sistemleriyle uyumlu çalışır.
Teknik bilgiler
- Bağlantı
- Zigbee 2.4 GHz
- Köprü
- Gerekli (Tuya uyumlu Zigbee köprü)
- Besleme
- AC 100-240V
- Nötr hattı
- Zorunlu
- Maks. yük
- 2x10 A (LED için 2x250 W)
- Boyutlar
- 39x39x18 mm
- Cihaz tipi
- Router
- Sesli asistan
- Amazon Alexa, Google Assistant, Siri
Kurulum
Başlamadan önce
- Tuya uyumlu Zigbee köprü gereklidir.
- Montaj alanında faz ve nötr kablosu bulunmalıdır.
- Zamana göre otomasyon kurabilmek için internet bağlantısı gerekir.
Kabloların belirlenmesi
Geleneksel anahtarı sökün, faz, nötr ve lamba kablolarını belirleyin. Nötr kablosu yoksa en yakın hattan çekin.

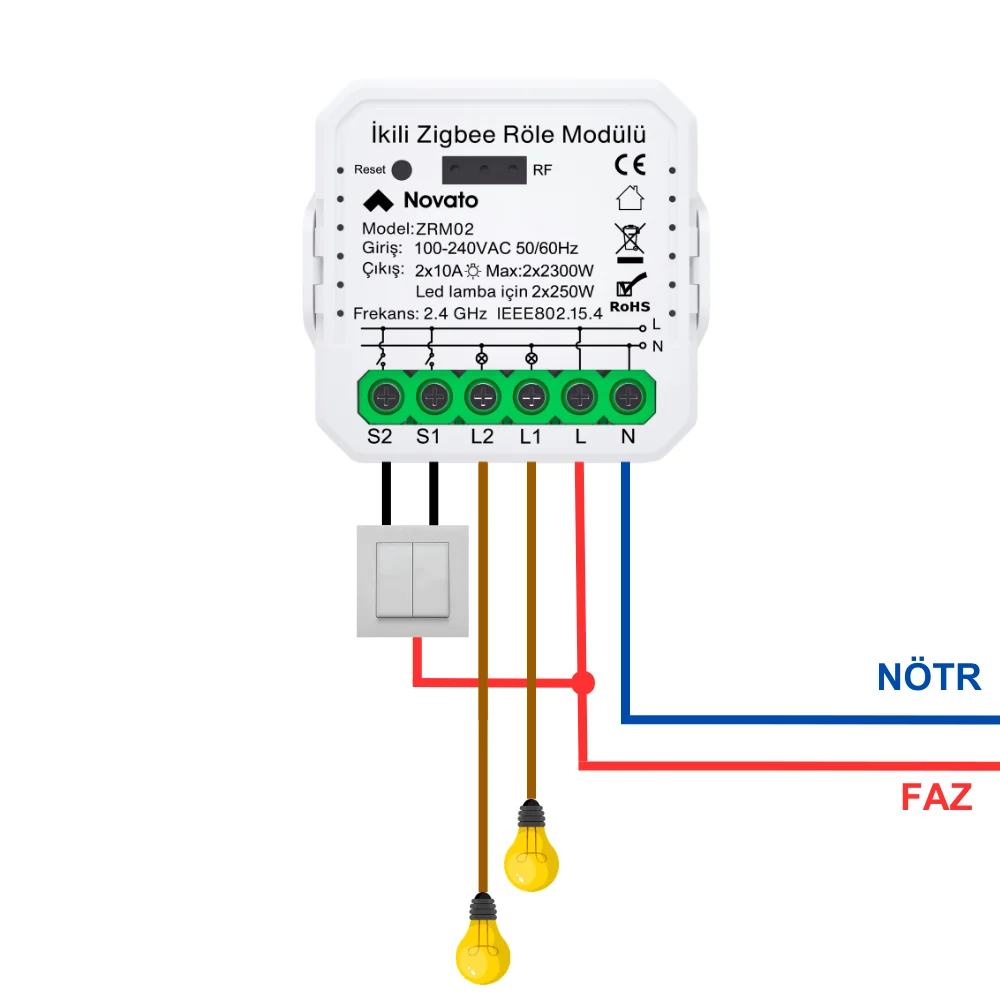

Besleme ve yük bağlantısı
Röleyi 220V faz ve nötr ile besleyin. L1 ve L2 çıkışlarına lambalara giden kabloları bağlayın.
Anahtar bağlantısı
Var olan duvar anahtarının girişine faz kablosunu, çıkışlarını ise rölenin S1 ve S2 girişlerine bağlayın.
Köprüye ekleme
Röleye elektrik verildiğinde LED yanıp sönerken Zigbee köprünüz üzerinden cihazı ekleyin.
Bağlantıda dikkat edilecekler
- Klemens dizilimi tek sıra halinde S2, S1, L2, L1, L ve N şeklindedir.
- Cihazın çalışması için nötr kablo bağlantısı şarttır.
- Cihaz kuru kontak çıkışına sahip değildir.
- Bağlanacak yük 10 amperin üzerinde ise araya uygun bir kontaktör eklenmelidir.
- 10 amperin üzerinde akım çeken su pompası gibi cihazları doğrudan röleye bağlamayın, araya kontaktör ekleyin.
Uygulamaya ekleme
- Cihaz üzerindeki Reset düğmesine yaklaşık 5 saniye basılı tutun.
- Gösterge LED ışığı hızlı yanıp sönmeye başladığında cihaz eşleştirme moduna girer.
- Uygulama içerisinden Zigbee köprünüzün sayfasına girerek alt cihaz ekleme adımını tamamlayın.
Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce köprünün sayfasından "Zigbee alt cihaz ekle" ile ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| LED hızlı yanıp sönüyor | Cihaz eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.
Kullanım
Fiziksel anahtar kontrolü
Duvar anahtarı üzerinden açma veya kapama yaptığınızda durum mobil uygulama üzerinde eş zamanlı olarak güncellenir.
Anahtar tipi seçimi
Uygulama ayarlarından anahtar türünü standart kalıcı durum veya bas-çek yaylı anahtar olarak belirleyebilirsiniz.
Elektrik kesintisi davranışı
Elektrik kesilip geldiğinde rölenin açık, kapalı veya önceki konumunda başlamasını tercih edebilirsiniz.
Grup kontrolü
Birden fazla cihazı uygulama üzerinden gruplayarak tek bir komutla aynı anda açıp kapatabilirsiniz.
Paylaşımlı kontrol
Cihaz kurulumunu tamamladıktan sonra kullanım yetkisini 20 kişiye kadar paylaşabilirsiniz.
Sesli asistan entegrasyonu
Google Home veya Alexa hesaplarınızı bağlayarak sesli komut verebilir, Siri için senaryo kestirmeleri oluşturabilirsiniz.
Gelişmiş otomasyonlar
Uygulama içerisinden zamana, konuma veya diğer cihazların durumuna bağlı akıllı senaryolar kurabilirsiniz.
Sorun giderme
Cihaz eşleştirme moduna girmiyor veya LED ışık yanıp sönmüyor.
Cihazın elektriğini kesip tekrar verin. Ardından Reset düğmesine yaklaşık 5 saniye basılı tutarak LED ışığın hızlı yanıp sönmesini sağlayın.
Zaman ayarlı otomasyonlar ve programlar çalışmıyor.
Cihaz saat bilgisini internet üzerinden temin eder. Zamana dayalı senaryoların çalışabilmesi için cihazın bağlı olduğu ağın internete erişimi olmalıdır.
Bağlanacak cihaz 10 amperden fazla akım çekiyor.
Su pompası gibi yüksek akım çeken cihazları doğrudan röleye bağlamayın. Röle ile cihaz arasına uygun bir kontaktör bağlayın.
Sık sorulanlar
Bu röle için Zigbee köprü gerekli midir?
Evet, ürün Zigbee protokolü ile iletişim kurduğu için Tuya uyumlu bir Zigbee köprü gereklidir.
Montaj sırasında nötr kablosu bağlamak şart mıdır?
Evet, rölenin çalışabilmesi için faz ve nötr kablo bağlantısı zorunludur.
Röle standart anahtar kasasına sığar mı?
Evet, 39x39x18 mm boyutları sayesinde kırma veya dökme işlemi olmadan standart kasalara monte edilebilir.
Montaj sonrasında duvar anahtarı kullanılabilir mi?
Evet, duvar anahtarınızın çıkışlarını S1 ve S2 klemenslerine bağlayarak fiziksel anahtarla kontrolü sürdürebilirsiniz.
Bas-çek tipi yaylı anahtarlar bu röleye bağlanabilir mi?
Evet, cihaz varsayılan olarak kalıcı durum anahtarıyla gelir ancak uygulama ayarlarından yaylı anahtar tipine çevrilebilir.
Cihazı en fazla kaç kişi kullanabilir?
Cihazı kendi hesabınıza kurduktan sonra 20 kişiye kadar kullanım paylaşımı yapabilirsiniz.
Elektrik kesilip geldiğinde röle hangi durumda başlar?
Cihaz varsayılan olarak son durumunu hatırlar. İsteğe bağlı olarak açık veya kapalı konumda başlayacak biçimde ayarlanabilir.
Home Assistant ve Zigbee2MQTT desteği var mıdır?
Evet, cihaz Zigbee2MQTT veritabanında yer almaktadır ve tüm fonksiyonlarıyla kullanılabilir.
Siri ile sesli kontrol yapılabilir mi?
Tuya uygulamasında oluşturulan akıllı senaryolar Siri Kestirmeleri alanına eklenerek sesli komutla çalıştırılabilir.
Ürünün garanti süresi ne kadardır?
Ürünün garanti süresi teslim tarihinden itibaren 2 yıldır.
Zigbee protokolünün sağladığı avantajlar nelerdir?
Mesh ağı desteği, yüksek güvenlik, düşük enerji tüketimi ve internetsiz yerel senaryolarda çalışabilme özellikleri sunar.
