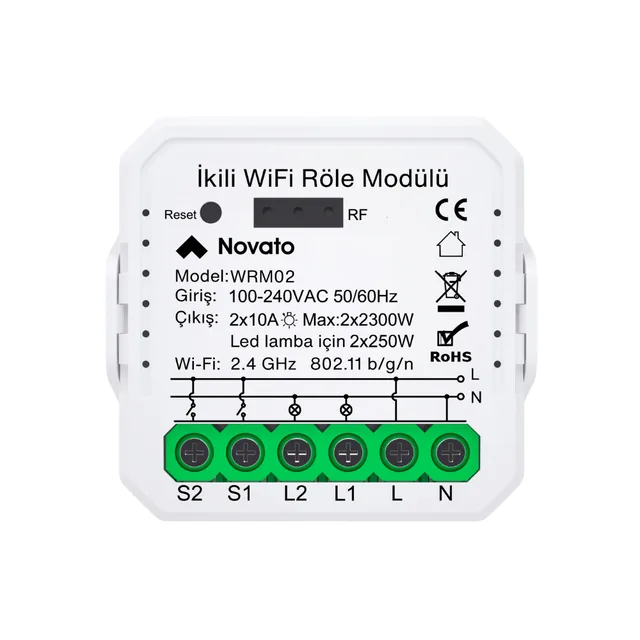

WRM02 · Röleler
WiFi Çift Çıkışlı Röle
Tuya ve Smart Life uyumlu, mini boyutlu çift çıkışlı akıllı anahtar modülüdür. İki çıkışı ve iki anahtar girişi sayesinde aydınlatma ve cihazları duvardan veya uzaktan bağımsız olarak kontrol etmenizi sağlar.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- İki çıkış ve iki anahtar girişi ile iki ayrı hattı bağımsız yönetir.
- Köprü gerektirmeden doğrudan 2,4 GHz Wi-Fi modeme bağlanır.
- 39x39x18 mm boyutları sayesinde standart anahtar kasalarına kolayca sığar.
- Kanal başına 10 A ve toplam 2300 W yüke kadar destek sunar.
- Standart kalıcı anahtarların yanında bas-çek tipi yaylı anahtarlarla da çalışır.
- Elektrik kesintisi sonrasında son çalışma durumunu hatırlar.
Kutu içeriği
- Röle cihazı
Teknik bilgiler
- Bağlantı
- Wi-Fi 2.4 GHz
- Köprü
- Gerekmez
- Besleme
- 100-240 V AC 50/60 Hz
- Nötr hattı
- Zorunlu
- Maks. yük
- 2 x 10 A (2 x 2300 W) / LED 2 x 250 W
- Boyutlar
- 39 x 39 x 18 mm
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Assistant, Siri
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi modem ağı.
- Montaj kasasında nötr ve faz kablo bağlantısı.
Hat tespiti
Mevcut anahtarı sökün, faz, nötr ve lamba kablolarını belirleyin.
Besleme bağlantısı
Röleyi 220 V şebeke faz ve nötr kabloları ile besleyin.
Lamba bağlantısı
Lambalara giden faz kablolarını L1 ve L2 klemenslerine bağlayın.
Anahtar bağlantısı
Duvar anahtarının ortak girişine faz verin, iki çıkışını S1 ve S2 klemenslerine bağlayın.
Bağlantıda dikkat edilecekler
- Klemensler tek sıra halinde S2, S1, L2, L1, L ve N olarak dizilmiştir.
- S1 ve S2 anahtar girişleri nötr ile değil, faz hattı ile beslenir.
- L1 ve L2 çıkışları 220 V faz çıkışıdır, kuru kontak bağlantı yapılmaz.
- Lambaların nötr kabloları doğrudan şebeke nötr hattına bağlanmalıdır.
- 10 amper üzerinde akım çeken su pompası gibi cihazlar için araya kontaktör bağlanmalıdır.
- Çıkışlar kuru kontak değildir, 220 V şebeke fazı verir.
- 10 amper üzerindeki elektrikli yükler kontaktör bağlanmadan doğrudan cihaza bağlanmamalıdır.
Uygulamaya ekleme
- Röleye elektrik verin ve LED göstergesinin yanıp söndüğünü kontrol edin.
- Işık yanıp sönmüyorsa Reset düğmesine yaklaşık 5 saniye basılı tutun.
- LED hızlı yanıp sönmeye başladığında Tuya veya Smart Life uygulamasından cihaz ekleme işlemini tamamlayın.
Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce Tuya/Smart Life uygulamasından cihaz ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Hızlı yanıp sönen LED | Cihaz eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Zamanlama ve programlama
Her çıkış için ayrı program, geri sayım, döngüsel çalışma veya otomatik kapatma süreleri belirleyebilirsiniz.
Sesli komut yönetimi
Cihazı Tuya uygulamasına ekledikten sonra Google Home veya Alexa hesaplarınızı bağlayarak sesle yönetebilirsiniz.
Siri kestirmeleri
Tuya uygulamasındaki Akıllı Yaşam alanından oluşturduğunuz senaryoları Siri Kestirmeleri içine aktararak sesli komut verebilirsiniz.
Paylaşımlı kullanım
Cihaz kurulumunu yaptıktan sonra uygulama üzerinden kullanım yetkisini 20 kişiye kadar paylaşabilirsiniz.
Home Assistant bağlantısı
Resmi Tuya eklentisini kurarak cihazı Home Assistant sisteminize dahil edebilirsiniz.
Grup kontrolü
Uygulama üzerinden birden fazla cihazı tek bir grup haline getirip aynı anda açıp kapatabilirsiniz.
Sorun giderme
Cihaz eşleştirme moduna girmiyor veya LED yanıp sönmüyor.
Reset düğmesine yaklaşık 5 saniye basılı tutun. Yanıt alamazsanız cihazın sigortasını kapatıp elektriğini kesin ve yeniden elektrik verin.
Zamana bağlı otomasyonlar devreye girmiyor.
Cihaz saat bilgisini internetten çeker. Zamana dayalı senaryoların çalışabilmesi için cihazın aktif bir internet bağlantısına sahip olduğunu kontrol edin.
Sık sorulanlar
Çalışması için köprü veya hub gerekir mi?
Hayır. Doğrudan 2,4 GHz Wi-Fi modeme bağlandığı için harici bir köprü gerektirmez.
Nötr kablosu olmadan çalışır mı?
Hayır. Cihazın çalışabilmesi için montaj noktasında hem faz hem de nötr hattı zorunludur.
Standart duvar anahtarı kasasına sığar mı?
Evet. 39x39x18 mm boyutlarında olduğu için kırma veya dökme işlemi yapmadan standart kasalara sığar.
Mevcut duvar anahtarı kullanılmaya devam edilebilir mi?
Evet. Duvar anahtarı çıkışları S1 ve S2 klemenslerine bağlandığında anahtardan kontrol devam eder. Anahtardan yapılan değişiklikler anlık olarak uygulamaya yansır.
Yaylı bas-çek anahtarlar ile uyumlu mudur?
Evet. Cihaz ayarları üzerinden anahtar tipi standart kalıcı durumdan bas-çek yaylı anahtara dönüştürülebilir.
Elektrik kesilip geldiğinde cihaz nasıl tepki verir?
Varsayılan olarak elektrik kesintisi öncesindeki son durumunu hatırlar. İsteğe bağlı olarak kesinti sonrası açık veya kapalı konumda açılacak şekilde ayarlanabilir.
İki ayrı kasadaki anahtarlar için tek WRM02 kullanılabilir mi?
Hayır. WRM02 aynı kasadaki komütatör anahtarlar içindir. İki ayrı kasada bulunan anahtarlar için iki adet WRM01 kullanılması gerekir.
Yalnızca tek bir anahtarım varsa bu modeli mi almalıyım?

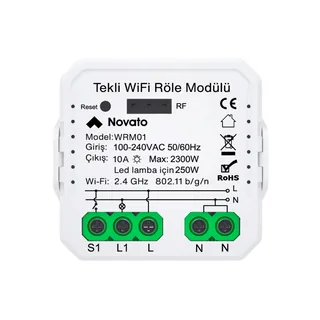

Tek anahtarlı hatlar için tek çıkışlı WRM01 modeli yeterlidir ve daha ekonomiktir.
Röle çıkışları kuru kontak mıdır?
Hayır. Çıkışlar doğrudan 220 V faz voltajı verir, kuru kontak değildir.
