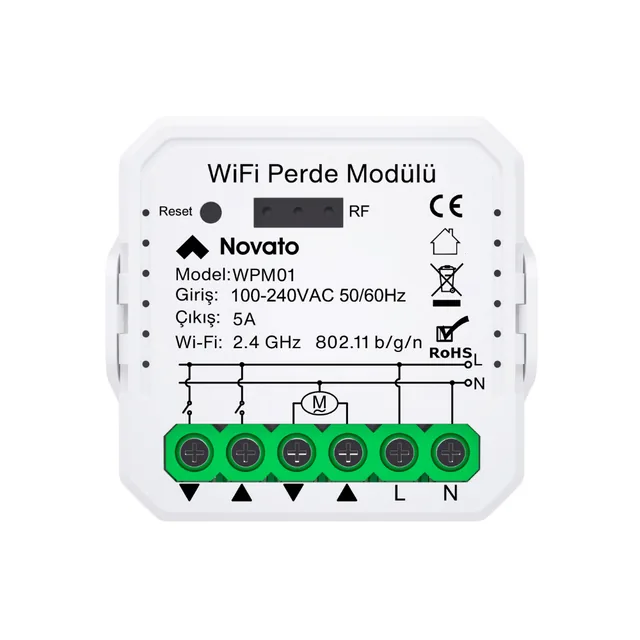

WiFi Perde Panjur Motor Rölesi
WPM01, yön kabloları ayrı olan motorlar için geliştirilmiş akıllı perde, panjur ve kepenk kontrol rölesidir. Cihazı Tuya ve Smart Life uygulamaları üzerinden uzaktan kontrol edebilirsiniz.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Ayrı bir köprü cihazı gerektirmeden doğrudan WiFi modeme bağlanır.
- Yön kabloları ayrı olan 4 kablolu motor sistemleriyle uyumludur.
- Maksimum 690W güce ve 9-10 metrekareye kadar olan kepenk ve panjurları destekler.
- Mobil uygulama üzerinden yüzdesel açılma ve kapanma oranı ayarlanabilir.
- Google Asistan, Amazon Alexa ve Siri üzerinden sesli kontrol imkanı sağlar.
- Mevcut fiziksel duvar anahtarı ile eş zamanlı kontrolü destekler.
Teknik bilgiler
- Bağlantı
- WiFi 2.4 GHz
- Köprü
- Gerekmez
- Nötr hattı
- Zorunlu
- Besleme
- AC 100-240V
- Maks. yük
- 5 A / 690 W
- Boyutlar
- 39 x 39 x 18 mm
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Google Asistan, Amazon Alexa, Siri
Kurulum
Başlamadan önce
- Çalışma için nötr kablosu zorunludur.
- 2.4 GHz frekans bandında çalışan bir WiFi modem gereklidir.
- Motorun dahili alıcısı bulunmamalı ve topraklama hariç 4 kablolu olmalıdır.

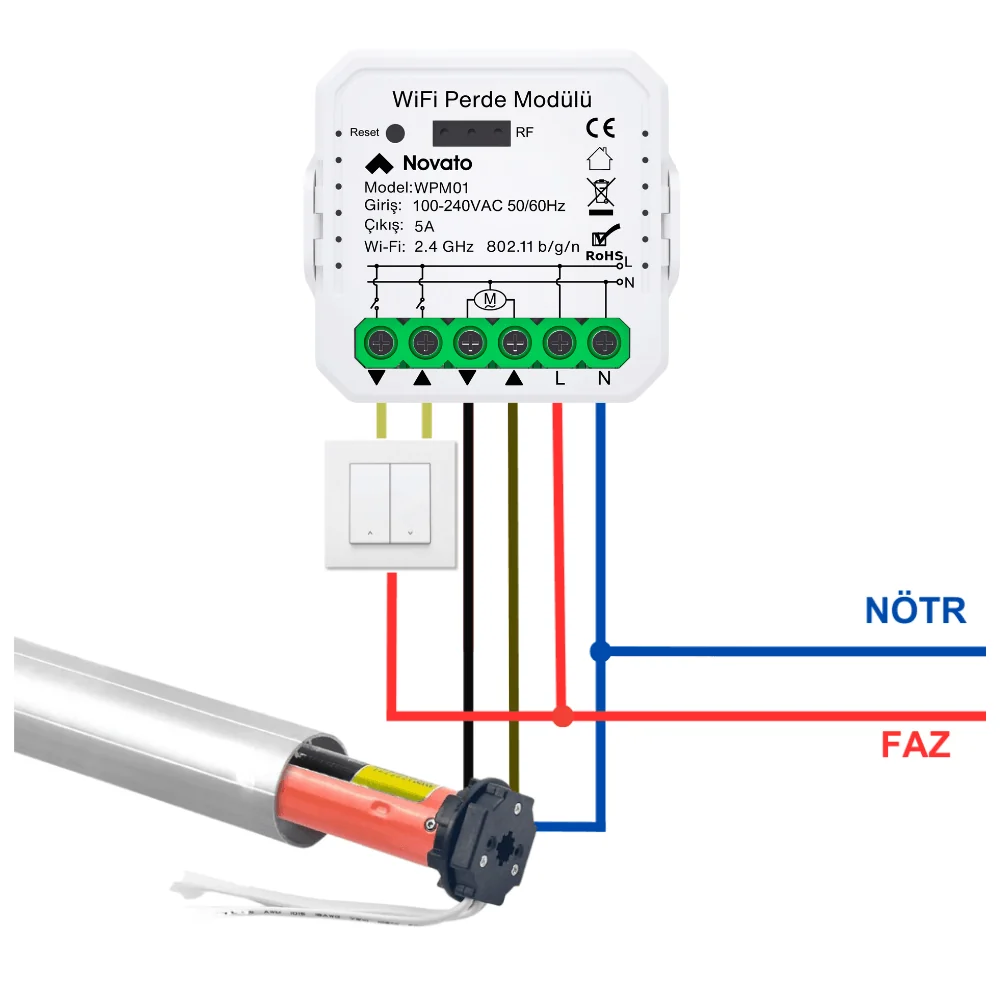

Mevcut anahtarı sökme
Geleneksel duvar anahtarını sökün. Faz, nötr ve motor yön kablolarını belirleyin.
Nötr kablosu bağlantısı
Motorun nötr kablosu ile rölenin N klemensini ortak bağlayın.
Faz ve motor yön bağlantısı
Faz kablosunu rölenin L girişine bağlayın. Motorun aşağı ve yukarı yön kablolarını rölenin çıkış uçlarına bağlayın.
Duvar anahtarı bağlantısı
Duvar anahtarının ortak girişine faz bağlayın. Anahtarın çıkışlarını rölenin anahtar girişlerine bağlayın.
Uygulamaya ekleme
Röleye elektrik verin. LED göstergesi yanıp sönerken cihazı Tuya uygulamasından ekleyin.
Bağlantıda dikkat edilecekler
- Duvar anahtarı girişleri nötr hattından değil, doğrudan faz hattından beslenir.
- Rölenin motor yön çıkışları elektriksel kilitlemelidir, iki çıkışa aynı anda enerji verilmez.
- Bu ürün 220V motor çıkışlıdır, kuru kontak değildir.
- Motorun nötr kablosu ile rölenin nötr kablosu ortak olarak bağlanmalıdır.
- Röle en çok 690W güçteki motorları destekler. Daha büyük kepenklerde aşırı yük nedeniyle röle yetersiz kalabilir.
- Dahili alıcısı olan ve duvar anahtarı desteği bulunmayan motorlara doğrudan bağlantı yapılamaz.
Uygulamaya ekleme
- Cihaz üzerindeki reset düğmesine yaklaşık 5 saniye basılı tutun.
- Gösterge LED ışığı hızlı yanıp sönmeye başladığında Tuya veya Smart Life uygulamasını açın.
- Uygulama üzerinden cihaz ekleme adımlarını takip ederek kurulumu tamamlayın.
Cihaz üzerindeki reset düğmesine (ya da reset deliğine sım iğnesiyle) yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce Tuya/Smart Life'tan cihaz ekleyin
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| LED ışığı hızlı yanıp sönüyor | Cihaz sıfırlanmıştır ve eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Yüzdesel kontrol ve kalibrasyon
Panjurun tam açılma süresini kronometre ile ölçüp kalibrasyon ayarına girebilirsiniz. Böylece uygulamada gerçek zamanlı yüzdesel durumu doğru olarak görebilirsiniz.
Zamanlama programları
Uygulamadaki akıllı yaşam bölümünden gün, saat veya gün doğumu ve gün batımına göre otomatik açılıp kapanma senaryoları tanımlayabilirsiniz.
Grup kontrolü
Tuya uygulaması üzerinden birden fazla motor rölesini tek grupta toplayabilirsiniz. Tek bir dokunuşla tüm panjurları aynı anda açıp kapatabilirsiniz.
Elektrik kesintisi hafızası
Cihaz elektrik kesintisi sonrasında varsayılan olarak son durumunu hatırlar. İsteğinize göre kesinti sonrası açık veya kapalı başlamasını da seçebilirsiniz.
Anahtar türü ayarı
Cihaz varsayılan olarak standart kalıcı aç/kapa anahtarlarla çalışır. Tercihinize göre ayarlar menüsünden bas-çek tipi yaylı anahtar moduna alabilirsiniz.
Kullanıcı paylaşımı
Cihazı kendi hesabınıza kurduktan sonra 20 kişiye kadar diğer aile üyeleriyle paylaşabilirsiniz.
Home Assistant entegrasyonu
Cihazı Tuya uygulamasına ekledikten sonra resmi Tuya eklentisi üzerinden Home Assistant sisteminize dahil edebilirsiniz.
Sorun giderme
Uygulamadaki yüzde değeri ile panjurun gerçek konumu uyuşmuyor
Panjurun tamamen açılma süresini kronometre ile ölçün. Panjur tamamen kapalıyken uygulama üzerinden kalibrasyon süresini girin.
Cihaz sıfırlanmıyor veya eşleştirme moduna geçmiyor
Reset düğmesine yaklaşık 5 saniye basılı tutun. Bu modelde bas-çek hareketi geçerli değildir. Sıfırlanmazsa elektriği kesip tekrar verin.
Zaman ayarlı senaryolar çalışmıyor
Cihaz saat bilgisini internetten çeker. Modemin ve cihazın aktif bir internet bağlantısına sahip olduğunu kontrol edin.
Motor hareket ederken zorlanıyor veya röle yanıt vermiyor
Motor gücünün en fazla 690W olduğunu doğrulayın. Röle ortalama 9-10 metrekare kepenkler için uygundur, daha büyük kepenklerde aşırı yük çekilebilir.
Sık sorulanlar
Bu röleyi çalıştırmak için köprü veya gateway gerekli midir?
Hayır. WiFi bağlantısı sayesinde doğrudan modeminize bağlanır, harici bir köprü gerektirmez.
Montajda nötr hattı bağlamak zorunlu mudur?
Evet. Cihazın çalışabilmesi için faz ve nötr hatları zorunludur.
Mevcut duvar anahtarımı kullanmaya devam edebilir miyim?
Evet. Duvar anahtarınızın çıkışlarını S1 ve S2 klemenslerine bağlayarak fiziksel anahtarla kontrolü sürdürebilirsiniz. Anahtardan yapılan kontrol uygulamaya anlık yansır.
Harici kumanda kartı bulunan kepenk motoruyla birlikte çalışır mı?
Evet. Motor kablolarını röleye aktardıktan sonra, önceki kumanda modülünün motor çıkışlarını rölenin anahtar girişlerine bağlayabilirsiniz. Bu sayede hem kumanda hem mobil uygulama üzerinden kontrol sağlanır.
Cihaz standart anahtar buat kasasına sığar mı?
Evet. Cihaz 39x39x18 mm boyutlarında üretilmiştir. Standart kasa modellerine kırma ve dökme gerektirmeden sığabilir.
Birden fazla panjur için tek röle yeterli olur mu?
Hayır. Her motor için ayrı bir röle kullanılması gerekir. Dilerseniz uygulama içinden birden çok röleyi gruplayabilirsiniz.
Dahili alıcılı ve sadece kumandalı motorlara doğrudan takılabilir mi?
Hayır. Dahili alıcısı bulunan ve yalnızca kumandayla çalışan motorlara doğrudan bağlanamaz. Yön kabloları ayrı olan 4 kablolu sistemler gereklidir.
Cihazın güvenlik ve kalite sertifikaları mevcut mudur?
Evet. Cihaz LVD Alçak Gerilim Direktifi ve EMC Elektromanyetik Uyumluluk testlerinden geçmiştir.
