WRM01 · Röleler

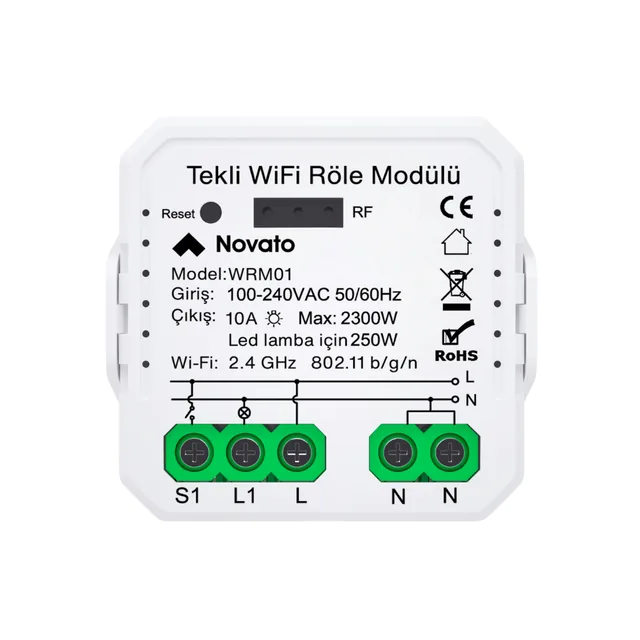

WiFi Tek Çıkışlı Röle
Tuya ve Smart Life uyumlu bu cihaz, aydınlatma ve elektrikli cihazları uzaktan yönetmenizi sağlayan tek çıkışlı akıllı röle modülüdür. Duvar anahtarı arkasına, priz kasasına veya sigorta rayına monte edilerek mevcut tesisatı akıllı hale getirir.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- 10 Amper ve 2300 Watt değerine kadar anahtarlama desteği sunar.
- Doğrudan WiFi ağına bağlanır ve harici bir köprü cihazı gerektirmez.
- 39x39x18 mm boyutları sayesinde standart anahtar kasalarına kırma dökme olmadan sığar.
- Klasik aç kapa ve yaylı bas-çek anahtar tipleriyle uyumludur.
- Elektrik kesintilerinden sonra son çalışma durumunu hatırlar.
- Zamanlama, geri sayım, döngüsel ve rastgele çalışma modlarını destekler.
Kutu içeriği
- Röle cihazı
Teknik bilgiler
- Bağlantı
- Wi-Fi 2.4 GHz 802.11 b/g/n
- Köprü
- Gerekmez
- Besleme
- 100-240 V AC 50/60 Hz
- Nötr hattı
- Zorunlu
- Maks. yük
- 10 A / 2300 W (LED lamba için 250 W)
- Boyutlar
- 39 x 39 x 18 mm
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Assistant, Siri
- Garanti
- 2 yıl
Kurulum
Başlamadan önce
- Çalışma için nötr kablo hattı bulunmalıdır.
- 2.4 GHz frekansında çalışan bir WiFi modem bağlantısı gereklidir.
Kabloları belirleme
Geleneksel duvar anahtarını sökün, faz, nötr ve lamba kablosunu belirleyin.

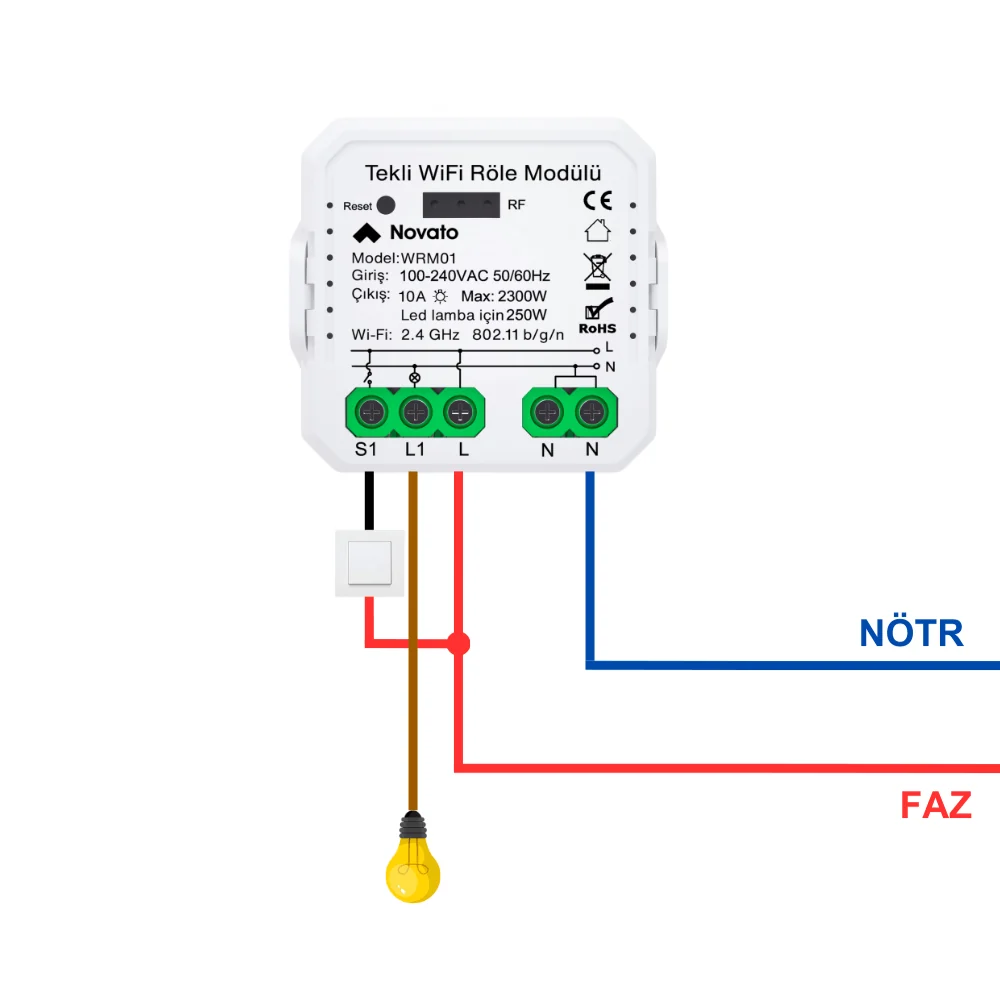

Besleme ve yük bağlantısı
Röleyi 220V faz ve nötr ile besleyip L1 çıkışına lambaya giden kabloyu bağlayın.
Anahtar bağlantısı
Duvar anahtarının girişine faz bağlayıp anahtar çıkışını rölenin S1 girişine bağlayın.
Bağlantıda dikkat edilecekler
- S1 klemensine anahtar çıkışı bağlanır ve anahtar fazdan beslenir. L klemensine faz, N klemenslerine nötr girişi ve lambanın nötrü bağlanır.
- Cihazın L1 çıkışı 220V faz verir, kuru kontak değildir ve tetik girişli sistemlere doğrudan bağlanmaz.
- Vaviyen sistemlerde mevcut vaviyen anahtarlar korunur ve anahtar çiftinin ortak çıkışı S1 klemensine bağlanır.
- Bağlanacak cihaz 10 Amper veya 2300 Watt üzerinde ise araya uygun güçte bir kontaktör bağlanmalıdır.
- Kontaktör sürülecekse kontaktör bobinlerinin 220V çalışma gerilimine sahip olması gerekir.
Uygulamaya ekleme
- Cihaza ilk enerjiyi verdiğinizde LED gösterge hızlı yanıp söner ve ürün doğrudan eşleştirme moduna girer.
- LED hızlı yanıp sönerken Tuya veya Smart Life uygulamasını açıp cihaz ekleme işlemini tamamlayın.
- Gösterge yanıp sönmüyorsa cihaz üzerindeki Reset düğmesine yaklaşık 5 saniye basılı tutun.
Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce Tuya/Smart Life uygulamasından cihaz ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Hızlı yanıp sönen LED | Cihaz sıfırlanmıştır ve eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Anahtar tipi seçimi
Cihaz varsayılan olarak klasik aç kapa anahtarlarla çalışır. İsteğe bağlı olarak uygulama ayarlarından yaylı bas-çek anahtar moduna geçirebilirsiniz.
Elektrik kesintisi durumu
Elektrik kesintisi sonrasında rölenin açık, kapalı veya kesintiden önceki durumunda başlamasını uygulama üzerinden belirleyebilirsiniz.
Grup kontrolü
Uygulama üzerinden birden fazla röleyi gruplayarak tek bir komutla aynı anda açıp kapatabilirsiniz.
Paylaşımlı kullanım
Cihazı kendi hesabınıza kurduktan sonra 20 kişiye kadar diğer kullanıcılarla paylaşabilirsiniz.
Siri Kestirmeleri
Siri ile kontrol etmek için Tuya uygulamasında bir senaryo oluşturup bu senaryoyu Siri Kestirmeleri alanına ekleyebilirsiniz.
Home Assistant entegrasyonu
Cihazı Tuya uygulamasına ekledikten sonra resmi Tuya eklentisini kullanarak Home Assistant sistemine aktarabilirsiniz.
Sorun giderme
Cihaz eşleştirme moduna girmiyor veya LED yanıp sönmüyor.
Reset düğmesine yaklaşık 5 saniye basılı tutun. Cihaz tepki vermezse elektriğini sigortadan kesip tekrar verin.
Zamana göre ayarlanan otomasyonlar çalışmıyor.
Cihaz zaman bilgisini internet üzerinden çeker. Cihazın modeme ve internete kesintisiz bağlı olduğunu kontrol edin.
Sık sorulanlar
Cihazı kullanmak için bir köprü veya ağ geçidi gerekir mi?
Hayır. Cihaz WiFi bağlantısına sahip olduğu için doğrudan modeme bağlanır ve ek bir cihaza ihtiyaç duymaz.
Nötr hattı olmadan bağlantı yapılabilir mi?
Hayır. Rölenin çalışması için faz ve nötr bağlantısı zorunludur.
Röle bağlandıktan sonra mevcut duvar anahtarı kullanılabilir mi?
Evet. Duvar anahtarı S1 girişine bağlandığında çalışmaya devam eder ve anahtarla açıp kapattığınızda uygulama durumu eş zamanlı güncellenir.
Röle standart anahtar kasalarına sığar mı?
Evet. 39x39x18 mm boyutları sayesinde kırma veya kasa değişimi olmadan standart buat ve anahtar kasalarına monte edilir.
Apple HomeKit doğrudan destekleniyor mu?
Doğrudan HomeKit desteği bulunmaz. Apple cihazlarda kullanım için senaryolar Siri Kestirmeleri üzerine aktarılabilir.
Ürünün güvenlik standartları ve sertifikaları nelerdir?
Cihaz LVD ve EMC standartlarını karşılar ve TSE sertifikasına sahiptir.
