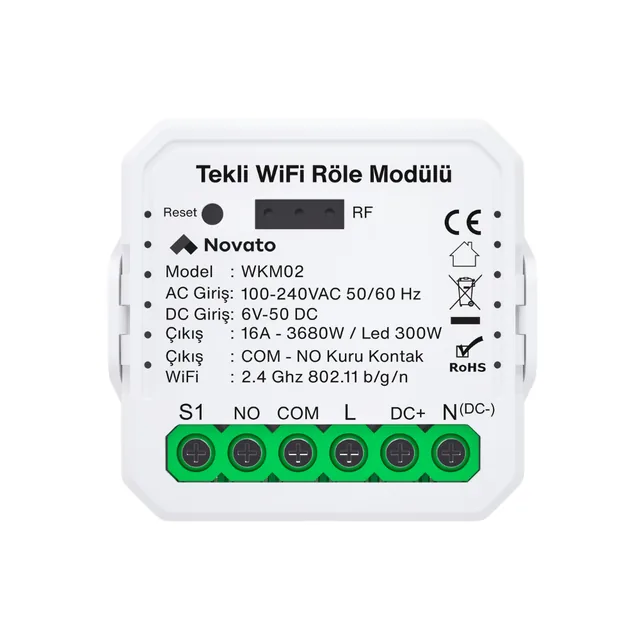

WKM02 · Röleler
WiFi AC DC Kuru Kontak Röle
100-240V AC veya 6-50V DC ile çalışabilen, 16A yük veya kuru kontak çıkışına sahip tek kanallı akıllı röledir. Sigorta rayı veya buat içine monte edilerek garaj kapısı, kepenk ve kombi gibi sistemlerin tetiklenmesini sağlar.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- 100-240V AC veya 6-50V DC besleme seçenekleriyle çalışır.
- Kuru kontak tetikleme veya 16 A doğrudan yük anahtarlama sunar.
- Ek bir köprü gerektirmeden doğrudan 2,4 GHz Wi-Fi ağına bağlanır.
- Sigorta rayı montajına uygun kompakt boyuta sahiptir.
- Otomatik kapatma (inching) moduyla kapı ve kepenk motorlarını tetikler.
- Harici anahtar veya buton bağlantısı için S1 girişi bulunur.
Kutu içeriği
- Röle
- Bağlantı şeması
Teknik bilgiler
- Bağlantı
- Wi-Fi 2,4 GHz
- Besleme
- 100–240 V AC veya 6–50 V DC
- Maks. yük
- 16 A (3680 W, LED 300 W)
- Köprü
- Gerekmez
- Nötr hattı
- Gerekli (AC beslemede)
- Çıkış tipi
- COM-NO kuru kontak veya yük çıkışı
- Montaj
- Sigorta rayı (DIN ray) / Buat içi
- Uygulama
- Tuya Smart / Smart Life
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi kablosuz ağ bağlantısı gerekir.
- AC bağlantı için nötr hattı veya 6-50 V DC güç kaynağı gerekir.
- Tuya Smart veya Smart Life mobil uygulaması gereklidir.
Enerjiyi kesme
Montaj işlemine başlamadan önce panodan elektriği kesin.

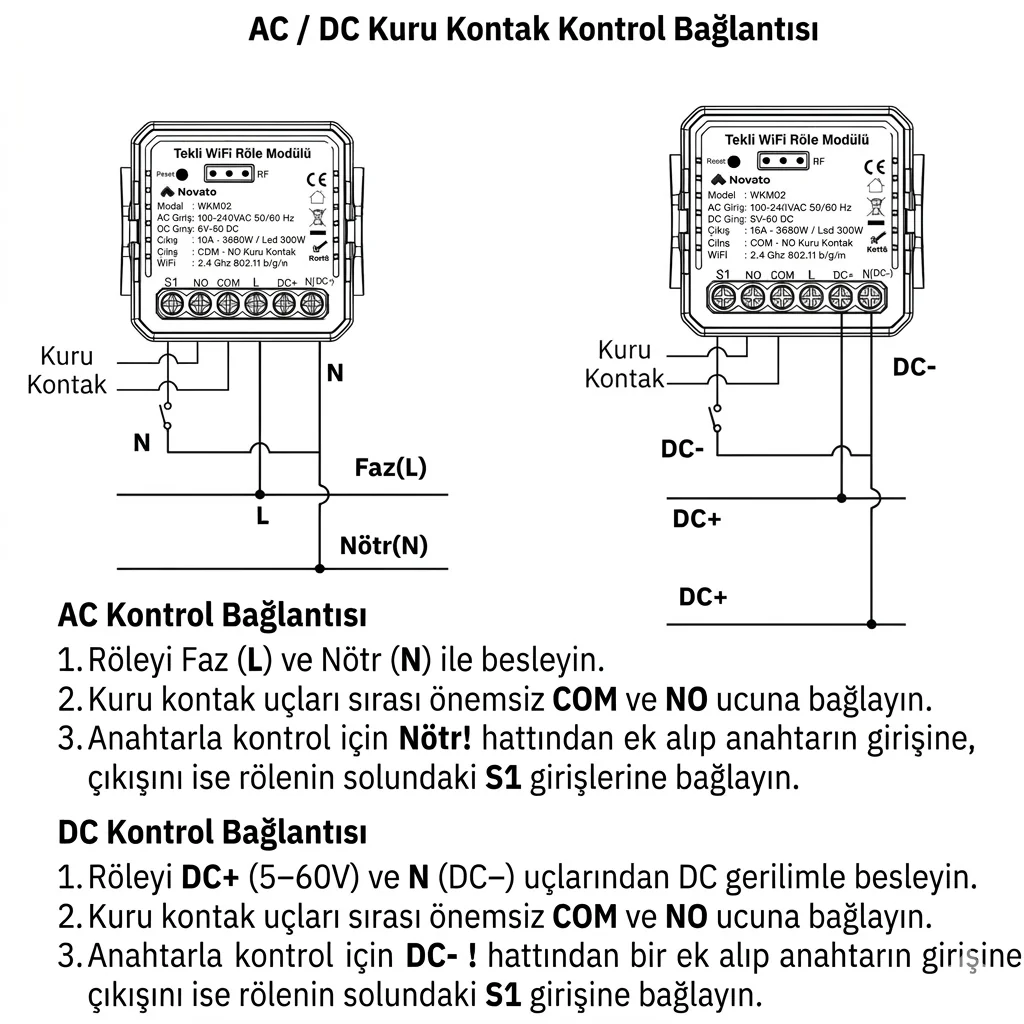

Besleme bağlantısı
AC besleme için L ve N klemenslerine, DC besleme için DC+ ve N (DC-) klemenslerine kabloları bağlayın.
Çıkış bağlantısı
Kontrol edilecek kapı motoru veya kombi gibi cihazların tetik kablolarını COM ve NO klemenslerine bağlayın.
Harici anahtar bağlantısı
Harici buton kullanılacaksa tetik hattını nötrden veya DC eksiden alarak S1 klemensine bağlayın.
Enerji verme
Bağlantıları tamamladıktan sonra sisteme elektrik verin ve Reset düğmesine yaklaşık 5 saniye basılı tutun.
Uygulama kurulumu
Tuya Smart veya Smart Life uygulamasını açıp cihaz ekleme adımlarını tamamlayın.
Bağlantıda dikkat edilecekler
- COM ve NO çıkışı voltaj vermez, yalnızca iki ucu birleştiren bir kuru kontak görevi görür.

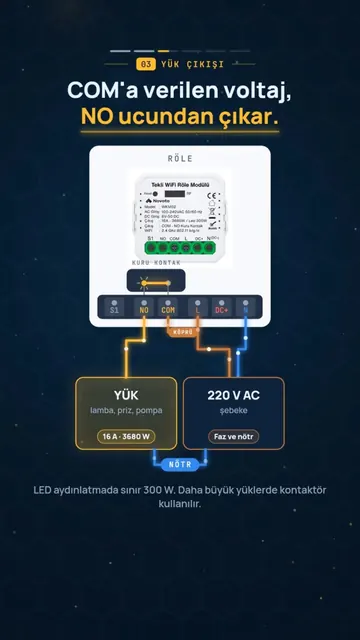

- Lamba gibi 220 V bir yük sürülecekse L klemensinden COM klemensine köprü atılmalı ve yük fazı NO klemensinden alınmalıdır.
- S1 anahtar girişine asla faz (L) bağlanmaz, tetik mutlaka nötr (N) hattından veya DC eksi hattından alınmalıdır.
- Cihaz üzerinde NC klemensi bulunmamaktadır, çıkış tek kanal COM ve NO uçlarından oluşur.
- Alarm veya yangın paneli gibi harici kuru kontaklardan durum takibi yapılırken kontağın bir ucu nötre veya DC eksiye, diğer ucu S1 girişine bağlanır.
- S1 girişine kesinlikle faz hattı bağlamayın, tetiği nötr veya DC eksi hattından alın.
- LED aydınlatma yüklerinde 300 W sınırına dikkat edilmelidir.
- 5 GHz Wi-Fi ağları desteklenmez, bağlantı 2,4 GHz ağ üzerinden yapılmalıdır.
- Cihaz üzerinde NC klemensi bulunmaz, bağlantıları COM ve NO klemenslerine göre yapın.
Uygulamaya ekleme
- Cihazın üzerindeki Reset düğmesine yaklaşık 5 saniye basılı tutun.
- Gösterge ışığının hızlı yanıp söndüğünü kontrol edin.
- Tuya Smart veya Smart Life uygulamasını açarak cihaz ekleme işlemini tamamlayın.
Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce Tuya/Smart Life uygulamasından cihaz ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Işık sönük | Normal çalışma durumu. Cihazda sürekli yanan bir güç ışığı bulunmaz. |
| Hızlı yanıp sönme | Cihaz eşleştirme modundadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Otomatik kapatma modu
Kapı motoru ve kepenk gibi tetikleme gerektiren sistemlerde belirlenen süre sonunda kontağın kendiliğinden kapanması için Oto. Kapat modu kullanılır.
Zamanlayıcı ve programlama
Uygulama üzerinden geri sayım, program ve döngü modlarıyla açma kapama senaryoları planlanabilir.
Harici kontak takibi
Alarm veya yangın paneli kuru kontak çıkışı S1 girişine bağlandığında durum değişimine göre uygulamada otomasyon veya bildirim kurulabilir.
Tarayıcı üzerinden kontrol
Cihaz bilgisayardan device.tuyasmart.com adresi kullanılarak internet tarayıcısı üzerinden yönetilebilir.
Sorun giderme
Cihaza elektrik verildiğinde gösterge ışığı yanmıyor.
Bu durum normaldir ve arıza değildir. Cihazda sürekli güç ışığı bulunmaz, ışık sadece eşleştirme sırasında yanıp söner.
Cihaz eşleştirme moduna girmiyor.
Reset düğmesine yaklaşık 5 saniye basılı tutun. Gösterge yanıp sönmezse cihazın elektriğini kesip tekrar vererek işlemi tekrarlayın.
Kapı motoru veya kombi tetiklenmiyor.
Kuru kontak çıkışı voltaj üretmez, yalnızca iki ucu birleştirir. Kontrol edilecek cihazın tetik kablolarının COM ve NO klemenslerine bağlı olduğunu kontrol edin.
Cihaz kablosuz ağa bağlanmıyor.
Cihaz 5 GHz ağları desteklemez. Modemin 2,4 GHz Wi-Fi frekansında yayın yaptığından emin olun.
Sık sorulanlar
Kuru kontak ne demektir?
Rölenin COM ve NO klemenslerini voltajsız şekilde birleştirmesidir. Çıkışta gerilim bulunmaz, sadece iki ucu birleştirerek tetikleme sağlar.
Garaj kapısı kontrolü için uygun mudur?
Evet, motorun tetik girişi varsa COM ve NO klemensleri bağlanarak Otomatik Kapat moduyla güvenle kullanılabilir.
S1 girişine faz bağlanır mı?
Hayır, S1 girişine asla faz bağlanmaz. Tetikleme nötr hattından veya DC eksi hattından yapılmalıdır.
Kombi kontrolü için kullanılabilir mi?
Evet, kombinin oda termostatı girişi kuru kontak desteğine sahipse COM ve NO klemensleri üzerinden bağlanabilir.
Çalışması için bir köprü gerekir mi?
Hayır, ek bir köprü gerekmez. Doğrudan 2,4 GHz Wi-Fi modeme bağlanır.
Bilgisayardan kontrol edilebilir mi?
Evet, device.tuyasmart.com adresi üzerinden tarayıcı ile yönetilebilir.
Apple HomeKit veya Siri desteklenir mi?
Hayır, Siri ve HomeKit desteklenmez. Amazon Alexa ve Google Asistan ile sesli kontrol sağlanabilir.
İki kanallı modeli var mıdır?
Evet, iki kanallı model olarak WKM03 bulunmaktadır ancak o model kanal başına 5 A yük taşır.
