WKM03 · Röleler

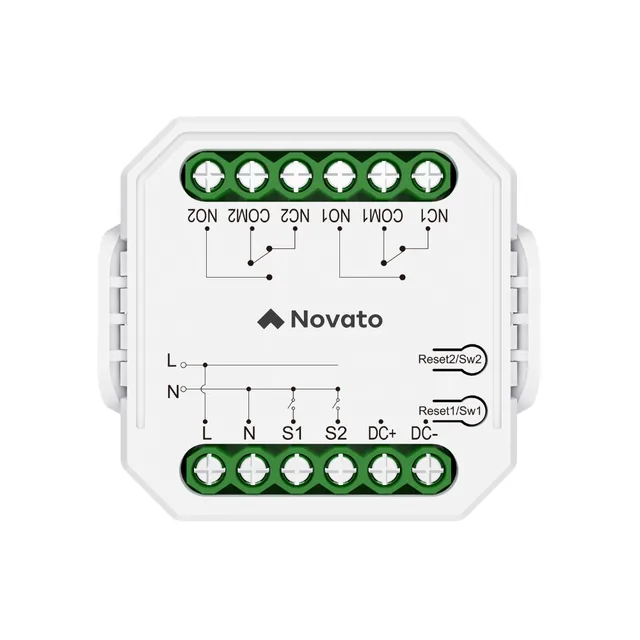

WiFi Çift Kuru Kontak Çıkışlı Röle
Tuya ve Smart Life uyumlu WiFi Çift Kuru Kontak Çıkışlı Röle, bağlı cihazlara voltaj vermeden buton gibi tetikleme yapan 2 kanallı akıllı röledir. Hem AC hem DC besleme ile çalışabilir ve köprü gerektirmeden doğrudan 2,4 GHz kablosuz ağa bağlanır.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- İki bağımsız kanal üzerinden voltaj vermeden kuru kontak tetikleme sağlar.
- 100-240V AC şebeke elektriği veya 5-40V DC doğru akım ile beslenebilir.
- Ek bir köprü gerektirmeden doğrudan 2,4 GHz Wi-Fi ağına bağlanır.
- Her kanalda bağımsız NO, COM ve NC klemens çıkışları bulunur.
- Kanal başına 5 A akım ve LED aydınlatmalarda 150 W yük kapasitesine sahiptir.
- Harici duvar anahtarı veya butonu bağlamak için S1 ve S2 girişleri mevcuttur.
Kutu içeriği
- 1 adet WiFi Çift Kuru Kontak Çıkışlı Röle
- Bağlantı şeması
Teknik bilgiler
- Bağlantı
- Wi-Fi 2,4 GHz
- Köprü
- Gerekmez
- Nötr hattı
- Gerekir (AC beslemede)
- Besleme
- 100–240 V AC veya 5–40 V DC
- Maks. yük
- Kanal başı 5 A (LED 150 W)
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Asistan
- Boyutlar
- 46 x 46 x 18 mm
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi kablosuz ağ bağlantısı gereklidir.
- AC şebeke beslemesi kullanılacaksa faz ve nötr hattı gereklidir.
Enerjiyi kesme
Panodan sigortayı indirerek elektrik bağlantısını kesin.
Besleme bağlantısı
Besleme kablolarını AC kullanıyorsanız L ve N uçlarına, DC kullanıyorsanız DC+ ve DC- uçlarına bağlayın.
Tetik uçları bağlantısı

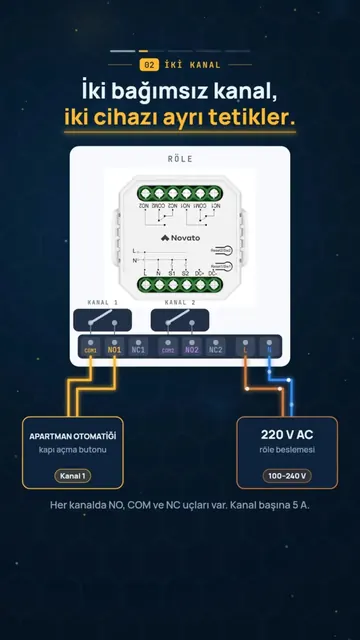

Kontrol edilecek cihazın tetik kablolarını 1. kanal için COM1 ve NO1, 2. kanal için COM2 ve NO2 klemenslerine bağlayın.
Harici buton bağlantısı
Varsa harici kontrol anahtarını veya butonunu S1 ya da S2 girişine bağlayın.
Enerji verme ve eşleştirme
Cihaza enerji verin ve SW2 düğmesini kullanarak eşleştirme moduna alıp uygulamaya ekleyin.
Bağlantıda dikkat edilecekler
- Kuru kontak çıkışı voltaj vermez, sadece iki ucu birleştirerek anahtarlama yapar.
- Lamba gibi 220 V bir yük kontrol edilecekse COM klemensine L hattından köprü atılmalı, yükün fazı NO klemensinden alınmalı ve nötr doğrudan N klemensine verilmelidir.
- S1 ve S2 anahtar girişlerine kesinlikle faz (L) bağlamayın. Tetik bağlantısı nötr (N) hattından veya DC- hattından alınmalıdır.
- Alarm veya yangın paneli gibi harici bir kuru kontak çıkışıyla durum takibi yapılacaksa kontağın bir ucu nötre (veya DC-), diğer ucu S1 veya S2 girişine bağlanmalıdır.
- S1 ve S2 girişlerine asla faz (L) voltajı bağlamayın; tetiklemeyi yalnızca nötr (N) veya DC- hattından yapın.
- Yangın veya alarm paneli kuru kontak bağlantısı yapılırken panele faz vermeyin.
- Kanal başına maksimum 5 A akım ve LED aydınlatmalarda 150 W yük sınırını aşmayın.
Uygulamaya ekleme
- Cihazın üzerindeki SW2 (Reset2/Sw2) düğmesine kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekin.
- Gösterge ışığı hızlı yanıp sönmeye başladığında Tuya Smart veya Smart Life uygulamasını açarak cihaz ekleme işlemini başlatın.
- Cihaz eşleştirme moduna girmezse elektriğini kesip tekrar verin.
SW2 düğmesine (kasada "Reset2/Sw2" yazar; "Reset1/Sw1" eşleştirme düğmesi değildir) kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekin; ışık hızlı yanıp sönünce Tuya/Smart Life uygulamasından cihaz ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Sürekli sönük olması | Normal durumdur, cihazda sürekli yanan bir güç ışığı bulunmaz. |
| Hızlı yanıp sönme | Cihazın eşleştirme modunda olduğunu gösterir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Garaj ve kepenk kontrolü
Rölenin kuru kontak çıkışını motorun buton veya tetik girişine bağlayarak garaj kapısı, kepenk ve bariyerleri uygulamadan açıp kapatabilirsiniz.
Kombi kontrolü
Kombinin oda termostatı klemenslerine COM ve NO uçlarını bağlayarak kombiyi uzaktan tetikleyebilirsiniz.
Elektrik kesintisi davranışı
Elektrik kesilip geldiğinde rölenin kendiliğinden tetikleme yapmasını önlemek için ayarlar bölümünden Restart Status seçeneğini kapalı konuma getirebilirsiniz.
Zamanlama fonksiyonları
Uygulama üzerinden zamanlayıcı, geri sayım, döngü ve otomatik kapanma ayarlarını kullanabilirsiniz.
Sorun giderme
Cihaza elektrik verildiğinde gösterge ışığı hiç yanmıyor.
Bu durum bir arıza değildir. Üründe sürekli yanan bir enerji göstergesi bulunmaz; ışık yalnızca eşleştirme modundayken yanıp söner.
Düğmeye basılı tutulmasına rağmen cihaz eşleştirme moduna girmiyor.
Bu modelde basılı tutma jesti bulunmaz. Eşleştirme için SW2 (Reset2/Sw2) düğmesine kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekmeniz gerekir.
SW2 düğmesine basılmasına rağmen ışık yanıp sönmüyor ve eşleştirme başlamıyor.
Cihazın elektriğini sigortadan veya besleme kaynağından kesip tekrar verin, ardından adımı tekrarlayın.
Sık sorulanlar
Kuru kontak ne anlama gelir?
Röle çıkışına kendi besleme voltajını aktarmaz. Yalnızca klemenslerdeki iki ucu birleştirerek fiziksel bir anahtar veya buton görevi görür.
Tüm garaj kapısı ve bariyer motorlarıyla uyumlu mudur?
Harici buton veya tetikleme girişi bulunan tüm marka garaj kapısı, kepenk ve bariyer motorlarıyla uyumludur.
Cihazı çalıştırmak için köprü gerekir mi?
Hayır, ek bir köprüye ihtiyaç duyulmaz. 2,4 GHz Wi-Fi üzerinden doğrudan internet modeminize bağlanır.
S1 ve S2 klemenslerine faz bağlanabilir mi?
Hayır, S1 ve S2 klemenslerine asla faz verilmemelidir. Tetikleme bağlantısı nötr hattından veya DC- hattından alınmalıdır.
Kasadaki Reset1/Sw1 düğmesi eşleştirme için kullanılır mı?
Hayır, Reset1/Sw1 düğmesi 1. kanalın manuel açma-kapama butonudur. Eşleştirme işlemi yalnızca Reset2/Sw2 (SW2) düğmesi üzerinden yapılır.
Apple HomeKit ve Siri üzerinden kontrol edilebilir mi?
Hayır, Siri ve Apple HomeKit desteklenmez. Sesli kontrol için Amazon Alexa ve Google Asistan kullanılabilir.
DC motorlarda yüzdesel açılma kontrolü yapılabilir mi?
Açma ve kapama kontrolü yapılabilir ancak yüzdesel konum kontrolü desteklenmez.
Benzer ürünlerle farkı
