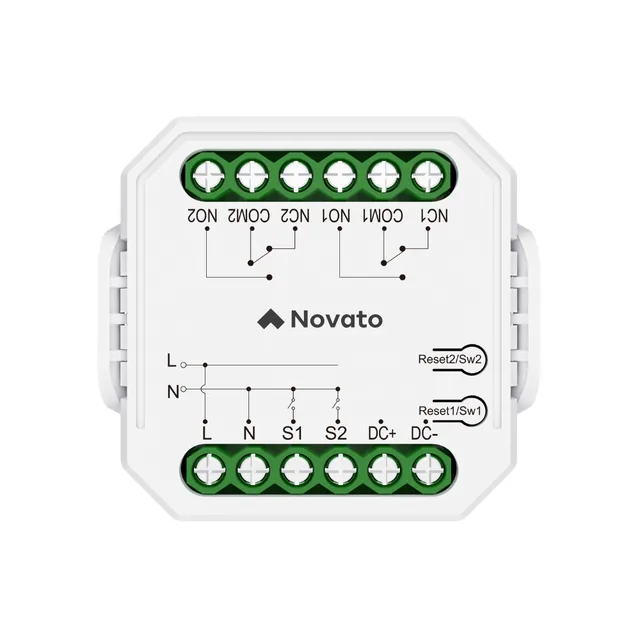

ZKM03 · Röleler

Zigbee Çift Kuru Kontak Çıkışlı Röle

ZKM03, bağlanan cihaza kendi elektriğini vermeden sadece anahtarlama yapan iki kanallı bir röledir. Farklı voltajlarla çalışan sistemleri akıllı telefon üzerinden güvenle yönetmenizi sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

İki kanal bağımsız gerçek kuru kontak çıkışı (NO, COM, NC).
100-240V AC şebeke veya 5-40V DC besleme desteği.
Kanal başına 5A, LED aydınlatmada maksimum 150W yük kapasitesi.
Zigbee 3.0 protokolü ile Tuya ve Smart Life uygulama uyumluluğu.
Mevcut duvar anahtarı veya butonlarla manuel kontrol imkanı.
Elektrik buatı veya kontrol panosu içine sığabilen kompakt tasarım.

Teknik bilgiler

Bağlantı: Zigbee 3.0
Köprü: Gerekli (Tuya uyumlu Zigbee köprüsü)
Besleme: 100-240V AC veya 5-40V DC
Nötr hattı: Gerekli (AC beslemede)
Çıkış tipi: Kuru kontak (NO / COM / NC)
Maks. yük: Kanal başı 5A (LED için maks. 150W)
Uygulama: Tuya / Smart Life
Montaj: Elektrik buatı veya kontrol panosu

Kurulum

Başlamadan önce

Tuya uyumlu bir Zigbee köprüsü gereklidir.
AC şebeke için faz ve nötr kablosu veya 5-40V DC güç kaynağı gereklidir.
Akıllı telefon üzerinde Tuya veya Smart Life uygulaması kurulu olmalıdır.

Besleme bağlantısı
AC besleme için L ve N klemenslerine şebeke elektriğini bağlayın. DC besleme için DC+ ve DC- klemenslerini kullanın.
Tetik uçları bağlantısı
Kontrol edilecek cihazın tetik veya buton uçlarını birinci kanal için COM1 ve NO1, ikinci kanal için COM2 ve NO2 klemenslerine bağlayın.
Voltajlı yük bağlantısı
Lamba gibi 220V bir yük çalıştırılacaksa COM klemensine fazdan köprü atın ve yükün fazını NO klemensinden alın. Yükün nötr kablosunu doğrudan şebeke nötrüne bağlayın.

Bağlantıda dikkat edilecekler

Bu bir kuru kontak çıkışıdır. Çıkıştan voltaj çıkmaz, röle sadece iki ucu birbirine bağlar.
Harici anahtar veya buton bağlandığında S1 ve S2 girişleri nötr hattından (DC beslemede DC-) tetiklenir.
S1 ve S2 girişlerine kesinlikle faz (L) bağlamayın.
Harici bir alarm veya yangın panelinin kuru kontak çıkışı bağlanacaksa kontağın bir ucu nötre, diğer ucu S1 veya S2 klemensine bağlanmalıdır.

Uyarılar

Eşleştirme işlemi için düğmelere basılı tutmayın. SW2 düğmesine kısa aralıklarla yaklaşık 10 kez basıp çekilmelidir.
Röle çıkışları kuru kontak olduğundan COM klemensine voltaj köprüsü verilmediği sürece çıkıştan elektrik alınamaz.

Uygulamaya ekleme

Kasadaki Reset2/Sw2 (SW2) düğmesine kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekin.
Cihaz üzerindeki gösterge ışığı hızlı şekilde yanıp sönmeye başlayana kadar bekleyin.
Tuya veya Smart Life uygulamasında Zigbee köprünüzün sayfasına girin.
Köprü sayfasından Zigbee alt cihaz ekle seçeneğini kullanarak eşleştirmeyi tamamlayın.

Eşleştirme modu ve sıfırlama

SW2 düğmesine (kasada "Reset2/Sw2" yazar; "Reset1/Sw1" eşleştirme düğmesi değildir) kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekin; ışık hızlı yanıp sönünce gateway üzerinden cihaz ekleyin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin, LED yanıp sönmeye başlayabilir.

Gösterge ışıkları

Durum	Anlamı
Işık kapalı (yanmıyor)	Normal çalışma durumu. Cihazda sürekli yanan bir güç gösterge ışığı bulunmaz.
Işık hızlı yanıp sönüyor	Cihaz sıfırlanmış ve Zigbee eşleştirme moduna girmiştir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Kapı ve bariyer kontrolü

Garaj kapısı, bahçe kapısı veya bariyer motorlarının tetik buton uçlarına COM ve NO klemenslerini bağlayarak kapınızı uzaktan yönetebilirsiniz.

Kombi tetikleme

Kombinin oda termostatı girişlerine COM ve NO çıkışlarını bağlayarak kombiyi uzaktan açıp kapatabilirsiniz.

Aydınlatma kontrolü

COM klemensine harici faz veya artı gerilim bağlayarak NO çıkışı üzerinden 220V lambaları veya DC şerit LED aydınlatmaları kontrol edebilirsiniz.

Harici kontak takibi

Alarm veya yangın panelinin röle çıkışını nötr hattı üzerinden S1 veya S2 girişine bağlayarak uygulama üzerinden durum takibi ve otomasyon senaryoları kurabilirsiniz.

Sorun giderme

Cihaza elektrik verildiğinde ışık yanmıyor

Bu bir arıza değildir. Rölede sürekli yanan bir enerji göstergesi bulunmaz. Işık sadece eşleştirme veya işlem anında yanıp söner.

Cihaz eşleştirme moduna geçmiyor

Düğmeye basılı tutmayın. SW2 düğmesine kısa aralıklarla yaklaşık 10 kez arka arkaya basıp çekin. Eşleştirme moduna girmezse cihazın elektriğini kesip tekrar verin.

Eşleştirme için Reset1/Sw1 düğmesi kullanılıyor

Reset1/Sw1 düğmesi 1. kanalın manuel kontrol düğmesidir. Eşleştirme işlemi için Reset2/Sw2 düğmesini kullanın.

Çıkışa bağlanan lamba veya cihaz elektrik almıyor

Kuru kontak çıkışı voltaj vermez, sadece iki ucu birleştirir. Enerji gerektiren bir yük çalıştırıyorsanız COM klemensine faz veya artı voltaj köprüsü bağlamalısınız.
