ZİS-03 · İnsan Varlığı Sensörleri

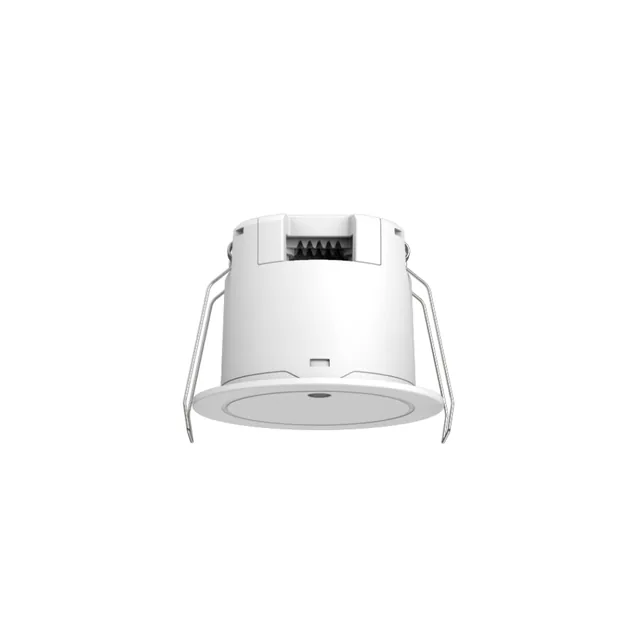

Zigbee 24 Ghz Tavan Tipi İnsan Varlığı Sensörü

Zigbee 24 Ghz Tavan Tipi İnsan Varlığı Sensörü, 24 GHz radar teknolojisiyle ortamdaki hareketleri ve sabit duran kişilerin mikro hareketlerini tespit eder. Dahili ışık sensörü ve Zigbee köprü entegrasyonu sayesinde aydınlatma ve otomasyon senaryolarını tetiklemek için kullanılır.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

24 GHz radar teknolojisiyle nefes ve vücut salınımı gibi mikro hareketleri algılar.
Sol ve sağ bölge seçimiyle istenmeyen alanlardaki tetiklemeleri engeller.
0 ile 1200 lüks aralığında dahili ışık sensörü barındırır.
Zigbee router işleviyle ağdaki sinyalleri tekrarlayarak kapsama alanını güçlendirir.
Hareket algılamada 5,5 metreye, sabit varlık algılamada 4 metreye kadar menzil sunar.
Varlık algılama gecikme süresi 2 ile 3600 saniye arasında ayarlanabilir.

Teknik bilgiler

Bağlantı: Zigbee
Besleme: AC 90-260V, 50/60Hz
Nötr hattı: Gerekli
Köprü: Gerekli
Montaj: Tavan montajı
Montaj delik çapı: 55 mm
Uygulama: Tuya Smart / Smart Life
Cihaz tipi: Router (Sinyal tekrarlayıcı)
Işık ölçüm aralığı: 0-1200 lüks

Kurulum

Başlamadan önce

Cihazın çalışması için uyumlu bir Zigbee köprü gerekir.
Sensörün beslemesi için AC 90-260V faz ve nötr bağlantı hattı gerekir.
Tavan montajı için 55 mm çapında kesit deliği gerekir.

Tavan deliği hazırlığı
Asma tavan veya alçıpana 55 mm çapında montaj deliği açın.
Kablo bağlantısı
Besleme için faz kablosunu L klemensine ve nötr kablosunu N klemensine bağlayın.
Fiziksel montaj
Sensörü klima ve havalandırma fanlarından en az 50 cm uzakta olacak şekilde tavana yerleştirin.

Bağlantıda dikkat edilecekler

Cihaz üzerinde röle, yük çıkışı veya kuru kontak çıkışı bulunmaz. L ve N klemensleri sadece sensörün enerji beslemesi içindir.
Sensör ışıkları doğrudan açıp kapatmaz. Aydınlatma kontrolü, Zigbee köprüsü üzerinden ayrı bir akıllı anahtar veya röle senaryosuyla yapılır.

Uyarılar

Sensörü klima ve egzoz fanlarından en az 50 cm uzakta olacak şekilde monte edin.
Sensörün ön tarafında algılamayı engelleyecek geniş metal yüzeyler bulunmamalıdır.
Radar sinyalleri ince ahşap ve cam yüzeylerin arkasına geçebileceği için montaj yönünü buna göre ayarlayın.
Aynı ortamda birden fazla sensör kullanıldığında sensörler arasında en az 2,5 metre mesafe bırakın.
Montaj deliğini 75 mm değil, tam 55 mm çapında açın.

Uygulamaya ekleme

Cihaza enerji verin ve gövde üzerindeki butonu kullanarak ağ eşleştirme moduna geçirin.
Tuya Smart veya Smart Life uygulamasında Zigbee köprünüzü seçerek cihaz ekleme adımlarını tamamlayın.

Eşleştirme modu ve sıfırlama

Cihaz üzerindeki tek butona basarak ağ eşleştirme, sıfırlama ve fabrika ayarlarını başlatabilirsiniz.

Gösterge ışıkları

Durum	Anlamı
5 saniye sabit yanan ışık	Cihaza enerji verildiğini gösterir.
3 dakika boyunca hızlı yanıp sönen ışık	Cihazın eşleşme modunda olduğunu gösterir.
1 kez yanıp sönme veya her 5 saniyede bir yanma	Kişi ilk algılandığında ışık 1 kez yanar, ortamda insan varlığı sürdükçe her 5 saniyede bir yanmaya devam eder.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Sol ve sağ bölge algılama seçimi

Uygulama üzerinden sol veya sağ algılama alanını seçerek kapı, masa veya yatak başı gibi yerlerde istenmeyen algılamaları kapatabilirsiniz.

Algılama mesafesi ayarı

Uygulama içindeki 1 ile 7 arasındaki kademeler algılama mesafesini belirler. Hassasiyet ayarı ise menüden ayrıca yapılır.

Lüks eşiği ve telafisi

Ortam ışık seviyesine göre otomasyon oluşturabilir, ölçüm çarpanı üzerinden lüks telafisi düzenlemesi yapabilirsiniz.

Gecikme süresi

Ortamda hareket veya varlık bittikten sonraki gecikme süresini 2 ile 3600 saniye arasında belirleyebilirsiniz.

Cihaz paylaşımı

Sensörü Tuya veya Smart Life uygulaması üzerinden 20 kişiye kadar diğer kullanıcılarla paylaşabilirsiniz.

Sorun giderme

Sensör odada kimse yokken de tetikleniyor

Cihazı klima veya egzoz fanlarından en az 50 cm uzağa taşıyın. Radar dalgaları ince ahşap ve cam yüzeylerden geçebildiği için uygulama üzerinden bölge ve mesafe kademelerini daraltın.

Birden çok sensör aynı ortamda birbirini engelliyor

Aynı mekanda çalışan sensörlerin arasına en az 2,5 metre mesafe koyun.
