ZPV-01 · Vanalar

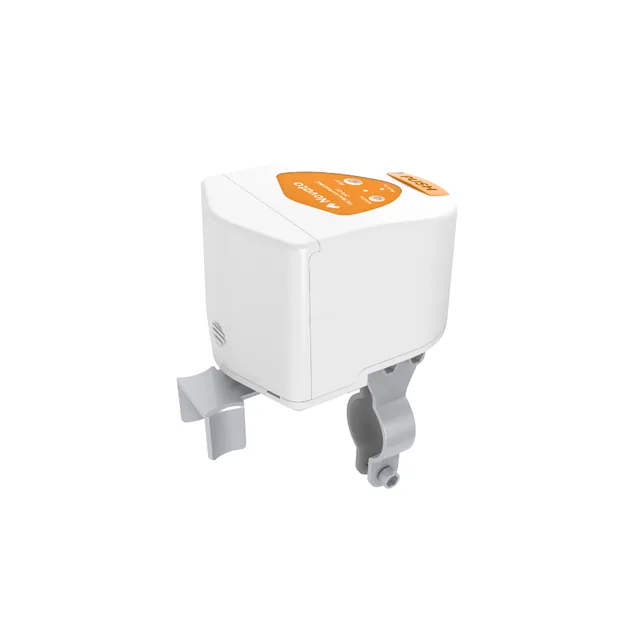

Zigbee Pilli Akıllı Su/Gaz Kollu Vana Kontrolcüsü
Gaz ve su vanalarının kollarına takılan bu pilli kontrolcü ile vananızı telefonunuzdan açıp kapatabilirsiniz. Uyumlu sensörler algılama yaptığında vananın otomatik olarak konum değiştirmesini sağlayabilirsiniz.
- Zigbee
- Köprü gerekir
Videolar
Genel bakış
Öne çıkanlar
- 4 adet AA pil ile kablo çekmeden kullanım imkanı sunar.
- Mevcut vanayı sökmeden veya tesisatı kesmeden kolayca monte edilir.
- Pilli yapısı sayesinde elektrik kesintilerinden etkilenmez.
- Turuncu butonu basılı tutarak elle kontrol edilebilir.
- Zigbee2MQTT ve Home Assistant sistemleri ile tam uyumludur.
- Gaz veya su baskını sensörleriyle otomatik kapanma senaryoları kurulabilir.
Kutu içeriği
- Vana kontrol cihazı
- DN15-20 braketi
- DN25 braketi
- Kelebek kol braketi
- Kullanım kılavuzu
Teknik bilgiler
- Bağlantı
- Zigbee
- Köprü
- Tuya uyumlu Zigbee köprüsü gereklidir
- Besleme
- 4 Adet AA pil
- Pil ömrü
- Ortalama 1 yıl
- Uyumlu boru ölçüleri
- DN15, DN20, DN25
- Tork
- 30-60 Kg.cm
- Açılma ve kapanma süresi
- 5-10 saniye
- Çalışma sıcaklığı
- -10°C ile 50°C arası
- Basınç dayanımı
- 1.6 MPa
- Boyutlar
- 93 x 72 x 84 mm
Kurulum
Başlamadan önce
- Tuya uyumlu Zigbee köprüsü
- 4 adet AA pil
- Elle rahat dönebilen DN15, DN20 veya DN25 kollu küresel vana
Pillerin takılması
Cihazın pil yuvasına 4 adet AA pil yerleştirin.
Braket montajı
Boru ölçünüze uygun braketi su veya gaz borusuna kelepçeleyin.
Kol bağlantısı
Cihazın çatal kol mekanizmasını mevcut vana kolunun üzerine geçirin.
Bağlantıda dikkat edilecekler
- Vananın kendisi sökülmez. Montaj işlemi tesisattaki su veya gaz akışı kesilmeden doğrudan boru üzerine kelepçelenerek yapılır.
- Cihaz elle rahat dönen vanalar için tasarlanmıştır. Sıkışmış veya paslı vanalarda cihazı zorlamayın.
- Kolsuz, volanlı, mini vanalara ve DN25 üzeri boru tesisatlarına montaj yapmayın.
- Ayar düğmesi yalnızca eşleştirme içindir. Manuel açma ve kapama için turuncu butonu basılı tutun.
Uygulamaya ekleme
- Tuya Smart veya Smart Life uygulamasında Zigbee köprünüzü seçin.
- Cihaz üzerindeki ayar (set) düğmesine 3 kez hızlıca basıp çekin.
- Işık yanıp sönmeye başladığında uygulamadaki cihaz ekleme ekranından eşleştirmeyi onaylayın.
Ayar (set) düğmesine 3 kez hızlıca basıp çekin; ışık yanıp sönünce gateway üzerinden ekleyin
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Işık yanıp sönüyor | Cihaz eşleştirme modundadır |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.
Kullanım
Cihaz üzerinden motorlu kontrol
Piller takılıyken etiket üzerindeki kontrol düğmesine bir kez basarak vanayı telefon olmadan motor gücüyle açıp kapatabilirsiniz.
Turuncu butonla manuel kullanım
Pil bittiğinde veya köprü bağlantısı olmadığında turuncu push butonunu basılı tutarak vana kolunu elle çevirebilirsiniz.
Sensör entegrasyonu
Su baskını veya gaz algılama sensörleri tetiklendiğinde vananın otomatik olarak kapanması için senaryo oluşturabilirsiniz.
Çevrimdışı yerel otomasyon
İnternet bağlantısı kesilse bile köprü üzerinden kurulu yerel otomasyonlar çalışmaya devam eder.
Cihaz paylaşımı
Uygulama üzerinden vana yönetimini 20 kişiye kadar diğer kullanıcılarla paylaşabilirsiniz.
Sorun giderme
Cihaz eşleştirme moduna girmiyor veya tepki vermiyor.
Ayar düğmesine uzun basmayın. Düğmeye 3 kez hızlıca basıp çekin. Eşleştirme için turuncu butonu değil, ayar (set) düğmesini kullanın.
Motor vanayı çeviremiyor veya yarıda kalıyor.
Vananın elle rahat dönüp dönmediğini kontrol edin. Motorun 30-60 kg.cm tork gücü vardır, paslanmış veya sıkışmış vanaları çeviremez.
Pil bitti veya internet kesildiğinde vana kilitli kaldı.
Cihazın üstündeki turuncu butona basılı tutun. Buton basılıyken motor kolu boşa çıkar ve vana kolunu elle serbestçe çevirebilirsiniz.
Turuncu butona bir kez basıldığında vana kendiliğinden hareket etmiyor.
Turuncu buton motoru çalıştırmaz. Kolun elle çevrilebilmesi için bu butonu basılı tutmaya devam etmeniz gerekir.
Sık sorulanlar
Kurulum için mevcut vanayı sökmek gerekir mi?
Hayır. Cihaz mevcut kollu küresel vananın koluna monte edilir. Su veya gaz tesisatını kesmeden boruya kelepçelenir.
Cihaz hangi boru ve vana ölçüleriyle uyumludur?
DN15, DN20 ve DN25 ölçülerindeki standart kollu veya kelebek kollu küresel vanalar ile uyumludur.
Hangi vana tipleri bu cihaz ile kullanılamaz?
Kolsuz, volanlı, mini vanalar, sıkışmış vanalar ve DN25 ölçüsünden büyük borular için uygun değildir.
Elektrik kesintisi yaşandığında vana çalışır mı?
Evet. Cihaz 4 adet AA pil ile çalıştığı için elektrik kesintilerinden etkilenmez.
Piller bittiğinde vananın durumu ne olur?
Pil bittiğinde vana bulunduğu konumda kalır. Turuncu butona basılı tutarak vana kolunu elle çevirebilirsiniz.
Cihazın üzerinde dahili gaz veya su sızıntı sensörü var mı?
Hayır. Cihaz üzerinde dahili sensör yoktur. Otomatik kapatma için sisteme harici uyumlu sensörler eklenmelidir.
Home Assistant ve Zigbee2MQTT ile kullanılabilir mi?
Evet. Cihaz Zigbee2MQTT veritabanında tanımlıdır ve tüm özellikleriyle entegre edilebilir.
Telefon olmadan cihaz üzerinden motor çalıştırılabilir mi?
Evet. Pil doluyken etiket üzerindeki kontrol düğmesine bir kez basarak vanayı motor gücüyle açıp kapatabilirsiniz.
