ZSV-01 · Vanalar

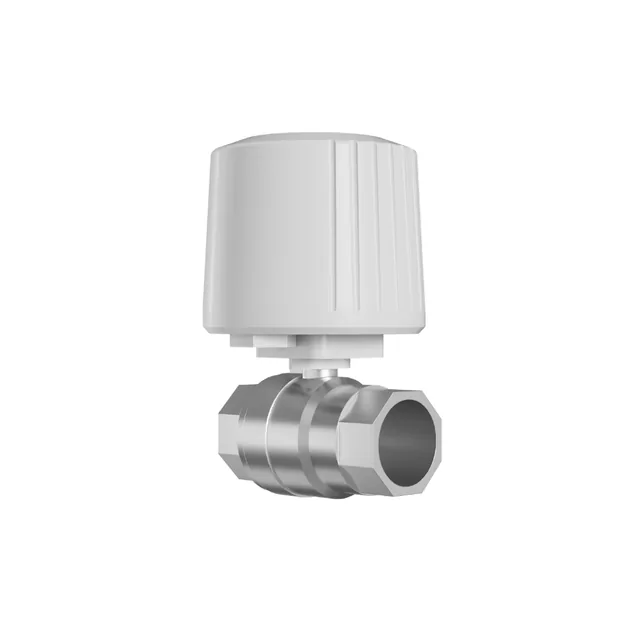

Zigbee Motorlu Vana

Novato ZSV-01, su tesisatına doğrudan bağlanan paslanmaz çelik gövdeli akıllı motorlu küresel vanadır. Zigbee bağlantısı sayesinde mobil uygulama, sesli asistanlar veya otomatik senaryolar üzerinden su akışını uzaktan kontrol etmenizi sağlar.

Zigbee
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

IP67 koruma sınıfı ile toza ve geçici suya batmaya karşı dayanıklıdır.
Paslanmaz çelik SS304 gövdesi ile içme suyu standartlarına ve korozyona uygundur.
3 ile 5 saniye arasında hızlı tepki süresine sahiptir.
Tam geçişli yapısı ile boru iç çapına eşit geçiş sunarak basınç kaybını önler.
Şeffaf gözlem penceresi üzerinden vananın açık veya kapalı konumu gözle doğrulanabilir.
Ayarlanabilir kireç ve tortu sıkışmasını önleme fonksiyonuna sahiptir.

Teknik bilgiler

Bağlantı: Zigbee 3.0
Köprü: Gerekli (Tuya uyumlu Zigbee köprüsü)
Besleme: DC 12V 1A
Boru çapı: DN20 (3/4 inç) BSP
Vana gövdesi: Paslanmaz Çelik (SS304)
Maksimum basınç: 1.6 MPa (16 bar)
Akışkan sıcaklığı: 0°C ile 120°C arası
Koruma sınıfı: IP67
Tork: 6 Nm
Tepki süresi: 3-5 saniye

Kurulum

Başlamadan önce

Tuya uyumlu bir Zigbee köprüsü gereklidir.
DN20 (3/4 inç) BSP dişli su borusu hattı gereklidir.
DC 12V 1A güç beslemesi gereklidir.
Tuya Smart veya Smart Life mobil uygulaması gereklidir.

Hattı hazırlama
Ana su vanasını kapatın ve hattaki suyu boşaltın.
Vana montajı
Boruyu kesip vanayı DN20 (3/4 inç) BSP dişli bağlantı ile hatta monte edin.
Güç bağlantısı
Cihaza DC 12V 1A adaptörünü bağlayın.
Uygulama kurulumu
Tuya Smart veya Smart Life uygulamasını indirip Zigbee köprünüzü uygulamaya ekleyin.

Bağlantıda dikkat edilecekler

Cihaz boru hattına doğrudan bağlanan hat üstü küresel vanadır ve montaj için boru kesilmesi gerekir.
Cihaz DC 12V 1A düşük voltaj sınıfı (SELV) ile beslenir ve elektrik çarpması riski taşımaz.

Uyarılar

Bu ürün mevcut vananın üzerine takılan bir aktüatör değildir. Boru kesilerek hatta doğrudan bağlanan hat üstü vanadır.
Montaj öncesinde mevcut boru hattınızın DN20 (3/4 inç) BSP ölçüsünde olduğunu doğrulayın.
Montaj işlemine başlamadan önce ana su vanasını kapatıp hattaki suyu boşaltın.

Uygulamaya ekleme

Cihazın kontrol düğmesine 3 kez basıp çekin.
Gösterge ışığı yanıp sönmeye başladığında uygulamadaki Zigbee köprüsü üzerinden cihaz ekleme ekranını açıp vanayı ekleyin.

Eşleştirme modu ve sıfırlama

Kontrol düğmesine 3 kez basıp çekin; ışık yanıp sönünce gateway üzerinden ekleyin

Gösterge ışıkları

Durum	Anlamı
Işık yanıp sönüyor	Cihaz eşleştirme modundadır.
Şeffaf gözlem penceresi	Vananın açık veya kapalı konumu ile motor hareketi gözle doğrulanabilir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Sıkışma önleme fonksiyonu

Kireç ve tortu oluşumunu engellemek için en fazla bir hafta aralıkla vanayı otomatik olarak kısa süreli açıp kapatacak şekilde ayarlayabilirsiniz.

İnternet kesintisinde yerel kontrol

İnternet kesildiğinde Zigbee yerel bağlantısıyla köprü üzerinden kontrol devam eder. Ayrıca gövde butonuyla internet veya köprü olmadan da vana açılıp kapatılabilir.

Su baskını otomasyonu

Zigbee su baskını sensörü ile eşleştirildiğinde kaçak veya alarm anında ana su girişini otomatik olarak kapatır.

Zaman ve durum senaryoları

Belirli saatlerde açma kapatma, sulama zamanlaması veya kapı sensörlerine bağlı tatil modları tanımlayabilirsiniz.

Sorun giderme

Vana doğrudan WiFi ağına veya modeme bağlanmıyor.

Cihaz doğrudan WiFi ile çalışmaz. Eşleştirme ve uzaktan kontrol için Tuya uyumlu bir Zigbee köprüsü kullanmanız gerekir.

Sık sorulanlar

Bu ürün gaz vanasında kullanılabilir mi?

Hayır, bu ürün bir su vanasıdır. 0 ile 120 derece akışkan sıcaklığı aralığıyla içme suyu, soğuk su, sıcak su ve düşük basınçlı kalorifer hatlarında kullanılır.

Vanayı elle açıp kapatmak için manuel çevirme kolu var mı?

Hayır, manuel çevirme kolu bulunmaz. Kontrol gövde butonu, mobil uygulama veya akıllı senaryolarla yapılır.

Ürünü çalıştırmak için köprü şart mı?

Evet, cihazın çalışması ve uygulamaya eklenmesi için Tuya uyumlu bir Zigbee köprüsü gereklidir.

Mevcut vanamın koluna boru kesmeden takılabilir mi?

Hayır, bu ürün boru hattına doğrudan bağlanan hat üstü vanadır ve boru kesilerek monte edilir. Mevcut vananın üzerine takılan bir kontrolcü değildir.

Hangi boru ölçüsü ile uyumludur?

Vana DN20 (3/4 inç) BSP dişli boru hatlarına uygundur.

Cihazın su geçirmezlik koruması nasıldır?

IP67 koruma sınıfına sahiptir. Toza karşı tam korumalıdır ve 1 metre derinlikte 30 dakika geçici suya batmaya karşı dirençlidir.

Hangi sesli asistanlar desteklenir?

Amazon Alexa ve Google Asistan üzerinden sesli komutlarla kontrol edilebilir.
