TRV-02-SET7 · Setler

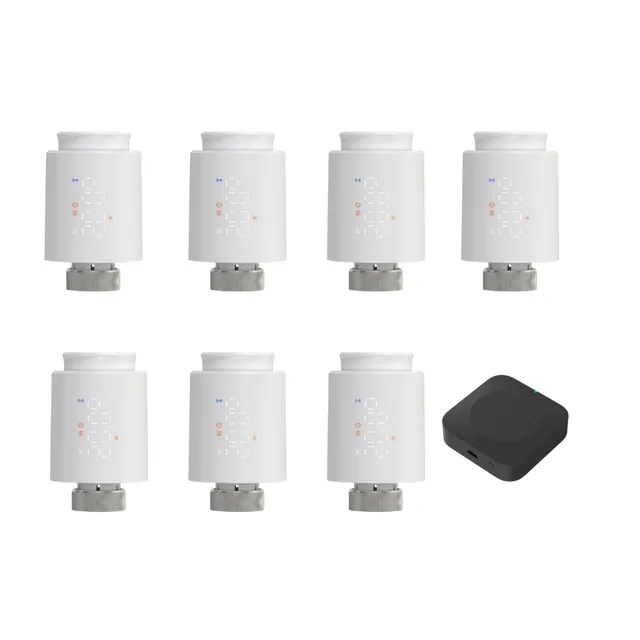

Led Ekranlı Akıllı Termostatik Radyatör Vanası Seti

Set, akıllı termostatik radyatör vanaları ile Zigbee ve Bluetooth köprüden oluşur. Tesisata müdahale etmeden kurularak her odanın sıcaklığını tek uygulamadan ayrı ayrı yönetmenizi sağlar.

Köprü gerekmez

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Üç adet AA pil ile iki pilli modellere kıyasla yüzde 50 daha uzun pil ömrü sunar.
Çift bant Wi-Fi (2,4 GHz ve 5 GHz) destekli köprü ile birlikte gelir.
İnternet bağlantısı kesilse bile yerel otomasyon senaryolarını köprü üzerinde çalıştırmaya devam eder.
Haftanın 7 günü ve günde 6 farklı zaman dilimi için programlanabilir.
Oda sıcaklığı 5 dakikada 1,5 derece düştüğünde ısıtmayı 30 dakika durduran açık pencere algılama özelliğine sahiptir.
Su boşaltmadan ve ısıtmayı kapatmadan vana başına 1 dakikadan kısa sürede kurulur.

Kutu içeriği

1 adet ZGW-03P Zigbee ve Bluetooth köprü
USB Type-C güç kablosu
Seçilen adette TRV-02 Zigbee termostatik radyatör vanası
Vana adaptör seti (Danfoss RA, RAV, RAVL, Caleffi, Giacomini, M28)

Teknik bilgiler

Bağlantı: Zigbee 3.0, Wi-Fi 2,4 GHz / 5 GHz, Bluetooth 5.0
Köprü: Sette dahil
Vana beslemesi: 3 × 1,5 V AA alkalin pil
Köprü beslemesi: DC 5V / 1A USB Type-C
Uygulama: Tuya Smart, Smart Life
Sesli asistan: Amazon Alexa, Google Asistan
Vana bağlantısı: M30 × 1,5 mm
Çalışma sıcaklığı: 0-50 °C (radyatör yüzeyi maks. 90 °C)
Sıcaklık adımı: 0,5 °C
Köprü kapasitesi: Doğrudan 32 pilli, mesh ile 128 cihaz

Kurulum

Başlamadan önce

Her vana için 3 adet AA alkalin pil gerekir.
Köprü beslemesi için 5V 1A USB güç adaptörü gerekir.
Radyatör üzerinde termostatik vana gövdesi bulunmalıdır.
Köprünün kurulumu için 2,4 GHz veya 5 GHz Wi-Fi ağı gerekir.

Eski başlığı sökme
Radyatördeki mevcut termostatik başlığı elle çevirerek sökün. Bu işlem sırasında tesisat suyunu boşaltmanız gerekmez.
Akıllı vanayı takma
Bağlantı M30 × 1,5 mm ise vanayı doğrudan takın. Farklı bir vana gövdesi varsa kutudan çıkan uygun adaptörü kullanın.
Pilleri takma
Vanaya 3 adet AA pil yerleştirin. Piller takıldığında cihazın ekranı açılır.
Köprüyü bağlama
Köprüyü USB Type-C kablosuyla prize takın. Tuya Smart veya Smart Life uygulamasında Cihaz Ekle ve Gateway Kontrol adımlarını izleyerek köprüyü Wi-Fi ağına tanıtın.
Vanaları tanıtma
Uygulamada köprü içine girip alt cihaz ekle seçeneğiyle vanaları eşleştirin. Ardından cihazları odalara göre adlandırın.

Bağlantıda dikkat edilecekler

Köprüyü evin merkezi bir yerine, metal yüzeylerden ve metal kutulardan uzağa konumlandırın.
Katlar arasında veya kalın duvarlı yapılarda, prizden beslenen bir Zigbee cihazı sinyal tekrarlayıcı olarak ağı genişletir.

Uyarılar

Düz ve termostatik olmayan vana gövdelerine montaj yapılamaz, öncelikle termostatik gövde takılmalıdır.
Köprü kutusunda 5V 1A güç adaptörü bulunmaz, standart bir telefon şarj adaptörü kullanılmalıdır.
Setteki Tuya köprü, Home Assistant için ZHA veya Zigbee2MQTT koordinatörü olarak kullanılamaz.

Uygulamaya ekleme

Köprüyü USB Type-C kablosuyla bağlayarak besleyin.
Tuya Smart veya Smart Life uygulamasında Cihaz Ekle bölümünden Kablosuz Gateway adımlarını izleyerek köprüyü Wi-Fi ağına ekleyin.
Uygulamada köprü menüsüne girip alt cihaz ekle butonuna basarak vanaları eşleştirin.

Eşleştirme modu ve sıfırlama

Vana ve köprüyü sıfırlama veya eşleştirme moduna alma adımları için TRV-02 ve ZGW-03P ürün belgelerindeki yöntemleri uygulayın.

Gösterge ışıkları

Durum	Anlamı
CAL yazısı	Her pazartesi saat 12.00'de kireçlenmeyi önlemek amacıyla vana mekanizması hareket etmektedir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Çalışma modları

Konfor (20 °C), Eko (15 °C), Donma Koruma (5 °C), Kapalı, Tatil (1-60 gün), Boost (30-120 dakika) ve Program modları arasından seçim yapabilirsiniz.

Açık pencere algılama

Oda sıcaklığı 5 dakika içinde 1,5 °C düşerse vana ısıtmayı 30 dakika durdurur. Sıcaklık yükseldiğinde veya elle müdahale edildiğinde normal çalışmaya döner.

Çocuk kilidi

Vana üzerindeki orta düğmeye 3 saniye basılı tutarak veya uygulama üzerinden çocuk kilidini açıp kapatabilirsiniz.

Sıcaklık kalibrasyonu

Vana radyatörün yanındaki havayı ölçtüğü için oda ortasından yüksek değer gösterebilir. Uygulama üzerinden eksi 10 ile artı 10 derece arasında kalibrasyon yapabilirsiniz.

Akıllı senaryolar

Kapı ve pencere sensörü açıldığında o odanın vanasını Eko moduna alabilir veya harici bir sıcaklık sensörüne göre radyatörü kontrol edebilirsiniz.

Sorun giderme

İnternet bağlantısı kesildiğinde sistem çalışmıyor mu?

Vana programını kendi hafızasında saklar ve üzerindeki düğmelerle elle kontrol edilebilir. Köprü yerel senaryoları sürdürür, yalnızca ev dışından uzaktan kontrol için internet gerekir.

Akıllı vana radyatör gövdesine uymuyor.

Radyatörünüzde düz vana varsa montaj yapılamaz, önce bir tesisatçı tarafından termostatik vana gövdesi takılmalıdır. Termostatik gövdeniz varsa kutudan çıkan Danfoss, Caleffi veya Giacomini adaptörlerini kullanın.

Vananın ölçtüğü sıcaklık ile oda sıcaklığı uyuşmuyor.

Vana radyatörün yanındaki havayı ölçtüğü için oda ortasından daha yüksek okuma yapabilir. Uygulamadan eksi 10 ile artı 10 derece aralığında kalibrasyon yapın veya odanın ortasına harici bir Zigbee sıcaklık sensörü ekleyin.

Sık sorulanlar

Setin yanında ayrıca köprü almam gerekir mi?

Hayır. Köprü sete dahildir ve ayrıca bir köprü satın almanıza gerek yoktur.

Bu set kombiyi doğrudan açıp kapatır mı?

Hayır. Vanalar yalnızca radyatörü açıp kapatır, kombiyi yakıp söndürmez. Kombiyi de kontrol etmek için ek olarak akıllı oda termostatı veya kuru kontak röle gereklidir.

Merkezi sistem veya pay ölçerli binalarda kullanılabilir mi?

Evet. Vana ısı kaynağından bağımsız çalışır ve pay ölçerli binalarda gereksiz ısınmayı önlemek için uygundur.

Setteki tek köprü tüm evin radyatörlerini yönetebilir mi?

Evet. Normal bir daire veya müstakil evin tüm radyatörleri için tek bir köprü yeterlidir. Köprü doğrudan 32 pilli cihazı ve mesh ile 128 cihazı destekler.

Piller ve USB adaptör paket içeriğine dahil midir?

Hayır. Her vana için 3 adet AA pil ve köprü için standart 5V 1A USB adaptör haricen temin edilir.

Home Assistant ile kullanılabilir mi?

Evet. TRV-02 vanalar ZHA ve Zigbee2MQTT tarafından desteklenir. Vanaları kendi Zigbee koordinatörünüzle eşleştirebilirsiniz, ancak setteki Tuya köprü koordinatör olarak kullanılamaz.

Sesli asistan desteği var mıdır?

Evet. Amazon Alexa ve Google Asistan üzerinden her vananın sıcaklığı veya modu sesle değiştirilebilir.

Düz vanalı radyatörlere takılabilir mi?

Hayır. Düz vanalara takılamaz, öncelikle tesisata termostatik vana gövdesi takılmalıdır.

Pencere açıldığında vana ısıtmaya devam eder mi?

Hayır. Pencere açık algılama devredeyken 5 dakikada 1,5 °C sıcaklık düşüşü algılandığında ısıtma 30 dakika süreyle durdurulur.

Ürünlerin garanti süresi ne kadardır?

Setteki tüm ürünler teslim tarihinden itibaren 2 yıl garantilidir.

Sette priz tipi köprü seçilebilir mi?

Evet. Set içinde ZGW-03P yerine ZGW-02 priz tipi köprü tercih edilebilir.

TRV-02 vana yerine TRV-03 modeli seçilebilir mi?

Evet. İki model teknik olarak aynıdır, yalnızca dış tasarımları farklıdır.
