TRV-04 · Termostatlar

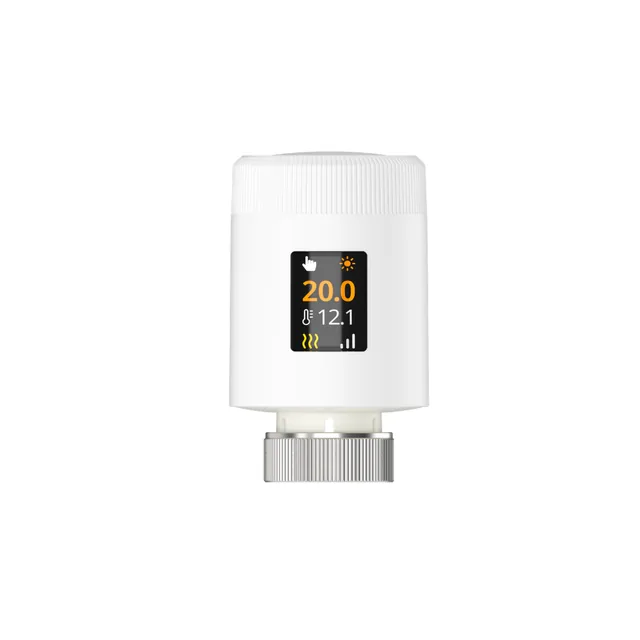

WiFi Akıllı Termostatik Radyatör Vanası
Novato TRV-04, 2,4 GHz Wi-Fi bağlantısı ile köprüye ihtiyaç duymadan doğrudan modeme bağlanan akıllı termostatik radyatör vanasıdır. Renkli IPS ekranı üzerinden hedef ve oda sıcaklığını gösterir, haftalık programlama ve uzaktan kontrol imkanı sunar.
- WiFi
- Köprü gerekmez
Videolar
Genel bakış
Öne çıkanlar
- Köprü gerektirmeden 2,4 GHz Wi-Fi ile doğrudan modeme bağlanma
- Renkli ve döndürülebilir IPS ekran
- M30 × 1,5 mm standart bağlantı ve kutudan çıkan 6 farklı adaptör desteği
- 7 gün için 6 farklı zaman dilimi haftalık programlama
- Pencere açık algılama ve otomatik donma koruması
- İnternet kesilse bile cihaz hafızasında çalışan programlar
Kutu içeriği
- 1 × TRV-04 Wi-Fi Akıllı Radyatör Termostatı
- 6 parçalı adaptör seti (Danfoss RA, Danfoss RAV, Danfoss RAVL, Caleffi, Giacomini, M28 × 1,5)
- 1 × Türkçe kullanım kılavuzu
Teknik bilgiler
- Bağlantı
- Wi-Fi 2,4 GHz (Wi-Fi 6 uyumlu)
- Köprü
- Gerekmez
- Besleme
- 2 × 1,5 V alkalin AA (LR6)
- Pil ömrü
- Tahmini 3-5 ay
- Vana bağlantısı
- M30 × 1,5 mm
- Ayar adımı
- 0,5 °C
- Koruma sınıfı
- IP20
- Uygulama
- Smart Life / Tuya Smart
- Sesli asistan
- Amazon Alexa, Google Home
- Boyut
- 50 × 82,9 × 50 mm
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi ağı (5 GHz ağlar desteklenmez)
- Kurulum sırasında telefonda açık Bluetooth ve Wi-Fi bağlantısı ile Smart Life uygulamasına Bluetooth erişim izni
- 2 adet 1,5 V AA (LR6) alkalin pil
Vana kontrolü
Mevcut termostatik başlığı sökün, vana M30 × 1,5 mm değilse uygun adaptörü vanaya sıkıca vidalayın.
Taban montajı
Pil kapağı tabanını kilit simgesine göre çevirip ayırın, tabanı vanaya hizalayarak rakor somununu saat yönünde sıkın.
Pil yerleşimi
Metal yay klipsini dışa çekip kaldırın, kutuplara dikkat ederek 2 adet AA pil takın ve klipsi bastırarak sabitleyin.
Motor hazırlığı
Ekranda Setup yazısının ardından motor piminin geri çekilmesini ve Ready yazısının görünmesini bekleyin.
Gövde montajı
Ready yazısı göründüğünde ana gövdeyi tabana hizalayın ve kilit simgesine göre çevirerek sabitleyin.
Kalibrasyon
Orta düğmeye basın ve Calibrate animasyonunu bekleyin, işlem başarıyla tamamlandığında ekranda oda sıcaklığı görünür.
Bağlantıda dikkat edilecekler
- M30 × 1,5 mm standart vanalara adaptörsüz doğrudan takılır.
- Danfoss RA, RAV, RAVL, Caleffi, Giacomini ve M28 × 1,5 vanalar için kutudaki uygun adaptör kullanılmalıdır.
- Montaj sırasında su boşaltma, tesisatçı veya kombiye müdahale gerekmez.
- Cihaz yalnızca IP20 koruma sınıfına sahip olup iç mekân kullanımına uygundur, ıslak veya dış mekânlarda kullanılmamalıdır.
- Cihazda yalnızca kaliteli LR6 alkalin piller kullanılmalı, pil seviyesi düştüğünde piller hemen yenilenmelidir.
- Gövde montajını ekranda Ready yazısı görünmeden yapmayın, aksi takdirde kalibrasyon hatası oluşabilir.
- Sistem kontrol modunu sık sık değiştirmek performansı düşürür, ON-OFF veya PID modlarından birini seçip kalıcı kullanın.
- Cihaz yalnızca 2,4 GHz Wi-Fi ağlarını destekler, 5 GHz ağlar desteklenmez.
Uygulamaya ekleme
- Döner düğmeyi ekranda OFF görünene kadar çevirin.
- Orta düğmeyi yaklaşık 5 saniye basılı tutarak ekranda Network Connecting yazısının çıkmasını sağlayın.
- Smart Life uygulamasını açın ve sağ üstteki artı simgesine dokunarak cihaz ekleme adımına geçin.
- 2,4 GHz Wi-Fi ağınızı seçip şifresini girerek eşleştirmeyi tamamlayın.
Döner düğmeyi ekranda "OFF" görünene kadar çevirin, ardından orta düğmeyi yaklaşık 5 saniye basılı tutun, ekranda "Network Connecting"; Smart Life'ta cihaz ekleyin (yalnız 2,4 GHz). Fabrika ayarı: pilleri takarken orta düğmeyi basılı tutun, "Resetting" görününce bırakın.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Setup | Cihaz başlatılıyor ve motor pimi geri çekiliyor |
| Ready | Motor pimi hazırlandı, ana gövde tabana takılabilir |
| Calibrate | Vana kalibrasyonu yapılıyor veya pazartesi günleri otomatik kireç önleme hareketi devrede |
| Network Connecting | Cihaz Wi-Fi eşleştirme modunda |
| BOOST | Hızlı ısıtma için vana belirlenen süre boyunca tam açık tutuluyor |
| Away | Tatil modu aktif ve donma önleme seviyesinde çalışıyor |
| Window Open | Açık pencere algılandı ve ısıtma 30 dakika boyunca durduruldu |
| Resetting | Cihaz fabrika ayarlarına sıfırlanıyor |
| Pil simgesi yanıp sönüyor | Pil seviyesi yüzde 20 altına düştü veya pil tükendi |
| Vana kalibrasyon simgesi | Vana kalibrasyonu başarısız oldu |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Çalışma modları
Cihaz Konfor (varsayılan 20 °C), ECO (varsayılan 15 °C), Donma Önleme (5 °C), döner düğmeyle ayarlanan Özel Mod ve vanayı tamamen kapatan OFF modlarına sahiptir. Modlar arasında orta düğmeye kısa basarak geçiş yapabilirsiniz.
Haftalık programlama
Her gün için 6 ayrı zaman dilimi belirleyebilir ve bu dilimlere farklı çalışma modları atayabilirsiniz. İnternet bağlantısı kesilse bile oluşturulan programlar cihaz hafızasında çalışmaya devam eder.
Pencere açık algılama
Oda sıcaklığı 4,5 dakika içinde 1,5 °C'den fazla düşerse ısıtma durdurulur ve vana 30 dakika kapalı tutulur. Sıcaklık 4,5 dakikada 1,5 °C yükseldiğinde veya mod değiştirildiğinde normal çalışmaya döner.
Kireç önleme fonksiyonu
Her Pazartesi saat 12:00'de vana otomatik olarak hareket ettirilir. Bu sayede yaz aylarında vana milinin kireçlenip sıkışması engellenir.
Ekran yönü ve çocuk kilidi
Ekran yönünü yatay veya dikey montaja göre çevirmek için orta düğmeye hızlıca 2 kez basın. Çocuk kilidini açmak veya kapatmak için orta düğmeyi 1,5 saniye basılı tutun.
Kontrol algoritması seçimi
Uygulama üzerinden ON-OFF veya PID algoritmasını seçebilirsiniz. ON-OFF vanayı tam açıp kapatarak enerji tasarrufu sağlar, PID ise kademeli vana açıklığıyla sıcaklık dalgalanmasını azaltır.
Sorun giderme
Vana kalibrasyon hatası simgesi görünüyor.
Pilleri çıkarıp takarak cihazı yeniden başlatın ve gövdeyi yalnızca Ready yazısı göründükten sonra takın. Doğru adaptörün seçildiğinden ve yeni alkalin pil kullanıldığından emin olun.
Pil simgesi yanıp sönüyor.
Pil seviyesi yüzde 20 altına inmiştir veya tükenmiştir. Cihaza 2 adet yeni kaliteli alkalin AA (LR6) pil takın.
Wi-Fi eşleştirmesi başarısız oluyor.
Ağınızın 2,4 GHz bandında olduğundan emin olun, 5 GHz desteklenmez. Modeminiz çift bant yayınlıyorsa kurulum süresince 5 GHz bandını geçici olarak kapatın ve telefonun Bluetooth iznini kontrol edin.
Programlama, Tatil ve Boost modları çalışmıyor.
İlk ağ kurulumu tamamlanana kadar bu modlar geçici olarak devre dışıdır. Cihazı Smart Life uygulamasına eklediğinizde bu özellikler otomatik olarak açılır.
Oda sıcaklığı ile cihazın ölçtüğü değer arasında fark var.
Radyatör yakınlığından kaynaklanan ısı farkını gidermek için Smart Life uygulaması üzerinden sıcaklık kalibrasyonu yapın.
Ekranda ters duran yazılar görünüyor.
Yatay veya dikey montaj durumuna göre ekran yönünü düzeltmek için orta düğmeye hızlıca 2 kez basın.
Tuşlar komut almıyor ve kilitli görünüyor.
Çocuk kilidi devreye girmiş olabilir. Çocuk kilidinden çıkmak için orta düğmeyi 1,5 saniye basılı tutun.
İnternet bağlantısı koptu.
Önceden ayarlanan programlar cihaz hafızasında saklandığı için termostat çalışmaya devam eder. İnternet yalnızca uzaktan erişim, bildirim ve ayar değişikliği için gereklidir.
Sık sorulanlar
Cihazı kullanmak için ayrıca bir köprü almam gerekir mi?
Hayır. TRV-04 doğrudan 2,4 GHz Wi-Fi üzerinden modeminize bağlanır, harici bir köprü gerektirmez.
Montaj için kombiye veya tesisata müdahale etmek gerekir mi?
Hayır. Radyatördeki mevcut termostatik başlık sökülüp yerine bu cihaz takılır, su boşaltma veya tesisatçı müdahalesi gerekmez.
Cihaz radyatör vanama uyar mı?
M30 × 1,5 mm ölçüsündeki vanalara doğrudan takılır. Danfoss RA, RAV, RAVL, Caleffi, Giacomini ve M28 × 1,5 vanalar için kutu içerisindeki adaptörleri kullanabilirsiniz.
Evdeki kaç radyatöre bu vanadan takabilirim?
Her radyatör için bir adet cihaz kullanılır. Smart Life hesabınıza dilediğiniz kadar cihaz ekleyebilir, oda ve senaryo grupları oluşturabilirsiniz.
Piller ne kadar süre dayanır?
Bekleme akımı 300 µA olup pil ömrü kullanıma bağlı olarak tahmini 3 ile 5 ay arasındadır. Pil seviyesi yüzde 20 altına indiğinde cihaz ve uygulama uyarı verir.
İnternet bağlantısı kesilirse ısıtma durur mu?
Hayır. Ayarlanan haftalık programlar cihaz hafızasında saklandığı için internet olmasa bile çalışmayı sürdürür.
5 GHz Wi-Fi ağında çalışır mı?
Cihaz yalnızca 2,4 GHz Wi-Fi bandını destekler. Modeminizde iki bant aynı isimdeyse eşleştirme sırasında 5 GHz bandını geçici olarak kapatabilirsiniz.
Yaz aylarında cihazı nasıl kullanmalıyım?
Cihazı ON moduna alarak vana iç yayını geri çekebilir ve vana ömrünü uzatabilirsiniz. Ayrıca her Pazartesi saat 12:00'de otomatik kireç önleme hareketi yapılır.
Cihaz oda sıcaklığını doğru ölçer mi?
Dahili NTC sensör ortam sıcaklığını ölçer. Radyatör yakınlığından kaynaklanabilecek sıcaklık farklarını gidermek için Smart Life uygulamasından kalibrasyon yapabilirsiniz.
Bu cihaz doğalgaz tasarrufu sağlar mı?
Kullanılmayan odaların ısıtılmaması, evde yokken ECO moduna geçilmesi ve açık pencere algılandığında vananın kapatılması sayesinde doğalgaz tasarrufu elde edilir.
Sesli asistanlar ile kontrol edilebilir mi?
Amazon Alexa ve Google Home ile uyumludur. Sıcaklığı ayarlayabilir, artırıp azaltabilir, mod değiştirebilir ve pil seviyesini sorgulayabilirsiniz.
Hissedilen oda sıcaklığına göre vana ne zaman açılıp kapanır?
ON-OFF modunda histerezis değeri kullanılır. Örneğin hedef 25 °C ve histerezis 0,5 °C iken sıcaklık 24,5 °C'ye düştüğünde vana açılır, 25 °C'ye ulaştığında kapanır.
