ZKT-01 · Termostatlar

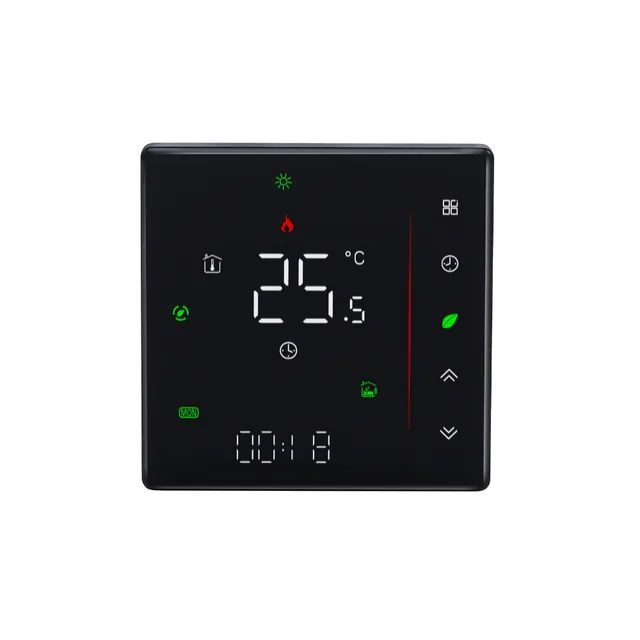

Kablolu LCD Ekranlı Zigbee Oda Termostatı
Ürün, kombi ve alttan ısıtma sistemleri için tasarlanan Zigbee oda termostatıdır. Dahili sensörü ve çıkış röleleri sayesinde sıcaklık kontrolünü sağlar.
- Zigbee
- Köprü gerekir
Genel bakış
Öne çıkanlar
- Kuru kontak çıkışı sayesinde tüm kombiler ile uyumludur.
- 5A NO/NC röle çıkışı ile alttan ısıtma vanalarını kontrol edebilir.
- Günde 6 farklı zaman dilimi için ayrı sıcaklık ayarı sunan 5+1+1 haftalık programlamaya sahiptir.
- Amazon Alexa ve Google Home sesli asistanları ile tam uyumludur.
- Geniş LCD ekranı ve çerçevesiz akrilik panel tasarımı bulunur.
- Kombinin sık devreye girip çıkmasını önleyen 1-5°C ölü bölge ayarına sahiptir.
Kutu içeriği
- 1 adet Tuya uyumlu Zigbee akıllı oda termostatı
- 1 adet kullanım kılavuzu
- 2 adet montaj vidası
Teknik bilgiler
- Bağlantı
- Zigbee 3.0
- Besleme
- 95 ~ 240 VAC, 50 ~ 60 Hz
- Çıkış kapasitesi
- 5A NO/NC ve kuru kontak
- Sıcaklık ayar aralığı
- 5 - 35°C
- Ölçüm hassasiyeti
- ±1°C (0.1°C çözünürlük)
- Montaj tipi
- 86x86 mm kare veya 60 mm yuvarlak kasa
- Koruma sınıfı
- IP20
- Güç tüketimi
- < 1.5W
Kurulum
Başlamadan önce
- Cihazın çalışabilmesi için 95-240 VAC şebeke besleme hattı bulunmalıdır.
- Montaj için 86x86 mm kare veya Avrupa tipi 60 mm yuvarlak buat kasası gereklidir.
Kasa montajı
Termostatı 86x86 mm kare veya Avrupa tipi 60 mm yuvarlak kasaya yerleştirin.
Kablo bağlantısı
Terminallere 2 x 1.5 mm² veya 1 x 2.5 mm² kesitli kabloları bağlayın.
Isıtıcı ünitesi bağlantısı
Kombi bağlantısı için kuru kontak çıkışını, alttan ısıtma vanaları için 5A NO/NC röle çıkışını bağlayın.
Sabitleme
Paketten çıkan 2 adet montaj vidasını sıkarak cihazı kasaya sabitleyin.
Bağlantıda dikkat edilecekler
- Termostat klemensleri 2 x 1.5 mm² veya 1 x 2.5 mm² kablo bağlantılarını kabul eder.
- Kombi için kuru kontak çıkışı, alttan ısıtma vanaları için 5A NO/NC röle çıkışı bağlanmalıdır.
- Cihaz 95 ~ 240 VAC, 50 ~ 60 Hz giriş gerilimiyle beslenir.
- Bu modelde sadece dahili ortam sensörü kullanılır, harici sensör bağlanamaz.
- Termostat gövdesi alev almaz PC ve ABS malzemeden üretilmiştir.
Uygulamaya ekleme
- Yaprak düğmesine basarak ekranı kapatın.
- Ekran kapandığında derece azaltma (-) düğmesine 5 saniye basılı tutun.
- Tuya veya Smart Life uygulamasında Zigbee köprünüz üzerinden cihazı aratıp ekleyin.
Yaprak düğmesine basıp ekran kapandığında derece azaltma (-) düğmesine 5 saniye basılı tutun
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Ekran modu 00 | Ayar sıcaklığı ve oda sıcaklığı ekranda birlikte görüntülenir. |
| Ekran modu 01 | Ekranda yalnızca oda sıcaklığı görüntülenir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.
Kullanım
Haftalık programlama
5+1+1 moduyla hafta içi, cumartesi ve pazar günleri için ayrı planlama yapabilirsiniz. Günde 6 farklı zaman dilimine özel sıcaklık değeri atayabilirsiniz.
Tuş kilidi ve çocuk kilidi
Tuş kilidi ayarını 01 yaparak sadece güç tuşunu açık bırakabilirsiniz. Ayarı 02 yaptığınızda tüm tuşlar kilitlenir.
Ölü bölge aralığı
Ölü bölge değerini 1-5°C arasında belirleyebilirsiniz. Bu fonksiyon kombinin gereksiz yere sık devreye girip çıkmasını önler.
Sıcaklık kalibrasyonu
Gelişmiş ayarlar üzerinden -9°C ile +9°C aralığında sıcaklık kalibrasyonu yapabilirsiniz.
Sıcaklık koruma sınırları
Donma koruması için 5-15°C, aşırı ısınma koruması için 15-45°C aralıklarında limit belirleyebilirsiniz.
Sesli komut desteği
Amazon Alexa veya Google Home kullanarak oda sıcaklığını sesli komutlarla ayarlayabilirsiniz.
Sorun giderme
Kombi çok sık devreye girip çıkıyor.
Gelişmiş ayarlardan ölü bölge (deadzone) değerini artırın. 1-5°C aralığındaki bu ayar kombinin sık devreye girmesini önler.
Termostat tuşlarına basıldığında tepki alınamıyor.
Gelişmiş ayarlardan tuş kilidi modunu kontrol edin. Kilidi kaldırmak için değeri 00 olarak ayarlayın.
Oda sıcaklığı ortamdaki diğer termometrelerle uyuşmuyor.
Gelişmiş ayarlardan sıcaklık kalibrasyonunu seçin. -9°C ile +9°C aralığında gereken sapma düzeltmesini girin.
Cihaz ayarları sıfırlanmak isteniyor.
Gelişmiş ayarlardan fabrika ayarları seçeneğini 01 yaparak cihazı yeniden başlatın.
Sık sorulanlar
Bu termostat kombim ile uyumlu mu?
Kuru kontak çıkışı sayesinde tüm kombiler ile uyumludur.
Alttan ısıtma sistemlerinde kullanılabilir mi?
Evet. 5A NO/NC röle çıkışı ile alttan ısıtma vanalarını kontrol edebilir.
Cihaza harici zemin sensörü bağlanabilir mi?
Hayır. Bu modelde sadece dahili ortam sensörü bulunur, harici sensör desteği yoktur.
Ürün pilli midir yoksa elektrik bağlantılı mıdır?
Kablolu bir termostattır. 95-240 VAC, 50-60 Hz şebeke gerilimi ile çalışır.
Hangi uygulamalar üzerinden kontrol edilebilir?
Tuya, Smart Life, Home Assistant ve Zigbee2MQTT platformları ile uyumludur.
Zaman programlaması nasıl çalışır?
5+1+1 haftalık programlama ile günde 6 farklı zaman dilimi için ayrı sıcaklık atanabilir.
Bekleme durumunda ekran ışığı kısılabilir mi?
Evet. Bekleme ekran parlaklığı %3 ile %99 arasında ayarlanabilir.
