R9W-753 · Termostatlar

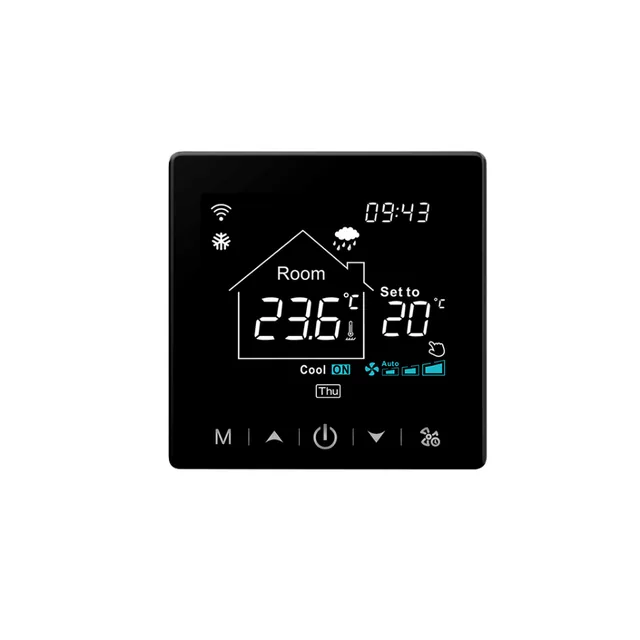

WiFi LCD Ekranlı Fan Coil Termostatı

R9W-753, 4 borulu fan coil sistemleri için tasarlanmış bir Wi-Fi oda termostatıdır. Isıtma, soğutma ve havalandırma modlarını hem cihaz paneli üzerinden hem de Wi-Fi aracılığıyla mobil uygulama üzerinden yönetmenizi sağlar.

WiFi
Köprü gerekmez
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

4 borulu fan coil sistemlerinde ısıtma ve soğutma vanalarını ayrı çıkışlardan yönetir.
Fan motorunu yüksek, orta, düşük hız kademelerinde veya otomatik modda çalıştırır.
Renkli VA ekrana ve 5 adet dokunmatik kontrol tuşuna sahiptir.
Tuya Smart ve Smart Life uygulamaları ile köprü olmadan doğrudan modeme bağlanır.
Amazon Alexa ve Google Assistant üzerinden sesli komutlarla kontrol edilebilir.
Cihaz tuşları üzerinden veya uygulama aracılığıyla çocuk kilidi etkinleştirilebilir.

Teknik bilgiler

Bağlantı: WiFi 2.4 GHz
Köprü: Gerekmez
Besleme: 100–240 V AC, 50/60 Hz
Uygulama: Tuya Smart, Smart Life
Maks. yük: Vana çıkışları en çok 3 A
Sıcaklık ayar aralığı: 5–95 °C
Montaj: Sıva altı kasa
Koruma: IP20

Kurulum

Başlamadan önce

2,4 GHz Wi-Fi kablosuz ağ bağlantısı gereklidir.
Montaj noktasında 220 V besleme hattı bulunmalıdır.
Cihazın yerleşimi için standart sıva altı montaj kasası gerekir.

Güvenlik ve hazırlık
Sigortayı kapatın ve eski termostatın kablolarını işaretleyin.
Besleme kabloları
Faz kablosunu 1 numaralı L klemensine, nötr kablosunu 2 numaralı N klemensine bağlayın.
Fan ve vana bağlantıları
Fan hız kablolarını 3 (HI), 4 (MED) ve 5 (LOW) klemenslerine bağlayın. Isıtma vanasını 6, soğutma vanasını 7 klemensine bağlayıp vanaların nötr kablolarını ortak N hattına verin.
Montaj ve enerji
Paneli kasaya takın ve sigortayı açarak cihaza elektrik verin.

Bağlantıda dikkat edilecekler

3 ile 7 numaralı klemens çıkışları 220 V verir, cihazda kuru kontak çıkışı bulunmaz.
Fan motorunun ve vanaların nötr kabloları ortak N hattına bağlanır.
6 ve 7 numaralı vana çıkışları en çok 3 A akım taşır, daha yüksek yükler için kontaktör kullanılmalıdır.
Fan hız kablolarının sırası fan coil ünitesinin kendi teknik şemasından teyit edilmelidir.

Uyarılar

Montajın yapılacağı noktada 220 V elektrik hattı bulunmalıdır.
Çıkışlar 220 V gerilim verdiği ve kuru kontak bulunmadığı için cihazı kombiye kesinlikle bağlamayın.
Cihaz yalnızca 2,4 GHz Wi-Fi frekansında çalışır, 5 GHz Wi-Fi bağlantısı desteklenmez.

Uygulamaya ekleme

Tuya Smart veya Smart Life uygulamasını açıp 2,4 GHz Wi-Fi ağında cihaz ekleme adımlarını izleyin.

Eşleştirme modu ve sıfırlama

Cihaz kapalıyken M tuşuna 3 saniye basılı tutarak teknisyen menüsüne girin ve 19 numaralı menüde yukarı tuşuna 3 saniye basarak fabrika ayarlarına dönün.

Gösterge ışıkları

Durum	Anlamı
Room	Ölçülen mevcut oda sıcaklığı
Set to	Kullanıcının belirlediği hedef sıcaklık değeri
Cool / Heat ON	Soğutma veya ısıtma modunun devrede olduğunu gösterir
Hava durumu simgesi ve dış ortam nemi	Cihaz Wi-Fi ağına bağlı durumdayken güncellenir

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Çocuk kilidi

Cihaz açıkken yukarı ve aşağı tuşlarına birlikte 3 saniye basılı tutarak tuş kilidini açabilir veya kapatabilirsiniz. Aynı ayar uygulama üzerinden Child Lock seçeneğiyle de yapılabilir.

Saat ayarı

Cihaz açık durumdayken fan tuşuna 3 saniye basılı tutarak saat ayarını gerçekleştirebilirsiniz.

Mod ve fan yönetimi

M tuşuna basarak Soğutma, Isıtma ve Havalandırma modları arasında geçiş yapabilirsiniz. Fan tuşu ile fan hızını 3 kademeli veya otomatik olarak belirleyebilirsiniz.

Teknisyen menüsü

Cihaz kapalıyken M tuşuna 3 saniye basılı tutarak gelişmiş ayarlara ulaşabilirsiniz. M tuşu ile parametre değiştirilir, yukarı ve aşağı tuşlarıyla değer ayarlanır, güç tuşu ile kaydedip çıkılır.
