ZVM-01 · Termostatlar

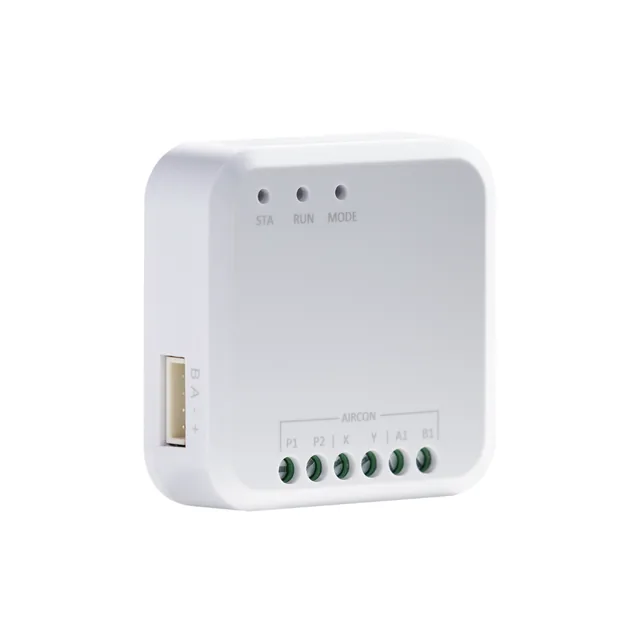

Zigbee VRF Klima Kontrol Modülü

Zigbee VRF kontrol modülü, VRF ve multi split klimaları akıllı ev sistemine dahil eden iç ünite köprüsüdür. Klimanın haberleşme portuna bağlanarak gerçek zamanlı çift yönlü denetim sağlar.

Zigbee
Köprü gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Klimanın haberleşme portuna doğrudan bağlanarak çift yönlü iletişim sunar.
Harici adaptör veya elektrik prizi gerektirmeden gücünü klimadan alır.
Kompakt boyutları sayesinde iç ünite kapağının altına gizlenir.
Geniş marka ve protokol desteği sunar.
Desteklenen birçok modelde duvardaki orijinal kablolu kumanda ile birlikte çalışır.
Mobil uygulama üzerinden veya sesli asistanlar ile kontrol edilebilir.

Kutu içeriği

1 adet Zigbee VRF Termostat Modülü (ZVM-01)
1 adet klima bağlantı kablosu
1 adet kullanım kılavuzu

Teknik bilgiler

Protokol: Zigbee 3.0
Köprü: Gerekli (Tuya Zigbee)
Besleme: Klima haberleşme hattından
Güç tüketimi: 0,5 W
Boyut: 53 × 53 × 16,5 mm
Çalışma sıcaklığı: -10 °C ile +45 °C arası
Çalışma nemi: %20 ile %80 RH
Kablo türü: 2 × 0,75 mm² blendajlı kablo

Kurulum

Başlamadan önce

Tuya veya Smart Life uyumlu Zigbee köprüsü gerekir.
Klima iç ünitesinde uyumlu kablolu kumanda haberleşme portu bulunmalıdır.
Montaj öncesinde klimanın soğutma veya ısıtma modunda en az 12 dakika sorunsuz çalıştığı test edilmelidir.
Protokol yapılandırması için Bluetooth destekli devreye alma aracı gereklidir.

Enerjiyi kesme
Klimanın ve modülün elektrik bağlantısını kesin.
Kablo bağlantısı
Uyum tablosuna uygun olarak AIRCON terminalini iç ünite portuna blendajlı kablo ile bağlayın.
Enerji verme
Sisteme enerji verin ve göstergelerin ilk kontrolleri tamamlamasını bekleyin.
Protokol seçimi
RUN ışığı sabit yandığında gerekirse Bluetooth yapılandırma aracıyla marka protokolünü belirleyin.
Ağa ekleme
Ağ tuşuna 5 saniye basılı tutarak cihazı köprüye tanıtın.
Kurulum tamamlama
STA ışığı sabit turuncu yandığında oda atamasını yapın.

Bağlantıda dikkat edilecekler

Cihaza harici elektrik beslemesi bağlamayın. Şebeke gerilimi verilmesi durumunda cihaz kalıcı hasar görür.
Haberleşme kablosunu yüksek gerilim hatlarına paralel çekmeyin. Paralel geçiş zorunluysa en az 30 cm mesafe bırakın.
Marka ve modele göre bağlantı portu ile kutup yönü değişir. Kılavuzdaki bağlantı portu seçim tablosunu inceleyin.

Uyarılar

Modüle kesinlikle harici besleme bağlamayın. Sinyal klemensine şebeke voltajı verilirse cihaz kalıcı olarak bozulur.
Kurulum yetkili teknik personel tarafından yapılmalı ve kablolama sırasında sistem enerjisi kesilmelidir.

Uygulamaya ekleme

Cihazın ağ tuşuna 5 saniye boyunca basılı tutun.
STA göstergesinin turuncu renkte hızlı yanıp söndüğünü gözlemleyin.
Tuya veya Smart Life uygulamasında Zigbee köprüsünü açıp Cihaz Ekle seçeneğine dokunun.
STA göstergesi sabit turuncu yandığında eşleştirme tamamlanır.

Eşleştirme modu ve sıfırlama

Ağ tuşuna 5 saniye basılı tutarak cihazı eşleştirme moduna alın.

Gösterge ışıkları

Durum	Anlamı
STA sönük	Cihazda elektrik enerjisi yoktur.
STA yeşil	Enerji vardır ancak cihaz ağa bağlı değildir.
STA turuncu hızlı yanıp sönüyor	Cihaz ağa katılım aşamasındadır.
STA turuncu sabit	Cihaz ağa başarıyla bağlanmıştır.
RUN sönük	Enerji bağlantısı yoktur.
RUN yanıp sönüyor	Modül bağlı klimayı aramaktadır.
RUN sabit	Klima algılanmıştır ve haberleşme normaldir.
MODE sönük	Klima kapalıdır veya fan modunda çalışmaktadır.
MODE kırmızı	Klima ısıtma modundadır.
MODE yeşil	Klima soğutma modundadır.
MODE turuncu	Klima nem alma modundadır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Çift yönlü durum takibi

Duvardaki kablolu kumandadan yapılan değişiklikler anında uygulamaya aktarılır. Uygulama klimanın gerçek çalışma durumunu görüntüler.

Çalışma modu ve sıcaklık kontrolü

Soğutma, ısıtma, fan, nem alma ve otomatik modlar arasında geçiş yapabilirsiniz. Hedef ve ortam sıcaklığı ile fan hızı kademelerini yönetebilirsiniz.

Program ve otomasyon

Haftalık çalışma takvimleri hazırlayabilir ve zamanlayıcı ayarlayabilirsiniz. Eve yaklaşınca klimanın açılması gibi konum bazlı otomasyonlar oluşturabilirsiniz.

Proje yönetimi ve tasarruf

Kart okuyucu ve doluluk senaryoları uygulayabilirsiniz. Mesai dışı tüm klimaları toplu kapatabilir veya kullanıcıların ayarlayabileceği sıcaklık aralığını sınırlayabilirsiniz.

Sorun giderme

RUN göstergesi sürekli yanıp sönüyor ve klima algılanmıyor.

Klima haberleşme kablosunun doğru porta ve doğru kutup yönünde bağlandığını kontrol edin. Gerekiyorsa Bluetooth aracı ile klimanın marka protokolünü yeniden seçin.

STA göstergesi yeşil yanıyor ve ağa bağlanmıyor.

Cihaz ağa bağlı değildir. Ağ tuşuna 5 saniye basılı tutarak eşleştirme moduna alın ve köprü üzerinden tekrar ekleyin.

İnternet bağlantısı kesildiğinde klima çalışmayı durdurur mu?

İnternet kesildiğinde klima çalışmasını sürdürür. Duvardaki kumandayla kontrol edilebilir, yalnızca mobil uygulamadan uzaktan erişim geçici olarak devre dışı kalır.

Sık sorulanlar

Ayrıca bir köprü satın almam gerekir mi?

Evet. Cihaz Zigbee protokolü kullandığı için Tuya veya Smart Life uyumlu bir Zigbee köprüsü ile birlikte çalışır. Halihazırda uyumlu köprünüz varsa yenisini almanıza gerek yoktur.

Tek bir modül ile kaç klima yönetilebilir?

Her bir iç ünite için ayrı bir modül kullanılmalıdır. Tek bir köprü üzerinden çok sayıda modülü aynı anda yönetebilirsiniz.

Yalnızca uzaktan kumandası bulunan klimalar ile uyumlu mudur?

İç ünitede kablolu kumanda haberleşme portu bulunmalıdır. Bu portun yer almadığı standart uzaktan kumandalı split modeller için uygun değildir.

Mevcut kablolu kumanda kullanılmaya devam edebilir mi?

Desteklenen birçok modelde mevcut kablolu kumanda aynı hat üzerinde çalışmaya devam eder. Bazı özel modellerde ise orijinal kumandanın sökülmesi gerekir.

Cihaz elektrik faturasına ek yük getirir mi?

Modül 0,5 W gibi çok düşük bir güç tüketimine sahiptir. Zamanlayıcı ve senaryolar sayesinde klimanın gereksiz çalışmasını engelleyerek enerji tasarrufu sağlar.

IR kızılötesi klima kumandalarından farkı nedir?

IR vericiler yalnızca tek yönlü komut yollar ve görüş hattına ihtiyaç duyar. ZVM-01 doğrudan klimanın kablolu portuna bağlanarak çift yönlü haberleşir ve gerçek çalışma durumunu yansıtır.

Hangi klima markaları ile uyumludur?

Daikin, Hitachi, Hisense, Kolon, York, LG, GCHV, Toshiba, Panasonic, Mitsubishi Heavy, Mitsubishi Electric, Gree, Haier, Midea ve Samsung markalarıyla uyumludur.

Montajı kullanıcı kendisi yapabilir mi?

Klima iç ünitesine kablolama ve doğru port seçimi gerektirdiğinden montajın yetkili teknik personel tarafından yapılması gerekir.
