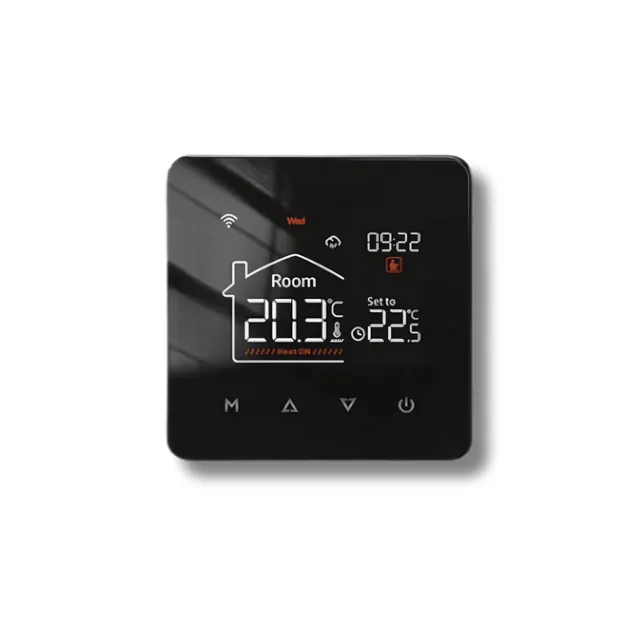

Kablolu LCD Ekranlı WiFi Yerden Isıtma ve Kombi Termostatı
Tuya ve Smart Life uyumlu kablolu WiFi akıllı oda termostatıdır. Kombiler için kuru kontak çıkışına ve yerden ısıtma kontrol vanaları için normalde açık ve normalde kapalı çıkışlara sahiptir.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Canlı renkli VA ekran ve kapasitif dokunmatik kontrol sunar.
- Kombiler için kuru kontak, vanalar için normalde açık ve kapalı çıkışlar sağlar.
- Köprü gerektirmeden doğrudan WiFi ağına bağlanır.
- Günde 6 farklı zaman dilimiyle haftalık programlama imkanı verir.
- Sıcaklık 5 ile 95 derece aralığında 0,5 derece hassasiyetle ayarlanabilir.
- Alexa ve Google Asistan ile sesli komut desteği sunar.
Kutu içeriği
- Kablolu LCD Ekranlı WiFi Termostat
Teknik bilgiler
- Bağlantı
- WiFi ve Kablolu
- Köprü
- Gerekmez
- Besleme
- AC 100-240V (50/60Hz)
- Güç tüketimi
- Maks. 1,5 W
- Sıcaklık ayar aralığı
- 5 - 95 °C
- Ayar hassasiyeti
- 0,5 °C
- Sıcaklık farkı (Histerezis)
- 0,5 - 10 °C (Fabrika ayarı ±1 °C)
- Maks. yük
- 3 A
- Montaj
- Sıva altı
- Koruma sınıfı
- IP20
- Gövde malzemesi
- Alev almaz PC
- Uygulama
- Tuya Smart, Smart Life
Kurulum
Başlamadan önce
- Montaj için duvarda sıva altı buat kasası gereklidir.
- Termostat beslemesi için nötr ve faz bağlantısı gereklidir.
Kablo hazırlığı
Kablo uçlarını 7-9 mm soyun.
Besleme bağlantısı
Faz hattını 1 (L), nötr hattını 2 (N) klemensine bağlayın.
Sistem bağlantısı
Isıtma sisteminize uygun senaryoyu seçerek kombi veya vana bağlantılarını tamamlayın.
Arka panel montajı
Arka paneli sıva altı kasaya yerleştirip duvara vidalayarak sabitleyin.
Ön panel montajı
Ön paneli arka gövdenin üzerine takın.

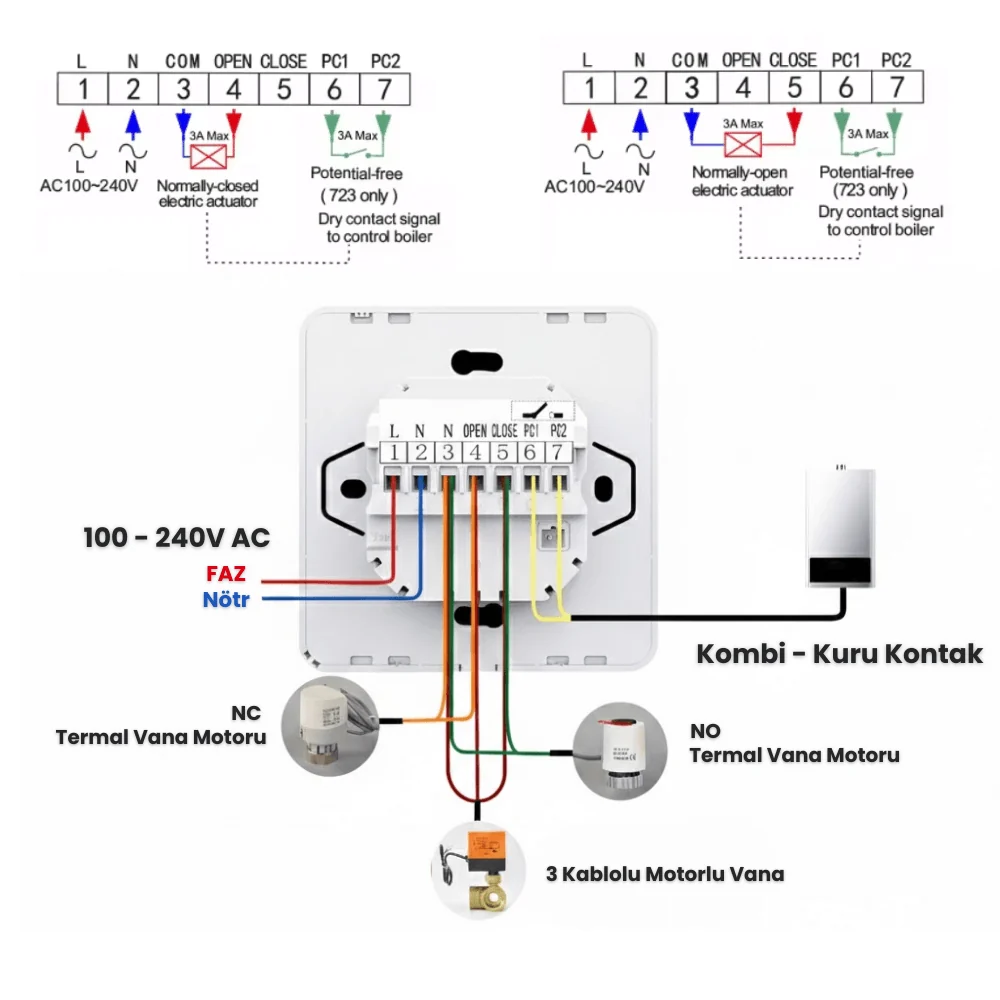

Bağlantıda dikkat edilecekler
- Klemens 1 faz hattıdır. Klemens 2 ve 3 ise nötr hattıdır ve dahili olarak birbirine bağlıdır.
- 1 ile 3 numaralı klemensler arasına kesinlikle köprü atmayın. 1 faz ve 3 nötr olduğu için köprü yapıldığında kısa devre oluşur ve sigorta atar.
- Kombi tetiklemesi için sadece 6 ve 7 (PC1-PC2) kuru kontak uçlarını kullanın.
- 3, 4 ve 5 numaralı klemensler kuru kontak değildir, 220V faz çıkışı verir. Bu klemensleri kombinin kuru kontak girişine bağlamayın.
- NC tipi aktüatör faz kablosunu 4 (OPEN) ucuna, NO tipi aktüatör faz kablosunu 5 (CLOSE) ucuna bağlayın. Aktüatörün nötr kablosunu 3 (N) ucuna takın.
- 3 kablolu motorlu vanalarda nötr kablosunu 3 (N), açma kablosunu 4 (OPEN), kapama kablosunu 5 (CLOSE) klemensine bağlayın.
- 1 numaralı klemens (Faz) ile 3 numaralı klemens (Nötr) arasına asla köprü yapmayın. Bu bağlantı kısa devreye yol açar ve sigortanın atmasına neden olur.
- Elektrikli yerden ısıtma filmi veya kablosu bağlamayın. Cihaz aktüatör çıkışları en çok 3 A akım taşır.
Uygulamaya ekleme
- Cihazı güç tuşuna basarak kapatın.
- Cihaz kapalıyken M tuşuna 3-5 saniye basılı tutun.
- Ekranda WiFi simgesinin hızlıca yanıp söndüğünü görün.
- Tuya Smart veya Smart Life uygulamasını açarak cihaz ekleme adımını tamamlayın.
Cihaz kapalıyken "M" tuşuna 3 saniye basılı tutun; WiFi bağlantı moduna girer
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Heat ON yazısı | Isıtma açık durumdadır. |
| Hızlı yanıp sönen WiFi simgesi | Cihaz WiFi eşleştirme modundadır. |
| Güneşli, Bulutlu, Yağmurlu veya Karlı simgesi | Uygulama üzerinden çekilen güncel hava durumunu gösterir. |
| Mon, Tue, Wed, Thu, Fri, Sat, Sun göstergeleri | Haftanın gününü gösterir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Çocuk kilidi
Çocuk kilidini etkinleştirmek için yukarı ve aşağı tuşlarına 3 saniye boyunca aynı anda basın. Kilit devredeyken ekran üzerinden hiçbir işlem yapılamaz.
Çalışma modu geçişi
Manuel ve otomatik mod arasında geçiş yapmak için M tuşuna kısa süre basın. Otomatik moddayken geçici moda geçmek için yukarı veya aşağı tuşlarına basın.
Zaman ve saat ayarı
Zamanı ayarlamak için M ve yukarı tuşlarına 3 saniye boyunca basın. Değiştirilecek öğeyi M tuşuyla seçip yukarı veya aşağı tuşlarıyla düzenleyin. Çıkmak için güç tuşuna basın.
Teknisyen menüsü
Cihaz kapalıyken M ve yukarı tuşlarına aynı anda basarak menüye girin. Sıcaklık kalibrasyonu (1ADJ), histerezis (4DIF) ve donma koruması (5LTP) gibi ayarları düzenleyebilirsiniz. Başlıklar arasında M ile geçip yukarı tuşu ile kaydedin.
Tüketim ve sıcaklık istatistikleri
Uygulamadaki istatistikler ekranından kombi çıkışının açık kaldığı saatleri ve hedef sıcaklık ile oda sıcaklığı karşılaştırma grafiğini inceleyebilirsiniz.
Konum tabanlı otomasyon
Uygulama üzerinden konum koşulu tanımlayarak evden uzaklaştığınızda kombiyi kapatabilir veya eve yaklaştığınızda ısıtmayı otomatik olarak açabilirsiniz.
Sorun giderme
Cihaz bağlandığında evin elektrik sigortası atıyor
1 ve 3 numaralı klemensler arasında köprü olup olmadığını kontrol edin. 1 numaralı klemens faz, 3 numaralı klemens nötr hattıdır. Köprü varsa kaldırın ve önce sadece 1 ve 2 klemenslerini bağlayarak cihazı açmayı deneyin.
Kombi tetiklenmiyor veya ısıtma başlamıyor
Kombi tetik kablolarının 6 ve 7 (PC1-PC2) klemenslerine bağlı olduğundan emin olun. 3, 4 ve 5 numaralı klemensler kuru kontak değildir, buralara kombi tetik kablosu bağlamayın.
Termostat ekranındaki dokunmatik tuşlar komut almıyor
Çocuk kilidi açık olabilir. Devre dışı bırakmak için yukarı ve aşağı tuşlarına aynı anda 3 saniye boyunca basılı tutun.
Cihaz WiFi eşleştirme moduna girmiyor
Termostatı açık durumdayken güç tuşuna basarak kapatın. Kapalı konumdayken M tuşuna 3-5 saniye basılı tutarak WiFi simgesinin yanıp sönmesini sağlayın.
Oda sıcaklığı hatalı algılanıyor
Cihaz kapalıyken M ve yukarı tuşlarına basarak teknisyen menüsündeki 1ADJ parametresine girin. Buradan sıcaklık kalibrasyonunu düzenleyin.
Cihaz fabrika ayarlarına döndürülmek isteniyor
Cihaz kapalıyken M ve yukarı tuşlarına basarak teknisyen menüsüne girin. AFAC parametresine gelip yukarı tuşuna 3 saniye basılı tutun.
Sık sorulanlar
Termostatın çalışması için ayrı bir köprü gerekir mi?
Hayır, termostat köprü gerektirmez ve doğrudan WiFi ağına bağlanır.
Bu modele harici zemin sensörü bağlanabilir mi?
Hayır, bu modelde harici sensör girişi bulunmaz. Sıcaklık ölçümü yalnızca dahili oda sensörü üzerinden yapılır.
Elimdeki 230V aktüatörün NO veya NC olduğunu bilmiyorum, cihazla uyumlu mudur?
Evet, uyumludur. Cihazda hem NC (4-OPEN) hem NO (5-CLOSE) çıkışı bulunduğu için tipi fark etmeksizin tüm 230V aktüatörler bağlanabilir.
Termostata 24V vana aktüatörü bağlanabilir mi?
Doğrudan bağlanamaz. Termostatın vana kontrol klemensleri 220V faz gerilimi verir.
Termostat elektrikli yerden ısıtma kablosu veya filmi için kullanılabilir mi?
Uygun değildir. Aktüatör çıkışı en çok 3 A destekler. Elektrikli sistemler için 16 A kapasiteli V4W-723 modeli önerilir.
Termostat sıva üstü montajla kullanılabilir mi?
Sıva altı bir modeldir. Montaj yapılabilmesi için arka tarafa sıva altı buat kasası açılması gerekmektedir.
Sadece kombi bağlantısı yapmak için hangi klemensler kullanılır?
1 numaraya faz, 2 numaraya nötr, 6 ve 7 (PC1-PC2) klemenslerine kombi tetik kabloları bağlanır. 3, 4 ve 5 numaralı klemensler boş bırakılır.
Haftalık ısıtma programı nasıl ayarlanır?
Cihaz üzerindeki teknisyen menüsünden 6PRG başlığıyla 5/2, 6/1 veya 7/0 gün düzeni seçilerek günde 6 farklı zaman ve sıcaklık dilimi tanımlanabilir.
Mobil uygulama üzerinden kaç kişi cihazı kontrol edebilir?
Cihaz uygulama üzerinden 20 kişiye kadar paylaşılabilir.
Cihazın garanti süresi ne kadardır?
Teslim tarihinden itibaren 2 yıldır.
