T9W · Termostatlar
WiFi Kablosuz Yerden Isıtma ve Kombi Termostatı

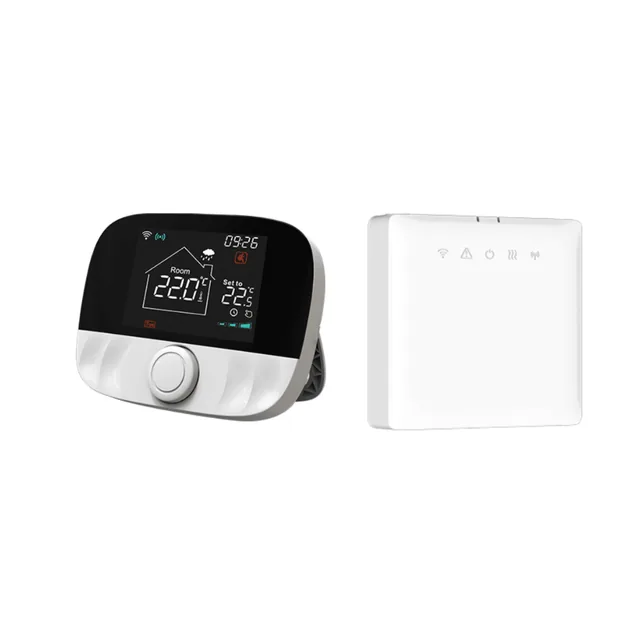

T9W, kombi ve yerden ısıtma sistemleri için tasarlanmış, WiFi ve RF kablosuz oda termostatı setidir. Pille ya da Type-C bağlantısıyla çalışan termostat ve 220 V beslemeli iki çıkışlı alıcı ünitesinden oluşur.
- Köprü gerekmez
- Nötr hattı gerekir
Videolar
Genel bakış
Öne çıkanlar
- Termostat ile alıcı arasında 433 MHz radyo frekansıyla kablosuz haberleşme sağlar.
- Kombi için kuru kontak ve yerden ısıtma için 230 V vana çıkışına sahiptir.
- 2 adet AA alkalin pil veya 5 V Type-C USB ile beslenebilir.
- 7 gün, günde 6 farklı zaman dilimi için haftalık sıcaklık programlaması yapılabilir.
- 0,1 °C ile 10 °C arasında ayarlanabilir histerezis desteği sunar.
- Amazon Alexa, Google Assistant ve Yandex Alice sesli asistanlarıyla kontrol edilebilir.
Kutu içeriği
- Geniş ekranlı termostat
- 220 V girişli alıcı kontrolcüsü
- 2 adet bağlantı kablosu (2 x 0,75 mm²)
- USB Type-C kablosu
- 4 adet vida
- Türkçe kullanım kılavuzu
- Eşleştirme kartı
Teknik bilgiler
- Bağlantı
- WiFi (2.4 GHz) ve RF (433 MHz)
- Köprü
- Gerekmez
- Besleme
- Termostat: 2xAA Pil veya Type-C / Alıcı: AC 100-240V
- Pil ömrü
- Yaklaşık 3-4 ay
- Maks. yük
- Vana çıkışı en fazla 5 A
- Ayar aralığı
- 5°C - 95°C
- Hassasiyet
- Ölçüm ±0,1°C / Ayar ±0,5°C
- Uygulama
- Smart Life / Tuya Smart
Kurulum
Başlamadan önce
- 2,4 GHz WiFi internet bağlantısı.
- Montaj için düz veya yıldız tornavida.
- Termostatı pille kullanmak için 2 adet AA alkalin pil veya sürekli güç için 5 V USB adaptör.

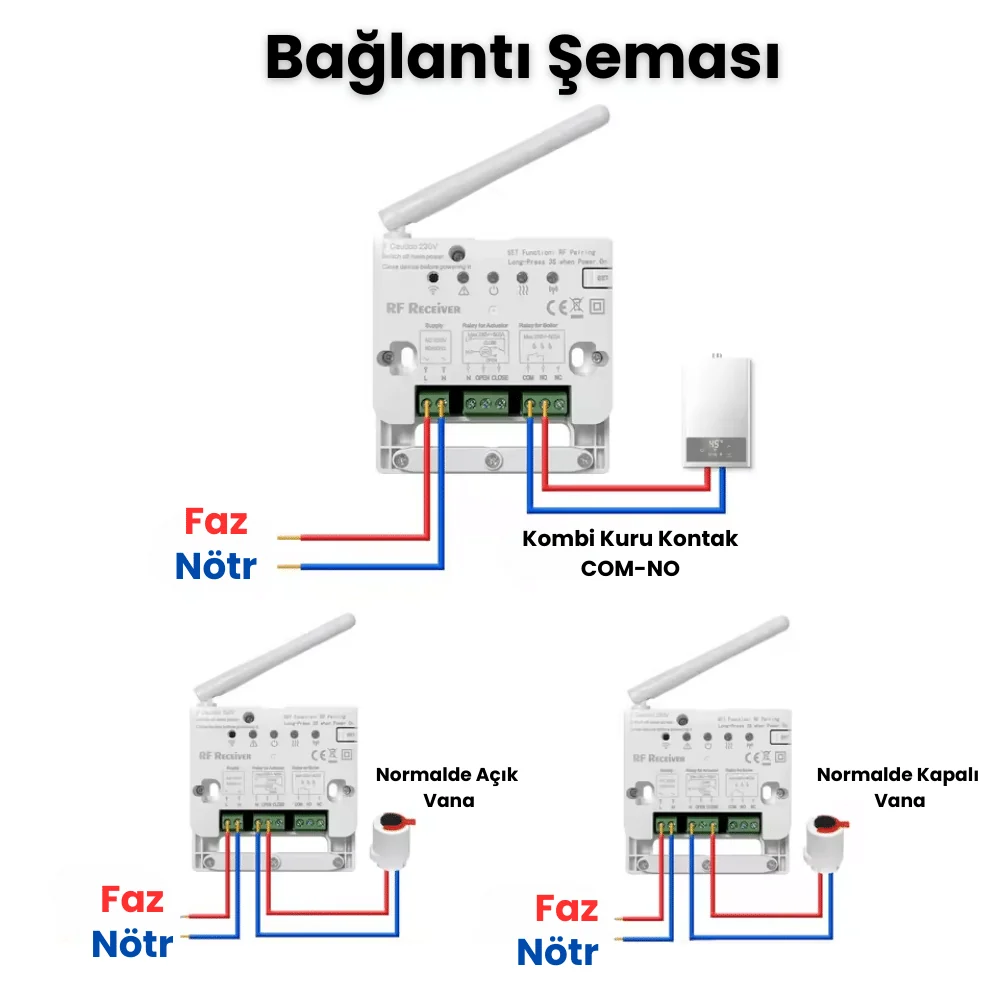

Alıcı besleme bağlantısı
Alıcı ünitesinin L ve N klemenslerine 220 V şebeke elektriğini bağlayın.
Kombi bağlantısı
Kombinin oda termostatı klemensinden gelen iki kabloyu alıcının COM ve NO klemenslerine bağlayın.
Vana ve pompa bağlantısı
Yerden ısıtma vana motorlarını veya sirkülasyon pompasını alıcının N ve OPEN/CLOSE klemenslerine bağlayın.
Termostat beslemesi
Termostata 2 adet AA pil takın ya da Type-C kablosu ile güç verin.
Bağlantıda dikkat edilecekler
- Kombi bağlantı çıkışı kuru kontaktır, gerilim taşımaz.
- Vaillant kombilerde bağlantı kart üzerindeki RT soketlerine yapılmalıdır; bus soketine bağlantı yapılmaz.
- Kombide önceden oda termostatı yoksa klemensler arasındaki köprüyü sökün.
- Vana çıkışı 230 V gerilim sağlar; 24 V vana motorları bu çıkışa doğrudan bağlanamaz.
- Vana çıkışına bağlanan vana motorları ve sirkülasyon pompasının toplam akımı 5 A değerini aşmamalıdır.
- Katı yakıtlı kalorifer kazanlarında kullanıma uygun değildir.
- Vana ve pompa çıkışına bağlanan cihazların toplam akımı 5 A sınırını geçmemelidir.
Uygulamaya ekleme
- Telefonunuzu 2,4 GHz WiFi ağına bağlayın ve Bluetooth özelliğini açın.
- Termostat ekranını kapalı (off) konuma getirin.
- Sağ üstteki düğmeye 3 saniye basılı tutun; ekranda çizgiler (- - -) belirecektir.
- Tuya veya Smart Life uygulamasında Cihaz Ekle butonuna basarak bulunan cihazı ekleyin.

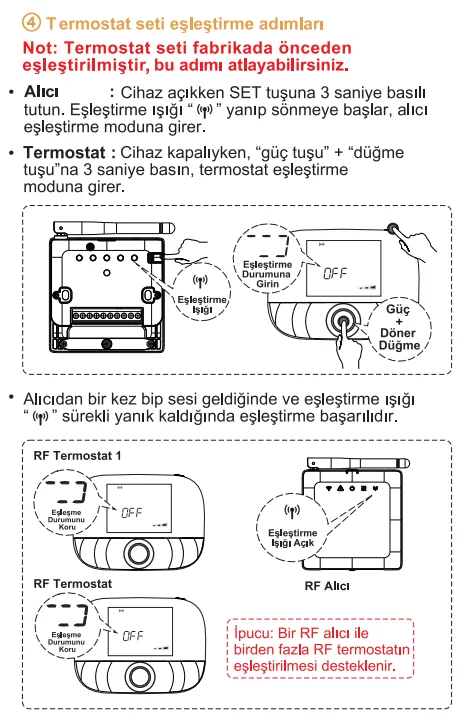

Önce kombi yanındaki alıcı ünitesi açıkken SET tuşuna ~3 saniye basılı tutun (eşleştirme ışığı yanıp sönmeye başlar); ardından termostat ekranı kapalıyken ön yüzdeki büyük yuvarlak düğmeye (tekerlek) ve güç tuşuna aynı anda ~3 saniye basılı tutun. Alıcıdan bir bip sesi gelip eşleştirme ışığı sabit yandığında eşleşme tamamdır.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Alıcı eşleştirme ışığı hızlı yanıp sönüyor | Alıcı RF eşleştirme modundadır. |
| Alıcıdan bip sesi ve eşleştirme ışığının sabit yanması | RF eşleştirmesi başarılı oldu. |
| Termostat ekranında çizgiler (- - -) | Termostat WiFi eşleştirme modundadır. |
| Termostat ekranında yanıp sönen pil simgesi | Pil voltajı 2,3 V altına düştü, piller zayıftır. |
| Alıcıda dört ışık aynı anda yanıp sönüyor | Alıcı fabrika ayarlarına sıfırlandı. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Haftalık programlama
Uygulama üzerinden veya cihaz menüsünden 5+2, 6+1 veya 7 gün seçenekleriyle günde 6 farklı zaman periyoduna hedef sıcaklık atanabilir. Programlanan ayarlar cihaz hafızasında saklanır ve internetsiz çalışır.

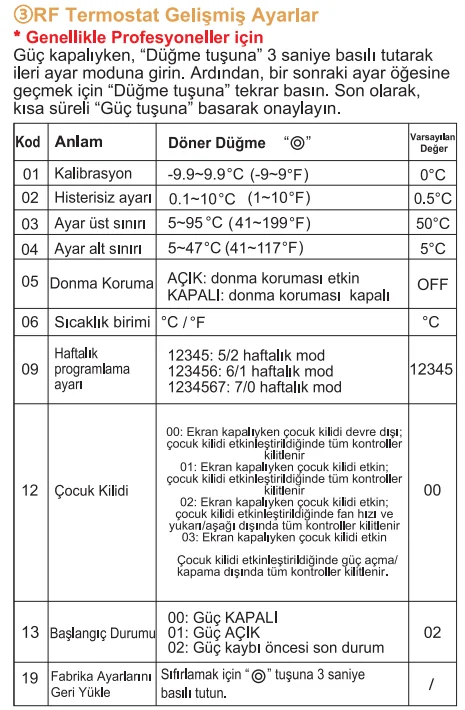

Histerezis ayarı
Gelişmiş ayarlar menüsünden histerezis 0,1 °C ile 10 °C arasında ayarlanabilir. Fabrika değeri 0,5 °C olup kombinin yeniden devreye girme hassasiyetini belirler.
İstatistik takibi
Uygulamadaki İstatistikler sayfasında kombi ve vana çıkışının aktif olduğu saatler ile hedeflenen ve ölçülen oda sıcaklığı grafikleri saatlik olarak görüntülenebilir.
Konum bazlı otomasyon
Uygulama üzerinden telefonun konumuna göre eve yaklaşırken ısıtmayı açma veya evden uzaklaşınca kapatma senaryoları tanımlanabilir.
Sürekli ekran ışığı kontrolü
Termostat Type-C kablosu ile bağlandığında, güç açılırken güç tuşuna hızlıca iki kez basılarak arka ışığın açık veya kapalı kalma durumu ayarlanabilir.
Sorun giderme
Ekranda çizgiler görünüyor ancak uygulama cihazı bulamıyor.
Pil seviyesi yetersiz olabilir. Pilleri çıkarıp termostatı bir telefon adaptörü ve USB Type-C kablosu ile besleyerek eşleştirmeyi yeniden deneyin.
Pil simgesi yanıp sönüyor.
Pillerin voltajı 2,3 V altına inmiştir. Pilleri en kısa sürede yenileriyle değiştirin.
Termostat sıcaklık komutu verdiği halde alıcı kombiyi çalıştırmıyor.
Termostat ile alıcı arasındaki RF bağlantısı kopmuş olabilir. Alıcı açıkken SET tuşuna 3 saniye basılı tutun ve kapalı termostatta döner düğme ile güç tuşuna aynı anda 3 saniye basarak yeniden eşleştirin.
Alıcı üzerinden ısıtmayı acil olarak manuel devreye almak gerekiyor.
Alıcı açıkken güç tuşuna 3 saniye basılı tutun; güç ışığı açık kalır ve ısıtma ışığı yanıp sönerek manuel ısıtma başlar. Çıkmak için güç tuşuna kısa basın.
Sık sorulanlar
T9W hangi kombilerle uyumludur?
Oda termostatı aç/kapa (on/off) kuru kontak girişi olan tüm yoğuşmalı, eski model ve elektrikli kombilerle çalışır.
Yerden ısıtma sistemlerinde kullanılabilir mi?
Evet. Alıcısında kombi çıkışına ek olarak 230 V vana çıkışı (N-OPEN-CLOSE) bulunur. Sulu yerden ısıtma kolektöründeki termal vana motorlarını ve pompayı sürebilir.
Kombinin kullanım sıcak suyunu etkiler mi?
Hayır. Termostat sadece kalorifer devresini açıp kapatır, musluk sıcak suyunu etkilemez.
Termostat modülasyon veya OpenTherm destekliyor mu?
Hayır, modülasyon veya OpenTherm desteği yoktur; on/off mantığıyla açma kapama yapar.
Pillerin kullanım ömrü ne kadardır?
2 adet AA alkalin pil ile ortalama 3-4 ay çalışır. İstenirse Type-C USB üzerinden sürekli güç verilebilir.
Termostat ve alıcı kutudan eşleştirilmiş olarak mı çıkar?
Evet, termostat ve alıcı fabrika çıkışında önceden eşleştirilmiştir.
İnternet kesildiğinde oda termostatı çalışmaya devam eder mi?
Evet, haftalık program ve hedef sıcaklık cihaz hafızasında saklanır; termostat ile alıcı radyo frekansı üzerinden internetsiz haberleşmeyi sürdürür.
Isı pompası ile birlikte kullanılabilir mi?
Isı pompasının kontrol panelinde on/off oda termostatı girişi bulunuyorsa kullanılabilir.
Merkezi pay ölçerli sistemlerde veya katı yakıtlı kazanlarda kullanılır mı?
Hayır, merkezi pay ölçerli binalarda ve katı yakıtlı kalorifer kazanlarında kullanılamaz.
Bir alıcıya birden fazla vana motoru bağlanabilir mi?
Evet, vana motorlarının toplam akımı 5 A değerini geçmeyecek şekilde birden fazla motor aynı anda kontrol edilebilir.
