TRV-03-SET7 · Setler

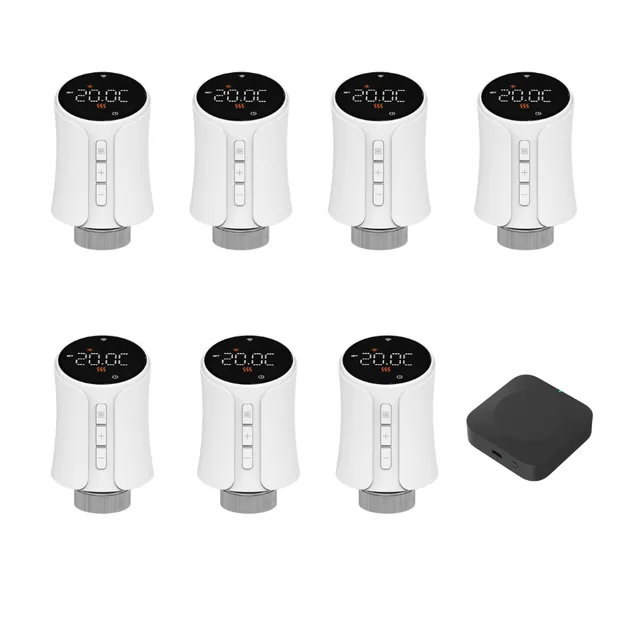

LCD Ekranlı Akıllı Termostatik Radyatör Vanası Seti

Set, 3 adet AA pil ile çalışan Zigbee radyatör vanaları ve çift bant Wi-Fi destekli köprüden oluşur. Tesisata müdahale etmeden kurularak her odanın sıcaklığını Tuya veya Smart Life uygulaması üzerinden bağımsız yönetmenizi sağlar.

Köprü gerekmez

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

3 adet AA pil ile çalışarak iki pilli modellere göre yüzde 50 daha uzun pil ömrü sunar.
Çift bant Wi-Fi (2,4 GHz ve 5 GHz) destekli köprü ile birlikte gelir.
İnternet bağlantısı kesilse bile yerel otomasyonları köprü üzerinde çalıştırmaya devam eder.
Su boşaltmadan ve tesisata dokunmadan radyatör başına 1 dakikadan kısa sürede kurulur.
Haftanın 7 günü için günde 6 farklı zaman dilimi programlanabilir.
Oda sıcaklığı 5 dakikada 1,5 °C düşerse ısıtmayı 30 dakika boyunca otomatik durdurur.

Kutu içeriği

1 adet ZGW-03P Zigbee ve Bluetooth köprü
USB Type-C güç kablosu
Seçilen adette TRV-02 Zigbee termostatik radyatör vanası
Vana adaptör seti (Danfoss RA, RAV, RAVL, Caleffi, Giacomini, M28)
Kullanım kılavuzları

Teknik bilgiler

Bağlantı: Zigbee 3.0, Wi-Fi 2,4 GHz ve 5 GHz, Bluetooth 5.0
Köprü: Sette dahil
Vana beslemesi: 3 × 1,5 V AA alkalin pil
Köprü beslemesi: DC 5V / 1A USB Type-C
Mekanik bağlantı: M30 × 1,5 mm
Uygulama: Tuya Smart, Smart Life
Sesli asistan: Amazon Alexa, Google Asistan
Sıcaklık kalibrasyonu: -10 °C ile +10 °C arası
Garanti: 2 yıl

Kurulum

Başlamadan önce

Her vana için 3 adet 1,5 V alkalin AA pil
Köprü için standart 5V 1A telefon şarj adaptörü
Termostatik gövdeye sahip radyatörler
Tuya Smart veya Smart Life uygulaması ve Wi-Fi ağı

Mevcut başlığı sökme
Radyatördeki mevcut termostatik başlığı elle çevirerek sökün. Sistemdeki suyu boşaltmanız gerekmez.
Vana montajı
Bağlantı M30 x 1,5 mm ise vanayı doğrudan takın. Farklı gövde tiplerinde kutudan çıkan uygun adaptörü kullanın.
Pil yerleşimi
Her vanaya 3 adet AA pil yerleştirin. Piller takıldığında ekran açılır.
Köprü kurulumu
Köprüyü USB Type-C kablosuyla prize takın. Tuya Smart veya Smart Life uygulamasında Cihaz Ekle, ardından Gateway Kontrol ve Kablosuz Gateway adımlarını izleyerek Wi-Fi ağına bağlayın.
Vanaları köprüye ekleme
Uygulamada köprü sayfasına girip alt cihaz ekle seçeneğiyle vanaları eşleştirin. Cihazları bulundukları odalara göre adlandırın.

Bağlantıda dikkat edilecekler

Montaj işlemi su boşaltılmadan ve ısıtma sistemi kapatılmadan tesisatçı gerekmeksizin yapılabilir.
Köprüyü evin merkezi bir konumuna, metal yüzeylerden ve kapalı panolardan uzak bir alana yerleştirin.
Katlar arası geçişlerde veya kalın duvarlı binalarda prizden beslenen Zigbee cihazları sinyal tekrarlayıcı olarak ağı genişletir.

Uyarılar

Düz ve termostatik olmayan vanalara takılamaz, montaj öncesinde tesisatçı tarafından termostatik vana gövdesi takılmalıdır.
Vanalar sadece radyatörü açıp kapatır, kombiyi doğrudan yakıp söndürmez.
Köprü üzerinde Ethernet girişi bulunmaz, internet bağlantısı yalnızca Wi-Fi üzerinden kurulur.

Uygulamaya ekleme

Köprüyü USB Type-C kablosuyla prize bağlayın.
Tuya Smart veya Smart Life uygulamasında Cihaz Ekle menüsünden Gateway Kontrol ve Kablosuz Gateway adımlarını seçerek köprüyü Wi-Fi ağına tanıtın.
Uygulamadaki köprü cihaz ekranına girip alt cihaz ekle butonunu kullanarak vanaları sırayla eşleştirin.

Gösterge ışıkları

Durum	Anlamı
Ekranda CAL uyarısı	Her Pazartesi saat 12:00'de kireçlenmeyi önlemek amacıyla otomatik vana hareketi yapıldığını gösterir.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.

Kullanım

Pencere açık algılama

Oda sıcaklığı 5 dakika içinde 1,5 °C düşerse sistem ısıtmayı durdurur ve 30 dakika bekler. Sıcaklık normale döndüğünde veya müdahale edildiğinde ısıtma yeniden başlar.

Çocuk kilidi

Uygulama üzerinden çocuk kilidi açıldığında vana üzerindeki tuşlar devre dışı kalır ve manuel sıcaklık değişimini engeller.

Donma koruması

Kapalı moddayken ortam sıcaklığı 5 °C altına indiğinde vana açılır, 7 °C üzerine çıktığında ise tekrar kapanır.

Tatil modu

1 ile 60 gün arasında ayarlanan tatil süresi boyunca sıcaklığı 5 °C seviyesinde tutar. Süre dolduğunda otomatik olarak önceki çalışma moduna geçer.

Boost modu

Odayı hızlıca ısıtmak amacıyla 30, 60, 90 veya 120 dakika boyunca vanayı tamamen açık tutar.

Yerel otomasyon

İnternet bağlantısı kesilse bile cihazlar arasında tanımlanan senaryolar köprü üzerinden yerel olarak çalışmaya devam eder.

Sorun giderme

Vananın ölçtüğü sıcaklık oda ortalamasından daha yüksek çıkıyor.

Vana radyatörün yanındaki havayı ölçtüğü için oda ortasından yüksek çıkabilir. Uygulama üzerinden -10 ile +10 °C aralığında sıcaklık kalibrasyonu yapın veya odanın ortasına harici bir Zigbee sıcaklık sensörü ekleyerek senaryo kurun.

İnternet bağlantısı kesildiğinde cihazlar çalışmayı durdurur mu?

Vanalar programlarını kendi hafızasında saklar ve üzerindeki düğmelerle elle kontrol edilebilir. Köprü yerel otomasyonları sürdürür, yalnızca uzaktan erişim için internet bağlantısı gerekir.

Vana mevcut radyatör gövdesine tam oturmuyor.

Radyatör gövdesi standart M30 x 1,5 mm değilse kutudan çıkan Danfoss, Caleffi, Giacomini veya M28 adaptörlerinden uygun olanını kullanın. Termostatik olmayan düz vanalarda ise öncelikle tesisatçı aracılığıyla gövde değişimi yaptırın.

Uzak odalarda veya katlar arasında Zigbee sinyali zayıf kalıyor.

Köprüyü evin merkezi bir yerine konumlandırın. Kalın duvarlı veya çok katlı alanlarda prizden beslenen bir Zigbee cihazı ekleyerek sinyal kapsama alanını genişletin.

Sık sorulanlar

Kaç adet vana almalıyım?

Her radyatör için bir adet vana kullanılır. Setteki vana sayısını radyatör adedinize göre belirleyebilirsiniz. İleride yeni odalar için tek vana alarak aynı köprüye bağlayabilirsiniz.

Köprü kaç adet vana bağlamayı destekler?

Köprü doğrudan 32 pilli cihazı, mesh bağlantısıyla ise toplam 128 cihazı destekler. Normal bir ev için tek köprü yeterlidir.

Ayrıca bir köprü satın almam gerekir mi?

Hayır, köprü setin içine dahildir. Zaten Tuya uyumlu bir Zigbee köprünüz varsa set yerine vanaları tek tek satın alabilirsiniz.

Set kombiyi de kontrol eder mi?

Hayır, vanalar sadece peteği açıp kapatır. Kombiyi de kontrol etmek için ek olarak akıllı oda termostatı veya kuru kontak röle gerekir.

Merkezi sistemli apartmanlarda çalışır mı?

Evet, vana ısı kaynağından bağımsız şekilde radyatör üzerinde çalışır. Pay ölçerli binalarda gereksiz ısınmayı kesmek için kullanılabilir.

Her radyatör tipine takılabilir mi?

Termostatik gövdesi bulunan radyatörlerin tamamına doğrudan veya kutudaki adaptörlerle takılır. Düz vanalarda öncelikle tesisatçı tarafından termostatik gövde takılmalıdır.

Piller ve güç adaptörü sete dahil mi?

Hayır, her vana için 3 adet AA pil ve köprü için 5V 1A USB güç adaptörü kullanıcı tarafından temin edilir.

Pillerin kullanım ömrü ne kadardır?

Vana 3 adet AA pil ile çalışır ve iki pilli modellere kıyasla yüzde 50 daha uzun pil ömrü sunar. Pil seviyesi uygulama üzerinden takip edilebilir.

Home Assistant platformu ile kullanılabilir mi?

Set Tuya altyapısı için hazırlanmıştır ancak vanalar ZHA ve Zigbee2MQTT tarafından desteklenir. Home Assistant kullanıcıları vanaları kendi koordinatörleriyle eşleştirebilir.

Sesli asistan desteği bulunuyor mu?

Evet, Amazon Alexa ve Google Asistan üzerinden vanaların sıcaklığı ve çalışma modu sesli komutlarla kontrol edilebilir.

Pencere açıldığında radyatör otomatik kapanır mı?

Evet, pencere açık algılama özelliği devredeyken oda sıcaklığı 5 dakikada 1,5 °C düşerse sistem ısıtmayı 30 dakika boyunca durdurur.

Ürünün garanti süresi nedir?

Sette yer alan tüm ürünler teslim tarihinden itibaren 2 yıl garantiye sahiptir.
