WSS-05 · Seviye Sensörleri

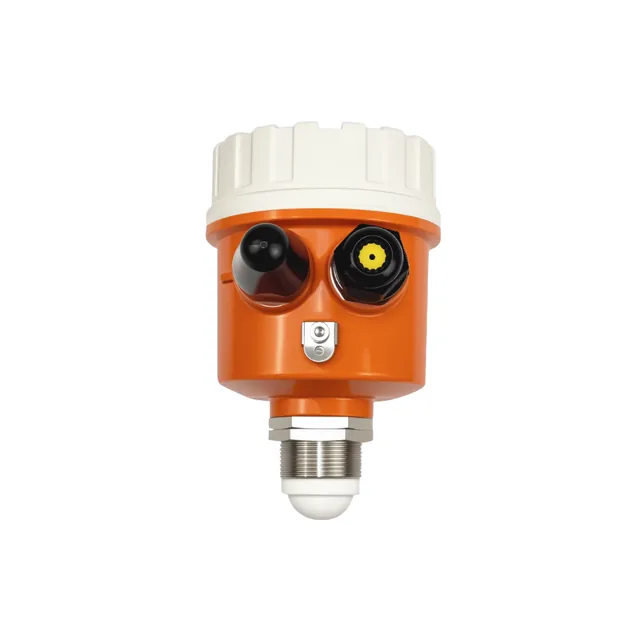

WiFi 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü
WSS-05, 80GHz mmWave radar teknolojisine sahip temassız kablosuz sıvı seviye sensörüdür. Su depoları, derin ve dar tanklar ile atık su tanklarında kararlı seviye ölçümü sağlar.
- WiFi
- Köprü gerekmez
Genel bakış
Öne çıkanlar
- 0.1 m ile 10 m aralığında ±2 mm hassasiyetle temassız ölçüm yapar.
- ±3° dar sinyal açısı ile dar tanklarda yan duvarlardan gelen yanıltıcı yansımaları engeller.
- IP65 koruma sınıfı ve -20°C ile +70°C aralığında çalışma dayanımına sahiptir.
- Sıvıya temas etmediği için tortu, köpük ve buhardan etkilenmez.
- Tuya Smart ve Smart Life uygulamaları ile tam uyumlu çalışır.
- Belirlenen üst ve alt seviye eşiklerinde telefona mobil bildirim gönderir.
Kutu içeriği
- WiFi 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü
- M32 somun
- Harici WiFi anteni
- 110-240V AC adaptör
Teknik bilgiler
- Bağlantı
- WiFi (2.4GHz)
- Ölçüm aralığı
- 0.1 m - 10 m
- Ölçüm hassasiyeti
- ±2 mm
- Görüş açısı
- ±3°
- Koruma sınıfı
- IP65
- Çalışma sıcaklığı
- -20°C ~ +70°C
- Montaj tipi
- Üstten dikey montaj (M32 × 1.5 diş)
Kurulum
Başlamadan önce
- 2.4GHz WiFi kablosuz internet bağlantısı gereklidir.
- Kurulum ve takip için akıllı telefona Tuya Smart veya Smart Life uygulaması kurulmalıdır.
- Tank kapağında en az 33 mm çapında montaj deliği bulunmalıdır.
- M32 somunu sıkmak için 35 mm anahtar gereklidir.
Montaj deliğinin açılması
Tank kapağına en az 33 mm çapında bir delik açın.
Sensörün yerleştirilmesi
Sensörü tank duvarına çok yakın olmayan ve dolum borularından uzak bir noktaya konumlandırın.
Gövdenin sabitlenmesi
M32 dişli boynu delikten geçirin ve alttan M32 somunu 35 mm anahtar kullanarak sıkın.
Dikey açının kontrolü
Sensörün sıvı yüzeyine tam dik baktığından ve altında en az 10 cm boşluk kaldığından emin olun.
Tank parametrelerinin girilmesi
Uygulamada sensör ile tank tabanı arasındaki A kurulum mesafesini ve maksimum sıvı derinliği olan B değerini tanımlayın.
Bağlantıda dikkat edilecekler
- Sensör 5V DC besleme ile çalışır ve enerji kutudan çıkan adaptör üzerinden sağlanır.
- Sensör üzerinde röle çıkışı bulunmaz, su pompası doğrudan sensöre bağlanamaz.
- Dikey montaj zorunludur, sensör sıvı yüzeyine tam dik bakmalıdır.
- Sensörün altında en az 10 cm boşluk bırakılmalıdır.
- Benzin ve LPG gibi yanıcı buhar oluşan tanklarda kullanılmaz.
- Sensör dolum borularının altına ve tank duvarının hemen dibine monte edilmemelidir.
Uygulamaya ekleme
- Telefonunuzun WiFi ve Bluetooth özelliklerini açın.
- Cihazın sıfırlama düğmesine 5 saniye basılı tutarak gösterge ışığının hızlı yanıp sönmesini sağlayın.
- Tuya Smart veya Smart Life uygulamasını açıp 2.4GHz ağ bilgilerinizi girerek sensörü ekleyin.
Reset tuşuna 5 saniye basılı tutun.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Hızlı yanıp sönme | WiFi yapılandırma modu aktiftir. |
| Sabit yanık | WiFi bağlantısı kurulmuştur. |
| Yavaş yanıp sönme | WiFi bağlantısı bulunmamaktadır. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Gerçek zamanlı sıvı takibi
Uygulama üzerinden anlık sıvı yüksekliğini metre cinsinden ve tank doluluk oranını yüzde olarak izleyebilirsiniz.
Doluluk alarmları
Full Alarm ve Low Alarm eşikleri belirleyerek sıvı seviyesi bu sınırlara ulaştığında mobil bildirim alabilirsiniz.
Siren otomasyonu
Smart Life otomasyonu ile seviye alarmı durumunda WAS-01P WiFi sirenin sesli uyarı vermesini sağlayabilirsiniz.
Cihaz paylaşımı
Tank seviye verilerini uygulama üzerinden diğer kullanıcıların erişimine açabilirsiniz.
Sorun giderme
Ölçülen sıvı seviyesi hatalı veya kararsız çıkıyor.
Sensörün sıvı yüzeyine tam dik baktığından, tank duvarına aşırı yakın olmadığından ve dolum borularından uzakta bulunduğundan emin olun.
Eşleştirme sırasında cihaz bulunamıyor.
Telefonunuzun WiFi ve Bluetooth bağlantılarını açın. Sıfırlama tuşuna 5 saniye basılı tutarak ışığın hızlı yanıp söndüğünü doğrulayın.
Tank dolduğunda sensör seviyeyi algılamıyor.
Sensör lensinin altında en az 10 cm boşluk bulunmalıdır. Sıvı yüksekliğinin sensöre 10 cm mesafeden daha fazla yaklaşmadığını kontrol edin.
Sık sorulanlar
Sensör Tuya ve Smart Life ile çalışır mı?
Evet. Cihaz Tuya Smart ve Smart Life uygulamalarıyla tam uyumludur.
Cihaz 5GHz WiFi ağlarında kullanılabilir mi?
Hayır. Sensör yalnızca 2.4GHz WiFi ağlarını destekler.
Sensör ölçüm sırasında sıvıya temas eder mi?
Hayır. Temassız ölçüm yapar, sıvıya değmediği için tortu ve köpük cihazı kirletmez.
Ölçüm aralığı ve hassasiyeti ne kadardır?
0.1 m ile 10 m aralığında ±2 mm hassasiyetle ölçüm yapar.
Sensör dış ortamda çalışmaya uygun mudur?
Evet. IP65 koruma sınıfına ve -20°C ile +70°C arası çalışma sıcaklığına sahiptir.
Sensör su pompasını doğrudan açıp kapatabilir mi?
Hayır, sensör üzerinde dahili röle çıkışı bulunmaz. Pompa kontrolü için Smart Life senaryosu üzerinden harici bir Tuya uyumlu röle tetiklenmelidir.
Dar tanklarda duvar yansımaları ölçümü bozar mı?
±3° dar sinyal açısı sayesinde dar ve derin tanklarda yan duvarlardan gelen yanıltıcı ekolar engellenir.
