ZSM-01 · Perdeler

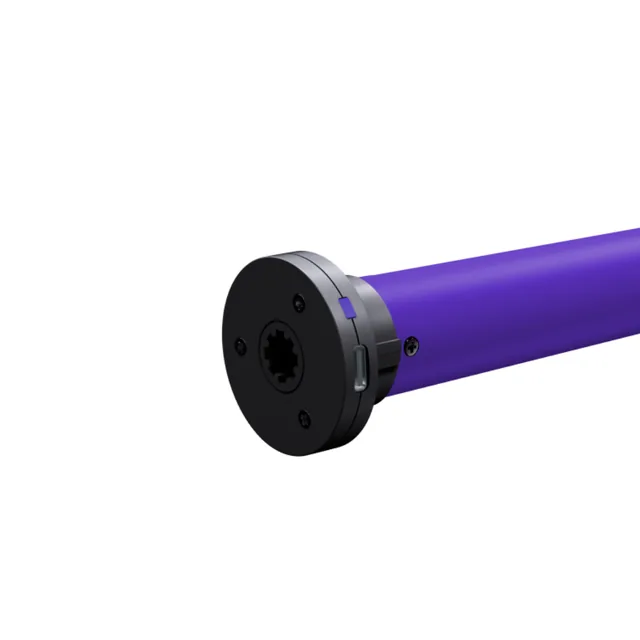

Şarjlı Zigbee Stor Perde Motoru ( 38 mm Boru Uyumlu )

Tuya ve Smart Life uyumlu Zigbee köprüler ile çalışan, dahili bataryalı ve elektronik limit ayarlı akıllı stor perde motorudur. Standart 38 mm perde boruları ile uyumludur ve RF kumanda ile de kontrol edilebilir.

Zigbee
Köprü gerekir

Kurulum adımları Kullanım kılavuzu Ürün sayfası

Genel bakış

Öne çıkanlar

Standart 38 mm perde boruları ile tam uyumludur.
Dahili 3200 mAh şarj edilebilir bataryası ile elektrik tesisatı gerektirmez.
1.6 N.m tork ve 30 rpm hız ile sessiz hareket sağlar.
IP44 koruma sınıfı ile toza ve su sıçramalarına karşı dayanıklıdır.
Smart Life ve Tuya Smart uygulamaları üzerinden yönetilir.
Kablo çekmeden USB veya DC 5V ile kolayca şarj edilir.

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Tuya veya Smart Life uyumlu Zigbee köprü gerekir
Besleme: Dahili şarjlı batarya (DC 5V şarj girişi)
Batarya kapasitesi: 3200 mAh, 7.2V (2 x 18650 hücre)
Uyumlu boru çapı: 38 mm
Tork: 1.6 N.m
Hız: 30 rpm
Koruma sınıfı: IP44
Uygulama: Smart Life / Tuya Smart

Kurulum

Başlamadan önce

Tuya veya Smart Life uyumlu bir Zigbee köprü gerekir.
Standart 38 mm çapında perde borusu gerekir.
Köprü kurulumu için 2,4 GHz WiFi ağı gerekir.

Boru montajı
Motoru 38 mm çapındaki stor perde borusunun içine yerleştirin.
Kanal seçimi
Çok kanallı kumandada işlem yapacağınız perde kanalını seçin.
Kumanda eşleştirme
Motordaki düğmeye kısa basın. Motor durduktan sonra 10 saniye içinde kumandadaki CODE tuşuna basın.

Bağlantıda dikkat edilecekler

Kablo çekmenize veya priz aramanıza gerek yoktur. Cihaz dahili bataryasıyla kablosuz çalışır.
Şarj işlemi USB veya DC 5V üzerinden yapılır. Sabit elektrik tesisatı gerekmez.

Uyarılar

Perdeyi elle çekerek açmaya veya kapatmaya çalışmayın. Motor bu şekilde çalışmaz ve zarar görebilir.
Uygulama üzerinden kontrol etmek için Zigbee köprüsü zorunludur. Köprü olmadan cihaz yalnızca RF kumanda ile çalışır.

Uygulamaya ekleme

Kumandada SET (P2) tuşunu basılı tutun ve motorun onay hareketini bekleyin.
Ardından kumandadaki CODE (P1) tuşunu basılı tutun. Motor göstergesi hızlı yanıp sönerek eşleştirme moduna girer.
Smart Life veya Tuya Smart uygulamasında Zigbee köprünüzü açın.
Köprü menüsünden alt cihaz ekle butonuna basarak motoru bulun ve ekleyin.

Eşleştirme modu ve sıfırlama

Motordaki düğmeyi yaklaşık 10 saniye basılı tutun. İki kez onay hareketi gerçekleştikten sonra aynı düğmeye bir kez daha basın. Tüm kumanda kayıtları silinir.

Gösterge ışıkları

Durum	Anlamı
Hızlı yanıp sönen motor göstergesi	Motor Zigbee eşleştirme modundadır.
Kısa ileri-geri hareket	Motor verilen komutu onaylamıştır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Yön düzeltme

Kumandada ilgili kanalı seçin ve SET (P2) tuşunu yaklaşık 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde Durdur tuşunu yaklaşık 5 saniye basılı tutun.

Üst ve alt limit ayarı

Kanalı seçip SET tuşuna 10 saniye basılı tutun. 10 saniye içinde aşağı tuşuna 5 saniye basarak ayar moduna girin. Perdeyi en üste getirip Durdur ve yukarı tuşlarına birlikte 1 saniye basarak üst limiti kaydedin. Perdeyi en alta getirip Durdur ve aşağı tuşlarına birlikte 1 saniye basarak alt limiti kaydedin.

Ara konum belirleme

Perdeyi istenen ara konuma getirin ve SET tuşunu 10 saniye basılı tutun. 10 saniye içinde aşağı tuşunu 5 saniye, ardından Durdur tuşunu 5 saniye basılı tutun. Durdur tuşuna yaklaşık 3 saniye basıldığında perde bu ara konuma gider.

Kademeli ve sürekli hareket modu

Kanalı seçip SET tuşunu yaklaşık 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde yukarı tuşunu yaklaşık 5 saniye basılı tutun. Kademeli modda yön tuşlarına 2 saniye basıldığında perde sürekli hareket eder.

Kanal kopyalama

Motora kayıtlı kanalı seçip CODE tuşunu yaklaşık 10 saniye basılı tutun. 10 saniye içinde yeni kanala geçin ve CODE tuşuna basın.

Sorun giderme

Yukarı tuşuna basıldığında perde aşağı iniyor.

Kumandada kanalı seçin ve SET (P2) tuşunu yaklaşık 10 saniye basılı tutun. Motor durduktan sonra 10 saniye içinde Durdur (-) tuşunu yaklaşık 5 saniye basılı tutarak yönü tersine çevirin.

Perde normalden daha yavaş hareket ediyor.

Batarya zayıflamış olabilir. Perde motorunu USB veya DC 5V girişini kullanarak şarj edin.

Motor uygulamaya eklenemiyor.

Motor doğrudan WiFi ile bağlanmaz, Tuya uyumlu bir Zigbee köprü gereklidir. Telefonunuzun köprü kurulumu sırasında 2,4 GHz WiFi ağına bağlı olduğundan emin olun.

Kumanda hafızası dolduğu için yeni kanal eklenemiyor.

Motor hafızası en fazla 5 kumanda veya kanal kaydeder. Yeni kayıt eklendiğinde en eski kaydın yerini alır. Dilerseniz motordaki düğmeye 10 saniye basılı tutup ardından tekrar basarak tüm kumanda kayıtlarını silebilirsiniz.
