ZTA-04 · Anahtarlar

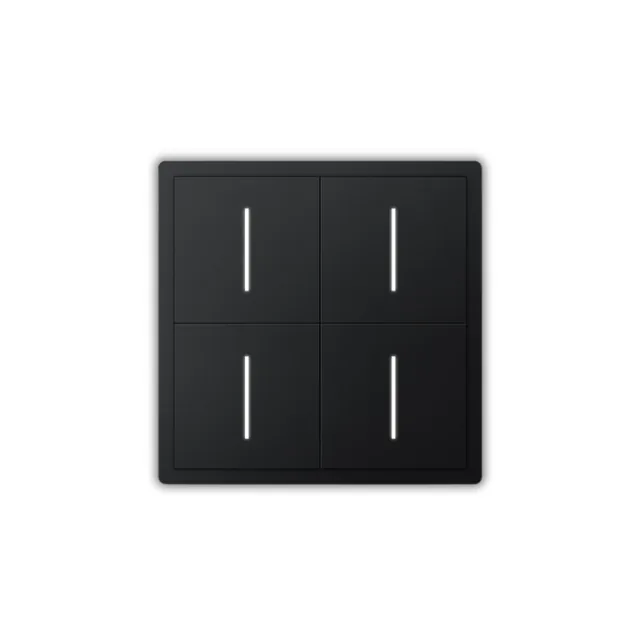

Zigbee Dörtlü Mekanik Tuşlu Akıllı Duvar Anahtarı

Tuya ve Smart Life uyumlu, Zigbee bağlantılı dört kanallı mekanik tuşlu akıllı duvar anahtarıdır. Dört ayrı aydınlatma hattını mobil uygulama, sesli asistanlar veya fiziksel tuşlar üzerinden kontrol etmenizi sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Dört kanallı kontrol ve kanal başına 10A / 1000W LED kapasitesi
Yangına dayanıklı polikarbonat malzeme gövde
Amazon Alexa, Google Assistant ve Siri ile sesli kontrol desteği
Mobil uygulama üzerinden uzaktan açma, kapama ve durum takibi
Zamanlama, gecikmeli kapatma ve evde izlenimi veren seyahat modu
Tek dokunuşla birden fazla anahtarı yönetmek için grup kontrolü

Teknik bilgiler

Bağlantı: Zigbee 3.0
Köprü: Gerekli (Zigbee köprü)
Nötr hattı: Gerekli
Kanal sayısı: 4 kanal
Maks. yük: 4x10A / 4x1000W LED
Besleme: AC 90-250V 50/60 Hz
Çalışma ortamı: -20°C ila 70°C, <%95 nem
Boyutlar: 86x86 mm ön panel, 52x52 mm arka modül, 40 mm derinlik

Kurulum

Başlamadan önce

Tuya veya Smart Life uygulamasına daha önce eklenmiş bir Zigbee köprü bulunmalıdır.
Montaj yapılacak anahtar kasasında nötr hattı bulunmalıdır.
Sıva altı kasanın iç çapı 60 mm üzerinde ve derinliği 40 mm üzerinde olmalıdır.

Mevcut anahtarı sökme
Geleneksel anahtarı sökün. Faz, nötr ve lamba kablolarını kontrol kalemi ile belirleyin.
Kablo bağlantısı
L ve N girişlerine faz ve nötr kablolarını bağlayın. L1, L2, L3 ve L4 çıkışlarına lambalara giden kabloları bağlayın.
Kasaya sabitleme
Anahtarı iç çapı 60 mm'den ve derinliği 40 mm'den büyük olan sıva altı kasaya yerleştirip vidalayın.

Bağlantıda dikkat edilecekler

Anahtar kasasında nötr hattı yoksa en yakın elektrik hattından nötr çekilmelidir.
Çıkışlara yalnızca aydınlatma bağlanmalıdır. Çıkış başına sınır 10A ve 1000W LED olup motor, kombi, şofben veya priz hattı bağlanmaz.
Anahtar arka modülü 52x52 mm ölçülerinde olup duvara giren derinliği 40 mm'dir.

Uyarılar

Sıva altı kasanın iç çapı 60 mm ve derinliği 40 mm üzerinde olmalıdır.
Montaja başlamadan önce faz ve nötr hatları kontrol kalemi ile belirlenmeli, nötr hattı yoksa en yakın hattan çekilmelidir.

Uygulamaya ekleme

Tuya veya Smart Life uygulamasında daha önceden eklenmiş olan Zigbee köprünün cihaz sayfasına girin.
Anahtarın sol üstteki tuşuna gösterge ışığı hızlı yanıp sönene kadar 5 saniye basılı tutun.
Köprü sayfası üzerinden Zigbee alt cihaz ekleme adımını başlatarak eşleştirmeyi tamamlayın.

Eşleştirme modu ve sıfırlama

Anahtarın sol üstteki tuşuna gösterge ışığı hızlı yanıp sönene kadar 5 saniye boyunca basılı tutun.

Gösterge ışıkları

Durum	Anlamı
Hızlı yanıp sönen ışık	Cihaz eşleştirme modundadır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Zamanlama ve seyahat modu

Belirli saatlerde açma ve kapama zamanlayıcısı kurabilirsiniz. Seyahat modu ile siz evde yokken ışıkların rastgele zamanlarda açılıp kapanmasını sağlayabilirsiniz.

Gecikmeli kapatma

Işık açıldıktan sonra belirlenen süre sonunda otomatik kapanma ayarlayabilirsiniz. Örneğin koridor ışığı açıldıktan 1 dakika sonra kendi kendine kapanır.

Grup kontrolü

Birden fazla anahtarı gruba ekleyerek tek bir dokunuşla tüm lambaları aynı anda açıp kapatabilirsiniz.

Akıllı senaryolar

Diğer Tuya destekli cihazlarla ortak senaryolar oluşturabilirsiniz. Örneğin akıllı kapı kilidi açıldığında ışıkların otomatik yanmasını sağlayabilirsiniz.

Paylaşımlı kontrol

Anahtar yönetimini aile üyeleriyle paylaşabilirsiniz. Bu sayede tek cihazı birden fazla telefondan kontrol edebilirsiniz.

Sorun giderme

İnternet bağlantısı kesildiğinde ışıklar kumanda edilemiyor mu?

İnternet kesildiğinde fiziksel tuşlar çalışmaya devam eder ve Zigbee senaryoları köprü içinde sürer. Yalnızca telefon üzerinden uzaktan kontrol bağlantı gelene kadar beklemede kalır.

Anahtar uygulama üzerinden arandığında bulunamıyor.

Ekleme işlemini uygulamanın ana ekranındaki genel cihaz ekleme bölümünden değil, önceden eklenmiş olan Zigbee köprünün kendi sayfası içinden yapmalısınız.

Anahtar duvardaki buat yuvasına oturmuyor.

Sıva altı kasanın iç çapının 60 mm ve iç derinliğinin 40 mm üzerinde olduğunu kontrol edin.

Sık sorulanlar

Bu anahtarı kurmak için Zigbee köprü zorunlu mu?

Evet. Kurulum Tuya uygulamasında daha önceden eklenmiş olan Zigbee köprü üzerinden yapılır.

Anahtarın montajında nötr hattı gerekli mi?

Evet. Nötr hattı gereklidir, kasada nötr kablosu yoksa en yakın hattan çekilmelidir.

Elektrik kesintisi sonrasında anahtar hangi konumda başlar?

Elektrik geldiğinde anahtarın açık, kapalı veya kesintiden önceki son durumda başlaması uygulama üzerinden seçilebilir.

Anahtara priz hattı veya motorlu cihazlar bağlanabilir mi?

Hayır. Çıkış başına 10A ve 1000W LED sınırı bulunmaktadır. Yalnızca aydınlatma içindir; motor, kombi, şofben veya priz hattı bağlanmaz.

Hangi sesli asistanlar desteklenmektedir?

Amazon Alexa, Google Assistant ve Siri ile sesli komut vererek lambalarınızı açıp kapatabilirsiniz.

Mekanik tuşlu modelin dokunmatik modellere göre avantajı nedir?

Mekanik tuş tercih edenler ve karanlıkta anahtarı el yordamıyla bulmak isteyenler için bu seri daha uygundur. Cam yüzey ve dokunmatik kullanım isteyenler dokunmatik seriyi tercih edebilir.

Cihaz Zigbee2MQTT ile kullanılabilir mi?

Evet. Cihaz Tuya ve Smart Life platformlarının yanı sıra Zigbee2MQTT sistemini de destekler.
