ZPM01 · Röleler

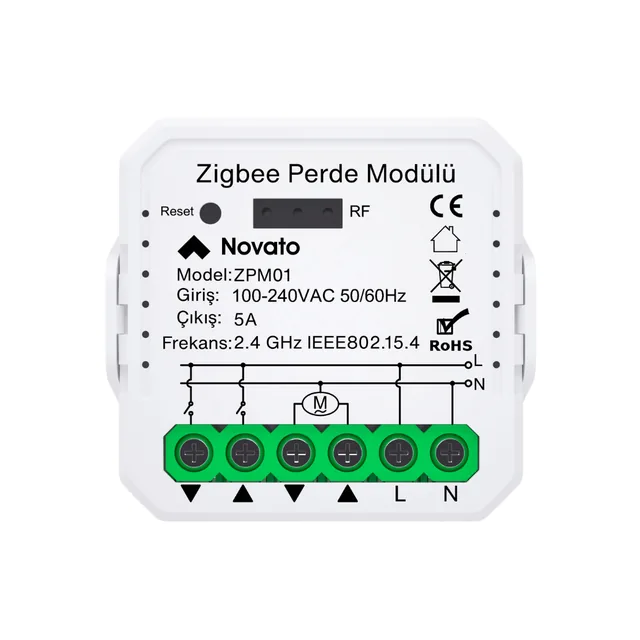

Zigbee Perde Panjur Motor Rölesi

ZPM01, ayrı yön kablolarına sahip motorlar için tasarlanmış akıllı perde, panjur ve kepenk kontrol rölesidir. Tuya uyumlu Zigbee köprü aracılığıyla mobil uygulama, duvar anahtarı ve sesli asistanlar üzerinden kontrol imkanı sağlar.

Zigbee
Köprü gerekir
Nötr hattı gerekir

Kurulum adımları Ürün sayfası

Genel bakış

Öne çıkanlar

Yön kabloları bağımsız olan tüm motorlu sistemlerle uyumlu çalışır.
Elektriksel kilitleme mekanizmasıyla aynı anda sadece tek bir yöne enerji iletir.
Standart aç/kapa anahtarların yanında bas-çek yaylı anahtar tipini de destekler.
Süre kalibrasyonu yapılarak uygulama üzerinden yüzdesel açıklık ayarı sunar.
Maksimum 690 W güce kadar motorları ve 10 m² büyüklüğe kadar kepenkleri kontrol eder.
Home Assistant ve Zigbee2MQTT platformlarıyla tam uyumlu olarak çalışır.

Kutu içeriği

Röle cihazı

Teknik bilgiler

Bağlantı: Zigbee
Köprü: Gerekli (Tuya uyumlu Zigbee köprü)
Besleme: AC 100-240V
Nötr hattı: Zorunlu
Boyutlar: 39 x 39 x 18 mm
Maksimum güç: 690 W (5 A)
Cihaz tipi: Router

Kurulum

Başlamadan önce

Cihazın çalışması için buat veya kasa içerisinde nötr kablo hattı bulunmalıdır.
Eşleştirme ve ağ iletişimi için Tuya uyumlu bir Zigbee köprü bulunmalıdır.
Motorun faz, nötr ve iki yön kablosundan oluşan 4 kablolu bağlantı yapısına sahip olması gerekir.
Motorun dahili alıcısı bulunmamalı, harici kontrol modülü veya standart anahtarla çalışmalıdır.

Kablo tespiti
Geleneksel duvar anahtarını yerinden sökün. Faz, nötr ve motor yön kablolarını belirleyin.
Besleme ve motor bağlantısı
Motorun nötr kablosunu rölenin nötr hattıyla ortak bağlayın. Faz kablosunu L klemensine, motorun yön kablolarını rölenin yön çıkışlarına bağlayın.
Anahtar bağlantısı
Duvar anahtarının girişine faz kablosunu, çıkış kablolarını ise rölenin anahtar girişlerine bağlayın.
Ağa dahil etme
Röleye elektrik verin. Gösterge LED ışığı yanıp sönerken Tuya uygulamasından Zigbee köprü aracılığıyla cihazı ekleyin.

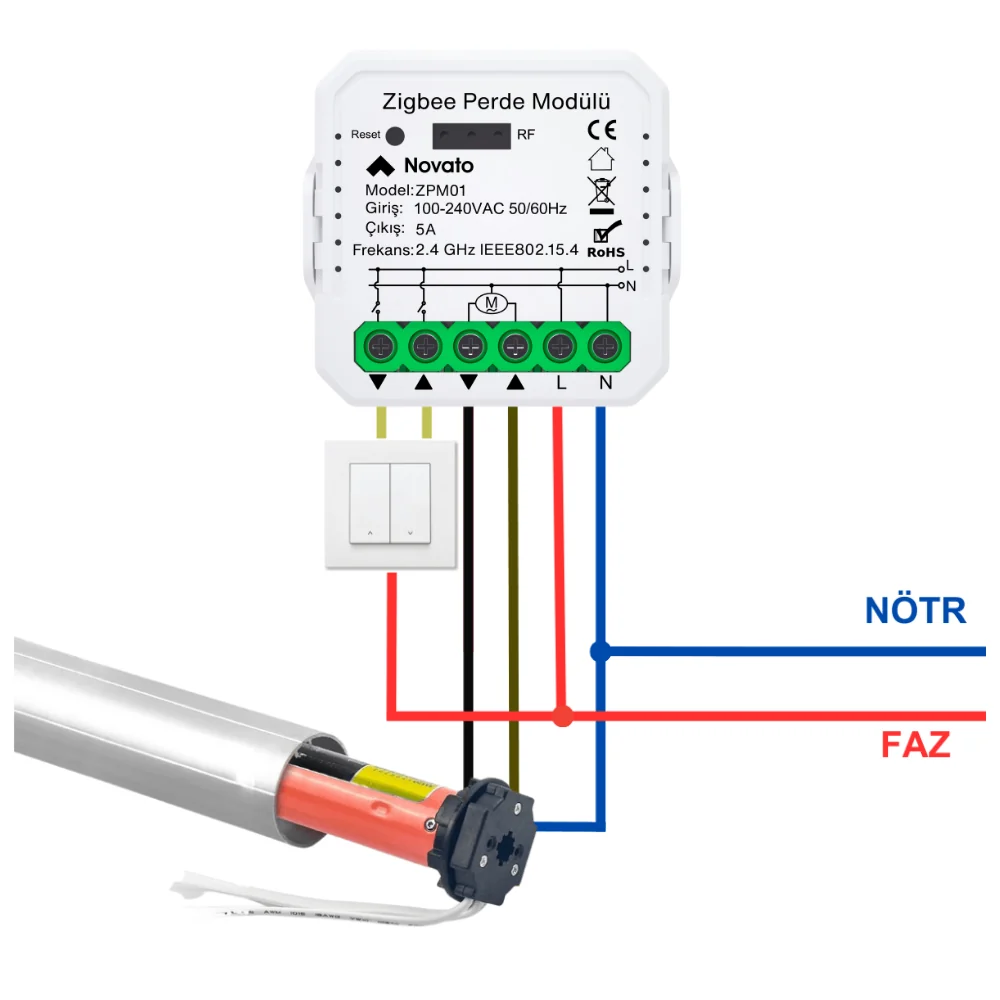

ZPM01 Bağlantı şeması — Bağlantı şeması · büyütmek için dokunun

Bağlantıda dikkat edilecekler

Cihaz üzerinde L ve N enerji girişleri, 2 elektriksel kilitli motor yön çıkışı ve 2 anahtar girişi olmak üzere toplam 6 klemens soketi bulunur.
Duvar anahtarı girişleri fazdan beslenir. Anahtarın ortak girişine faz verilmeli, yön çıkışları rölenin S1 ve S2 klemenslerine bağlanmalıdır.
Elektriksel kilitleme sistemi sayesinde motorun aşağı ve yukarı yön kablolarına aynı anda elektrik verilmesi engellenir.
Harici kumanda kartı bulunan motorlarda önceki kartın motor çıkışlarını söküp rölenin anahtar girişlerine bağlayabilirsiniz.

Uyarılar

Dahili alıcısı bulunan motor sistemlerine uygun değildir. Sadece harici alıcılı veya anahtarla kontrol edilen 4 kablolu motorlarda kullanılmalıdır.
Duvar anahtarı klemensleri faz gerilimiyle beslenir. Anahtarın ortak girişine mutlaka faz bağlanmalı, nötr bağlanmamalıdır.
Röle kapasitesi 690 W ile sınırlıdır. 9-10 m² üzerindeki büyük kepenk motorları aşırı akım çekerek röleye zarar verebilir.

Uygulamaya ekleme

Cihaz üzerindeki Reset düğmesine yaklaşık 5 saniye basılı tutun.
Gösterge LED ışığının hızlı yanıp sönmeye başladığından emin olun.
Tuya veya Smart Life uygulamasında Zigbee köprünün sayfasını açıp alt cihaz ekle butonunu kullanarak eşleştirmeyi onaylayın.

Eşleştirme modu ve sıfırlama

Reset düğmesine yaklaşık 5 saniye basılı tutun; LED hızlı yanıp sönünce gateway üzerinden ekleyin

Gösterge ışıkları

Durum	Anlamı
LED ışığın hızlı yanıp sönmesi	Cihaz eşleştirme modundadır.

Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine, köprüye ekleme için Zigbee rehberine bakabilirsiniz.

Kullanım

Süre kalibrasyonu

Perdenin veya panjurun tam açılma ve kapanma süresini bir kronometre ile ölçün. Uygulama üzerinde perde yüzde 0 konumundayken kalibrasyon menüsüne bu süreyi girin.

Yüzdesel konum kontrolü

Süre kalibrasyonu tamamlandıktan sonra panjurun açıklık oranı uygulama ekranından istenen yüzde değerine hassas biçimde ayarlanabilir.

Zamanlama senaryoları

Gün, saat veya gün doğumu ve gün batımı vakitlerine göre otomatik açılma ve kapanma programları oluşturabilirsiniz.

Elektrik kesintisi davranışı

Cihaz varsayılan olarak son durumu hatırla seçeneğiyle gelir. İsteğe göre kesinti sonrası açık veya kapalı konumda başlaması tercih edilebilir.

Anahtar tipi seçimi

Cihaz standart kalıcı durum aç/kapa anahtarlarla çalışır. Yaylı anahtar kullanılıyorsa uygulama ayarlarından bas-çek seçeneği aktif edilebilir.

Grup kontrolü

Tuya uygulamasında birden fazla panjur rölesini tek bir grup altında toplayarak tek tuşla hepsini aynı anda yönetebilirsiniz.

Sesli asistan yönetimi

Cihaz Google Home veya Alexa ile doğrudan sesli kontrol edilebilir. Siri için Tuya uygulamasındaki Akıllı Yaşam alanından oluşturulan senaryolar Siri Kestirmeleri kısmına eklenmelidir.

Sorun giderme

Uygulamadaki yüzde göstergesi ile panjurun fiziksel durumu uyuşmuyor

Panjurun tam açılma süresini kronometre ile ölçün. Uygulamada panjur yüzde 0 konumundayken kalibrasyon ayarına ölçülen süreyi kaydedin.

Cihaz eşleştirme moduna geçmiyor veya köprüye bağlanmıyor

Rölenin elektriğini kesip yeniden verin. Ardından Reset düğmesine yaklaşık 5 saniye basılı tutarak gösterge ışığının hızlı yanıp sönmesini sağlayın.

Büyük kepenklerde motor çalışırken röle yetersiz kalıyor

Röle en fazla 690 W güce kadar motorları ve ortalama 9-10 m² kepenkleri destekler. Bu kapasitenin üzerindeki kepenklerde uygun güçte kontaktör veya destek ekipmanı kullanılmalıdır.

Zaman ayarlı panjur senaryoları çalışmıyor

Cihaz zaman bilgisini internet bağlantısı üzerinden alır. Zamanlama görevlerinin gerçekleşmesi için Zigbee köprünün ve ağın aktif internete bağlı olduğundan emin olun.

Sık sorulanlar

Bu röle için Zigbee köprü gerekli midir?

Evet. Ürün Zigbee protokolü ile iletişim kurduğu için Tuya uyumlu bir Zigbee köprü zorunludur.

Montaj için nötr hattı gerekli midir?

Evet. Cihazın çalışabilmesi için buat içerisinde faz ve nötr kablo bağlantısı şarttır.

Röle standart duvar anahtarı kasasına sığar mı?

Evet. 39 x 39 x 18 mm boyutlarında olduğu için tadilat gerekmeden standart anahtar kasalarının arkasına sığmaktadır.

Röle bağlandıktan sonra mevcut duvar anahtarı kullanılabilir mi?

Evet. Anahtar çıkışları S1 ve S2 klemenslerine bağlandığında duvar anahtarı işlevini korur. Anahtar kullanıldığında durum uygulamaya anlık yansır.

Yaylı bas-çek anahtarlar ile kullanılabilir mi?

Evet. Cihaz standart kalıcı anahtar ayarıyla gelir ancak uygulama ayarlarından bas-çek yaylı anahtar moduna çevrilebilir.

Home Assistant ve Zigbee2MQTT ile uyumlu mudur?

Evet. Cihaz Zigbee2MQTT veritabanında yer alır ve tüm fonksiyonlarıyla yerel olarak çalıştırılabilir.

Kumandalı kepenk sistemlerinde kullanılabilir mi?

Evet. Harici kumanda kartı bulunan kepenklerde motor uçları röleye, eski kartın motor çıkışları ise rölenin anahtar girişlerine bağlanarak kumanda fonksiyonu korunabilir.

Her panjur motoru için ayrı bir röle mi gerekir?

Evet. Her motor için bağımsız bir röle bağlanmalıdır. İstenirse tüm röleler uygulama üzerinden tek tuşla grup olarak yönetilebilir.

Cihaz kaç farklı kullanıcıyla paylaşılabilir?

Cihaz hesaba kurulduktan sonra 20 kişiye kadar paylaşımlı kontrol yetkisi verilebilir.

Elektrik kesilip geldiğinde röle hangi konumda başlar?

Cihaz varsayılan olarak elektrik kesintisi öncesindeki son durumunu hatırlar. İsteğe bağlı olarak açık veya kapalı başlama ayarı seçilebilir.

10 amper üzerinde akım çeken sistemler bağlanabilir mi?

Bağlanacak yük 10 amperin üzerindeyse araya uygun kapasitede harici bir kontaktör eklenerek montaj yapılmalıdır.

Cihazın resmi sertifikaları mevcut mudur?

Cihaz LVD ve EMC testlerinden başarıyla geçmiş olup TSE onayına sahiptir.
