V4W-723 · Termostatlar

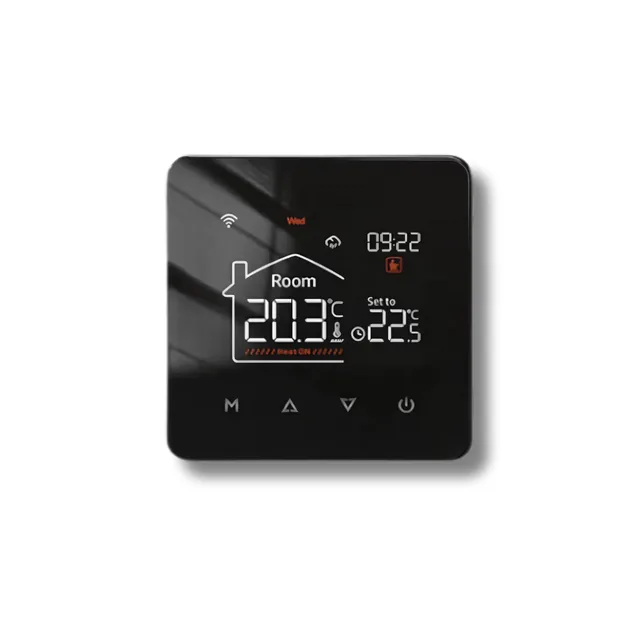

WiFi LCD Ekranlı Elektrikli Yerden Isıtma Termostatı 16 Amper
Elektrikli yerden ısıtma kablosu ve ısıtma filmleri için tasarlanan sıva altı akıllı termostattır. 16 ampere kadar elektrikli ısıtıcıları doğrudan 230 V çıkışla kontrol eder ve harici zemin sensörü girişine sahiptir.
- WiFi
- Köprü gerekmez
- Nötr hattı gerekir
Genel bakış
Öne çıkanlar
- 16 ampere kadar elektrikli rezistif ısıtıcıları doğrudan 230 V çıkışla kontrol eder.
- Zemin sıcaklığını sınırlamak için harici NTC 10K sensör girişi sunar.
- 2,4 GHz Wi-Fi üzerinden ek bir köprüye ihtiyaç duymadan çalışır.
- Tek renkli segment LCD ekranında ölçülen ve hedef sıcaklığı gösterir.
- Haftalık programlama desteği ile günde 6 farklı olay planlanabilir.
- Tuya Smart ve Smart Life uygulamaları üzerinden 20 kişiye kadar paylaşılabilir.
Kutu içeriği
- WiFi LCD ekranlı elektrikli yerden ısıtma termostatı
- NTC 10K zemin sensörü
Teknik bilgiler
- Bağlantı
- Wi-Fi 2,4 GHz
- Köprü
- Gerekmez
- Besleme
- AC 100-240 V, 50/60 Hz
- Maks. yük
- 16 A (yaklaşık 3.680 W)
- Nötr hattı
- Gerekli
- Uygulama
- Tuya Smart / Smart Life
- Sesli asistan
- Amazon Alexa, Google Asistan
- Sensör
- Dahili oda sensörü ve harici NTC 10K
- Ayar aralığı
- 5 - 95 °C
- Koruma
- IP20
Kurulum
Başlamadan önce
- 2,4 GHz Wi-Fi ağı gerekir, 5 GHz ağlar desteklenmez.
- Montaj noktasında faz ve nötr elektrik hattı bulunmalıdır.
- Standart sıva altı montaj kasası gereklidir.
Sigortayı kapatma
Elektrik sigortasını kapatın.
Besleme kablolarını bağlama
7-9 mm soyulmuş faz kablosunu 1 numaralı klemense, nötr kablosunu 2 numaralı klemense bağlayın.
Isıtıcı çıkışını bağlama
Isıtıcının iki ucunu 3 (N1) ve 4 (L1) klemenslerine bağlayın.
Zemin sensörünü bağlama
Zemin sensörü kablolarını 6 ve 7 klemenslerine bağlayın.
Paneli kasaya takma
Paneli sıva altı kasaya monte edin ve sigortayı açarak enerji verin.
Sensör yapılandırması
Harici sensör bağladıysanız teknisyen menüsünden 2SEN ayarını OUT veya ALL olarak ayarlayın.
Bağlantıda dikkat edilecekler
- Faz girişi 1 (L), nötr girişi 2 (N) klemensine bağlanır ve kablolar 7-9 mm soyulmalıdır.
- 3 (N1) ve 4 (L1) ısıtıcı klemensleri, ısıtma açıkken doğrudan 230 V şebeke voltajı verir.
- 5 numaralı klemens boştur ve bu klemense bağlantı yapılmaz.
- NTC 10K zemin sensörü 6 (NTC1) ve 7 (NTC2) klemenslerine bağlanır.
- Çıkışından 230 V gerilim verdiği için kombiye bağlanamaz, aksi takdirde kombinin elektronik kartı zarar görür.
- Toplam ısıtıcı gücü 16 A yani yaklaşık 3.680 W değerini geçmemelidir.
- Zemin sensörü ucu ısıtma kablosuna doğrudan temas etmemeli ve iki tur arasına yerleştirilmelidir.
- Montaj kasasında aktif faz ve nötr bağlantısı bulunmalıdır.
Uygulamaya ekleme
- Cihazı güç tuşuna basarak kapatın.
- M tuşuna 3-5 saniye boyunca basılı tutun.
- Wi-Fi simgesi hızlıca yanıp sönmeye başladığında Tuya Smart veya Smart Life uygulamasında cihaz ekleme adımını tamamlayın.
Cihaz kapalıyken M ve yukarı tuşuna birlikte kısa basın. Teknisyen menüsünde AFAC adımına gelin ve yukarı tuşuna 3 saniye basılı tutarak cihazı sıfırlayın.
Gösterge ışıkları
| Durum | Anlamı |
|---|---|
| Ev simgesi | Ölçülen ortam sıcaklığını gösterir. |
| Isıtma dalga simgesi | Isıtıcı çıkışının devrede olduğunu gösterir. |
| Hava durumu simgeleri | Wi-Fi bağlantısı kurulduğunda hava durumunu gösterir. |
| Hızlı yanıp sönen Wi-Fi simgesi | Termostatın ağ eşleştirme modunda olduğunu gösterir. |
Uygulama kurulumu ve WiFi ağ hazırlığı için uygulama rehberine bakabilirsiniz.
Kullanım
Sensör seçimi
Teknisyen menüsündeki 2SEN parametresinde IN dahili sensörü, OUT harici zemin sensörünü seçer. ALL seçeneği ise oda havasına göre çalışıp zemin sıcaklığı 3LIT sınırına ulaştığında ısıtmayı durdurur.
Zemin sıcaklık sınırı
3LIT parametresi ile zemin sıcaklık üst sınırı 5 ile 60 °C arasında ayarlanabilir. Fabrika varsayılan ayarı 35 °C şeklindedir.
Çocuk kilidi
Yukarı ve aşağı tuşlarına aynı anda 3 saniye basılı tutarak çocuk kilidini açabilir veya kapatabilirsiniz.
Haftalık program düzeni
6PRG menüsü üzerinden haftalık program 5/2, 6/1 veya 7/0 gün biçiminde seçilebilir.
Teknisyen menüsü ayarları
Cihaz kapalıyken M ve yukarı tuşuna aynı anda basılarak menüye girilir. M tuşu parametreleri değiştirir, yukarı tuşu ayarları kaydedip menüyü kapatır.
Sorun giderme
Termostat ekranı açılmıyor
Montaj kasasında faz ve nötr hatlarının ikisinin de bağlı olduğunu kontrol edin. Sadece sinyal hattı olan montajlarda ekran açılmaz.
Zemin sensörü bağlı olduğu halde zemin sıcaklığına göre çalışmıyor
Teknisyen menüsünde 2SEN ayarının IN olarak seçilmediğinden emin olun. 2SEN ayarını OUT veya ALL olarak değiştirin.
Wi-Fi ağına bağlanmıyor
Modeminizin 2,4 GHz bandında yayın yaptığını doğrulayın. Cihaz 5 GHz frekansını desteklemez.
Sıcaklık değeri ortam sıcaklığından farklı görünüyor
Teknisyen menüsündeki 1ADJ ayarını kullanarak -9,9 ile +9,9 °C aralığında sıcaklık kalibrasyonu yapın.
Sık sorulanlar
Bu termostat kombiye bağlanabilir mi?
Hayır. Isıtıcı çıkışı doğrudan 230 V elektrik verir ve kuru kontak çıkışı yoktur. Kombi girişine bağlanırsa kombi kartı zarar görür.
Sulu yerden ısıtma sistemlerinde kullanılır mı?
Hayır. Kombiyi tetikleme özelliği bulunmadığından sulu yerden ısıtma sistemlerine uygun değildir.
Kaç watt gücünde ısıtıcı bağlanabilir?
230 V beslemede en çok 16 A akım ve yaklaşık 3.680 W güce kadar ısıtıcı bağlanabilir. Daha yüksek güçler için kontaktör kullanılmalıdır.
Zemin sensörü kutudan çıkıyor mu?
Evet. Termostat ile birlikte NTC 10K zemin sensörü kutu içeriğinde yer alır.
Zemin sensörünü bağlamak zorunlu mu?
Hayır. Sensör takılmazsa cihaz dahili oda sensörü ile çalışır. Ancak zemin kaplamasını korumak için harici sensör kullanılması önerilir.
Cihazın çalışması için ayrı bir köprü gerekir mi?
Hayır. 2,4 GHz Wi-Fi üzerinden doğrudan çalışır ve köprü gerektirmez.
Elektrik kesildiğinde ayarlar kaybolur mu?
Hayır. Elektrik kesintisinde ayarlar korunur ve enerji geldiğinde cihaz internete kendiliğinden bağlanır.
Uygulama üzerinden birden fazla kişi kontrol edebilir mi?
Evet. Smart Life ve Tuya Smart üzerinden 20 kişiye kadar cihaz paylaşımı yapılabilir.
Apple HomeKit ve Siri desteği var mı?
Hayır. Apple HomeKit ve Siri desteklenmez. Amazon Alexa ve Google Asistan ile kontrol edilebilir.
